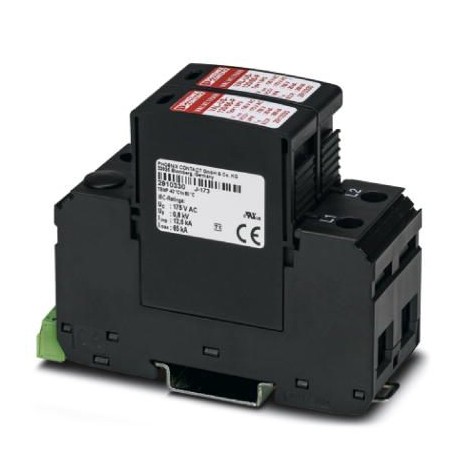

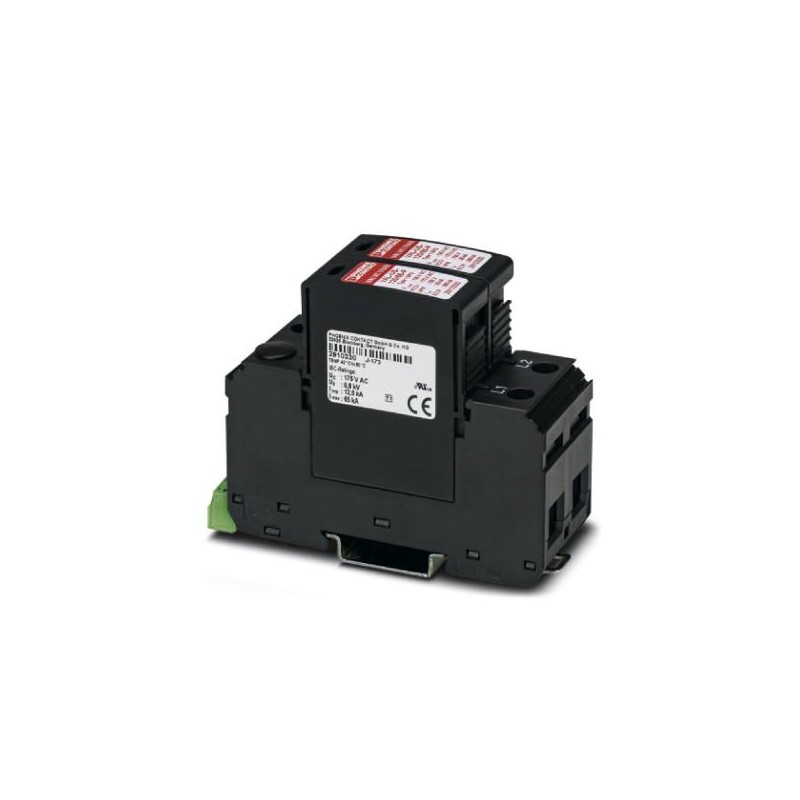

VAL-US-120/65/2+0-FM 2910357 PHOENIX CONTACT Tipo 1/2 dispositivo di protezione da sovratensioni
VAL-US-120/65/2+0-FM
2910357
PHOENIX_CONTACT
Tipo 1/2 dispositivo di protezione da sovratensioni
Dispositivo di protezione contro le sovratensioni a 2 canali con contatto di segnalazione remota, per 120/240 V AC (configurazione split phase), 3 fili.
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento dieci mila tre cento cinquanta sette |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626444970 |
| Peso per Pezzo (escluso imballaggio) | 281.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta tré mila trenta |
| Paese di origine | NOI (Stati Uniti) |
Condizioni ambientali
| Grado di protezione | IP20 (solo quando tutti i punti terminali sono utilizzati) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Altitudine | ≤ 2000 m slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 30g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 7.5 g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
Generale
| Prova IEC classificazione | I / II |
|---|---|
| T1 / T2 | |
| IT tipo di | T1 / T2 |
| IEC sistema di alimentazione | TN-C |
| Modalità di protezione | L-PEN |
| Tipo di montaggio | Guida DIN 35 mm |
| Colore | jet nero RAL 9005 |
| Materiale custodia | PA 6.6 |
| PBT | |
| Grado di inquinamento | Due |
| Classe di infiammabilità secondo UL 94 | V-0 |
| Tipo | Guida DIN modulo a due sezione, divisibile |
| Numero di posizioni | Due |
| Protezione da sovratensioni messaggio di errore | Ottica, indicatore remoto di contatto |
Il circuito di protezione
| Tensione nominale UN | 120/240 V AC (TN-C) |
|---|---|
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Continua massima tensione di esercizio UC(L-PEN) | 175 V AC |
| Nominale corrente di carico IL | 80 A |
| Corrente residua ioPE | ≤ 0.8 mA |
| Corrente nominale di scarica min(8/20) µs | 20 kA |
| Corrente nominale di scarica min(8/20) µs (L-PEN) | 12.5 kA |
| Scarico totale corrente Itotale(10/350) ms | 25 kA |
| Corrente nominale di cortocircuito hoSCCR | 25 kA |
| Protezione di tensione a livello di Up | ≤ 0,8 kV |
| Tensione residua Ures | ≤ 0,8 kV (min) |
| ≤ 0.75 kV (a 10 kA) | |
| ≤ 0.65 kV (a 5 kA) | |
| ≤ 0,5 kV (a 3 kA) | |
| TOV comportamento di UT | 208 V C.A. (5 s / resistere modalità) |
| 240 V AC (120 min / safe failure mode) | |
| Il tempo di risposta tUn | ≤ 25 ns |
| Max. fusibile di backup con V-tipo di cablaggio | 80 A (gG) |
| Max. fusibile di backup con ramo di cablaggio | 160 A (gG) |
Indicatore/segnalazione remota
| La funzione di commutazione | PDT contatto |
|---|---|
| Tensione di esercizio | 5 V AC 250 V AC |
| 30 V DC | |
| Corrente di funzionamento | 5 mA CA ... 1,5 A CA |
| 1 A DC | |
| Metodo di connessione | Collegamento a vite |
| La filettatura della vite | M2 |
| Coppia di serraggio | 0.25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm2 ... 1,5 mm2 |
| Sezione conduttore solido | 0,14 mm2 ... 1,5 mm2 |
| Sezione conduttore AWG | 28 16 ... |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| La filettatura della vite | M5 |
| Coppia di serraggio | 4.5 Nm (1,5 mm2 ... 16 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm2 ... 25 mm2 |
| Sezione conduttore solido | 1,5 mm2 ... 35 mm2 |
| Sezione conduttore AWG | 15 2 ... |
UL specifiche
| SPD Tipo | Uno |
|---|---|
| Continua massima tensione di esercizio MCOV (L-L) | 350 V AC |
| Continua massima tensione di esercizio MCOV (L-G) | 175 V AC |
| Nom. tensione | 120/240 V AC (fase Split) |
| Modalità di protezione | L-L |
| L-G | |
| Sistema di distribuzione di potenza | La fase Split |
| Frequenza nominale | 50/60 Hz |
| Tensione grado di protezione VPR (L-L) | 1200 V |
| Tensione grado di protezione VPR (L-G) | 700 V |
| Corrente nominale di scarica min | 20 kA |
| Il massimo picco di Corrente per Fase | 65 kA |
| Corrente nominale di cortocircuito (SCCR) | 200 kA |
UL indicatore/segnalazione remota
| Tensione di esercizio | 125 V AC |
|---|---|
| Corrente di funzionamento | 1 A AC |
| Coppia di serraggio | 2 lbf- . ... 4 lbf- . |
| Sezione conduttore AWG | 30 ... 14 |
Classificazioni
eCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 8.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 9.0Venti sette millioni cento trenta mila otto cento cinque
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | No |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | Sì |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | No |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| corrente impulsiva di dispersione nominale (8/20 µs) (EF004214) | 20 kA |
| tensione permanente AC max. (EF004198) | 175 V |
| livello di protezione L-N (EF004236) | 0.8 kV |
| protezione da sovratensioni max. collegamento in parallelo (fusibile) (EF015962) | 160 A |
| protezione da sovratensioni max. collegamento in serie (fusibile) (EF015963) | 80 A |
| resistenza al corto circuito (Isccr) (EF012627) | 25 kA |
| fusibile ausiliario integrato (EF008797) | Sì |
| senza corrente di perdita (EF016002) | No |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| grandezza di costruzione (EF002566) | altro |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 1.5 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 25 mm² |
| con contatto telecomunicazioni (EF000422) | Sì |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 2 (EF004230) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
