Vergrößern

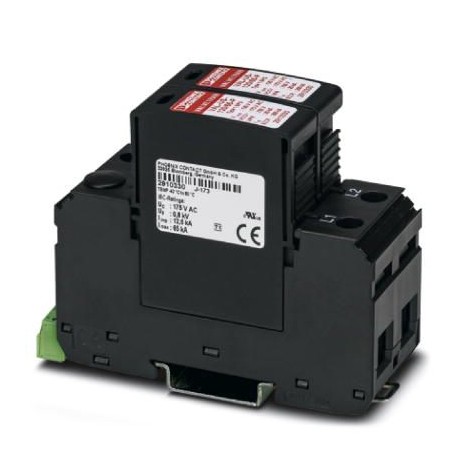

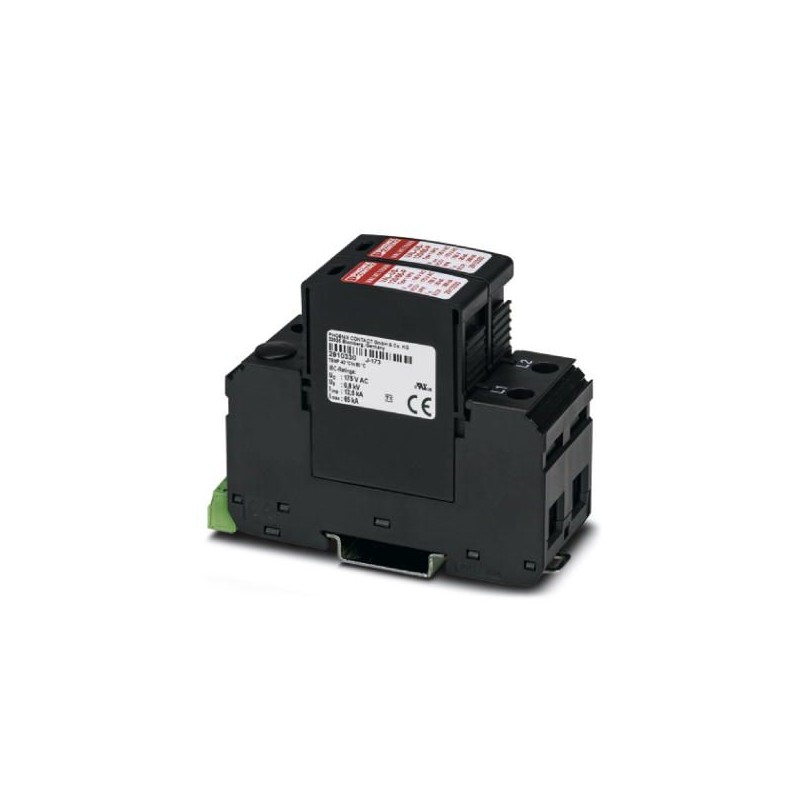

VAL-US-120/65/2+0-FM 2910357 PHOENIX CONTACT Typ-1/2-überspannungsschutz-Gerät
VAL-US-120/65/2+0-FM
2910357
PHOENIX_CONTACT
Typ-1/2-überspannungsschutz-Gerät
2-Kanal-Überspannungsschutzgerät mit Fernmeldekontakt, für 120/240 V AC (Split-Phase-Konfiguration), 3-adrig.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert zehn tausend drei hundert sieben und fünfzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626444970 |
| Gewicht pro Stück (exklusive Verpackung) | 281.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend dreißig |
| Herkunftsland | USA (United States) |
Umgebungsbedingungen
| Schutzart | IP20 (nur wenn alle Klemmstellen verwendet werden) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Höhe | ≤ 2000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 7.5 g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemeine
| IEC-test-Einstufung | I / II |
|---|---|
| T1 / T2 | |
| De Typ | T1 / T2 |
| IEC-Stromversorgung | TN-C |
| Mode Schutz | L-PEN |
| Montage-Typ | DIN-schiene: 35 mm |
| Farbe | tiefschwarz RAL 9005 |
| Gehäuse material | PA 6.6 |
| PBT | |
| Grad der Verschmutzung | Zwei |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | DIN-Schienen-Modul, zwei-Abschnitt, teilbar |
| Anzahl der Positionen | Zwei |
| Surge Schutz Fehler Meldung | Optische, Fernanzeige Kontakt |
Schutzschaltung
| Nennspannung UN | 120/240 V AC (TN-C) |
|---|---|
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Maximale kontinuierliche Betriebsspannung UC(L-PEN) | 175 V AC |
| Nenn-Laststrom ichL | 80 A |
| Fehlerstrom-ichPE | ≤ 0.8 mA |
| Nennentladestrom In(8/20) µs | 20 kA |
| Nennentladestrom In(8/20) µs (L-PEN) | 12,5 kA |
| Insgesamt Entladestrom Iinsgesamt(10/350) µs | 25 kA |
| Kurzschlussstrom ISCCR | 25 kA |
| Überspannungsschutz Stufe Up | ≤ 0.8 kV |
| Restspannung Ures | ≤ 0.8 kV (bei ichn) |
| ≤ 0.75 kV (bei 10 kA) | |
| ≤ 0.65 kV (bei 5 kA) | |
| ≤ 0,5 kV (bei 3 kA) | |
| TOV-Verhalten bei UT | 208 V AC (5 s / standhalten-Modus) |
| 240 V AC (120 min / safe failure mode) | |
| Reaktionszeit tEin | ≤ 25 ns |
| Max. Sicherung fuse mit V-durchgangsverdrahtung | 80 A (gG) |
| Max. Sicherung fuse mit Zweig Verkabelung | 160 A (gG) |
Indikator/remote-Signalisierung
| Schaltfunktion | PDT Kontakt |
|---|---|
| Betriebsspannung | 5 V AC ... 250 V AC |
| 30 V DC | |
| Betriebsstrom | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Verbindungs-Methode | Verschraubung |
| Gewinde | M2 |
| Anzugsmoment | 0.25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt solid | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt AWG | 28 ... 16 |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Gewinde | M5 |
| Anzugsmoment | 4,5 Nm (1,5 mm2 bis 16 mm2) |
| 4,5 Nm (25 ... 35 mm2 mm2) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm2 ... 25 mm2 |
| Leiterquerschnitt solid | 1,5 mm2 ... 35 mm2 |
| Leiterquerschnitt AWG | 15 ... 2 |
UL-Spezifikationen
| SPD Typ | Eins |
|---|---|
| Maximum continuous operating voltage MCOV (L-L) | 350 V AC |
| Maximum continuous operating voltage MCOV (L-G) | 175 V AC |
| Nom. Spannung | 120/240-V-AC - (Split-phase) |
| Mode Schutz | L-L |
| L-G | |
| Power distribution system | Split phase |
| Nenn-Frequenz | 50/60 Hz |
| Spannung Schutzart VPR (L-L) | 1200 V |
| Spannung Schutzart VPR (L-G) | 700 V |
| Nennentladestrom In | 20 kA |
| Maximaler Spitzenstrom pro Phase | 65 kA |
| Short-circuit current rating (SCCR) | 200 kA |
UL-Kennzeichen/remote-Signalisierung
| Betriebsspannung | 125 V AC |
|---|---|
| Betriebsstrom | 1 A AC |
| Anzugsmoment | 2 lbf-in. ... 4 lbf-in. |
| Leiterquerschnitt AWG | 30 ... 14 |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünf
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Nein |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Ja |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Nein |
| Netzform sonstige (EF009932) | Nein |
| Nennableitstoßstrom (8/20) (EF004214) | 20 kA |
| Höchste Dauerspannung AC (EF004198) | 175 V |
| Schutzpegel L-N (EF004236) | 0.8 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) (EF015963) | 80 A |
| Kurzschlussfestigkeit (Isccr) (EF012627) | 25 kA |
| Integrierte Vorsicherung (EF008797) | Ja |
| Leckstromfrei (EF016002) | Nein |
| Montageart (EF000003) | Hutschiene TH35 |
| Baugröße (EF002566) | sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 1.5 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 25 mm² |
| Mit Fernmeldekontakt (EF000422) | Ja |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 2 (EF004230) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
