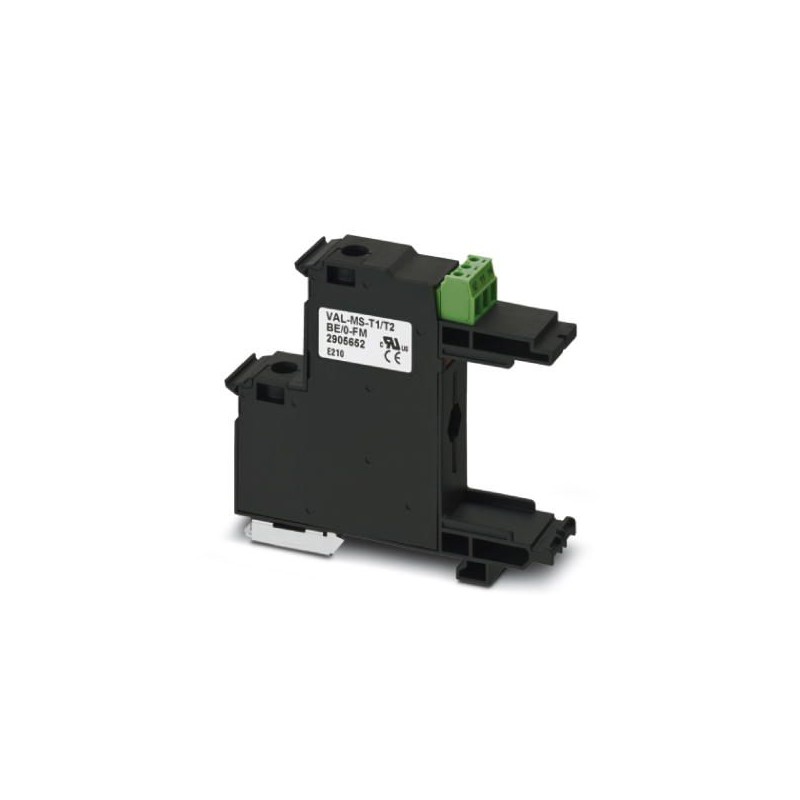

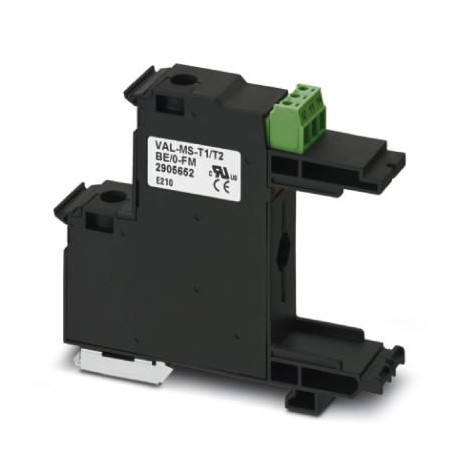

VAL-MS-T1/T2 BE/O-FM 2905652 PHOENIX CONTACT Elemento base protezione contro le sovratensioni tipo 2
VAL-MS-T1/T2 BE/O-FM
2905652
PHOENIX_CONTACT
12
Elemento base protezione contro le sovratensioni tipo 2
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2905652 |
|---|---|
| Pezzi/conf. | 12 PZ |
| Sales key | CL1151 - |
| Pagina catalogo | Pagina 39 (C_4_2017) |
| GTIN | 4046356983372 |
| Peso per pezzo (confezione esclusa) | 87,000 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | US (Stati Uniti) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| IP20 | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Posizione elevata | max. 2000 m |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g |
| Vibrazione (esercizio) | 5g |
Generalità
| Classe di prova IEC | I / II |
|---|---|
| T1 / T2 | |
| Tipo EN | T1 / T2 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero |
| Materiale custodia | PBT |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo | Elemento base, montaggio su guida DIN |
| N. poli | 1 |
| Segnalazione protezione contro le sovratensioni guasta | Contatto FM |
Altre descrizioni
| Nota | Per il montaggio in una custodia con protezione antinfortunistica. Per le applicazioni con UC> 500 V rispettare le distanze laterali e quelle nell'area di connessione con almeno 5 mm tra i vari componenti attivi, tra cui i componenti con messa a terra. |
|---|
Circuito di protezione
| Frequenza nominale fN | 50 Hz (60 Hz) |
|---|---|
| Massima tensione permanente UC | 600 V AC |
| Corrente di carico nom. IL | 80 A (con cablaggio seriale da 16 mm²) |
| 80 A (con cablaggio seriale da 16 mm²) | |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A AC (gL/gG) |
| Prefusibile massimo per cablaggio standard | 160 A (gL/gG) |
Indicazione/segnalazione a distanza
| Funzione di inserzione | Contatti di scambio |
|---|---|
| Tensione di esercizio | 5 V AC ... 250 V AC |
| 125 V AC (UL) | |
| 30 V DC | |
| Corrente d'esercizio | 5 mA AC ... 1 A |
| 1 A (UL) | |
| 1 A | |
| Collegamento | Connessione a vite |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| 0,25 Nm | |
| 4 lbf-in. (UL) | |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 (IEC) |
| 30 ... 14 (UL) |
Dati di connessione
| Collegamento | Morsetti Biconnect |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm ... 4,5 Nm (UL) |
| 27 lbf-in. ... 40 lbf-in. (UL) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile min. | 1,5 mm² |
| Sezione conduttore flessibile max. | 25 mm² |
| Sezione conduttore rigido min. | 1,5 mm² |
| Sezione conduttore rigido max. | 35 mm² |
| Sezione conduttore AWG | 15 ... 2 (IEC) |
| 10 ... 2 (UL) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
