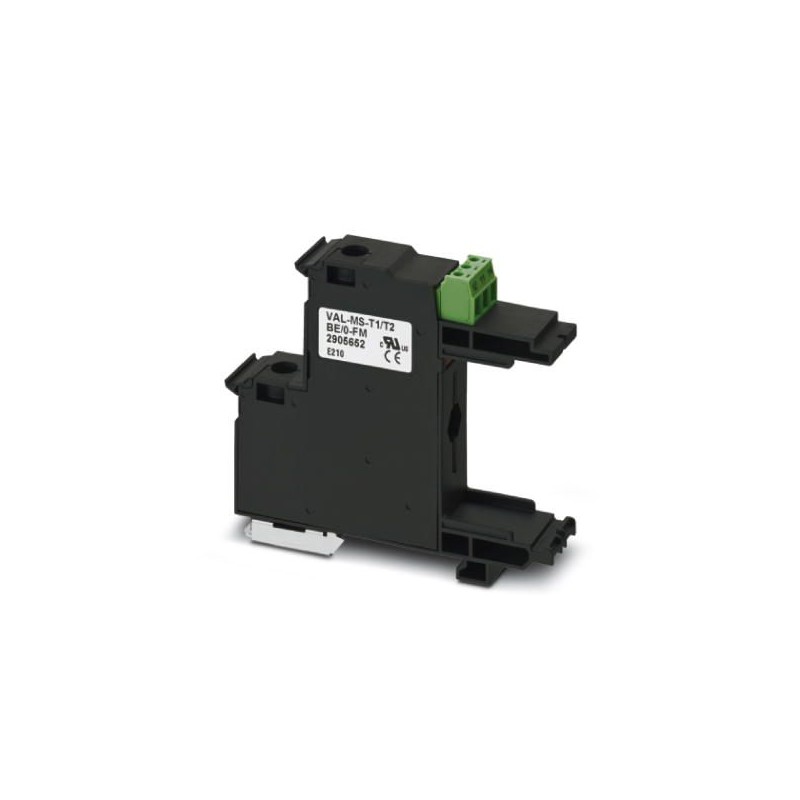

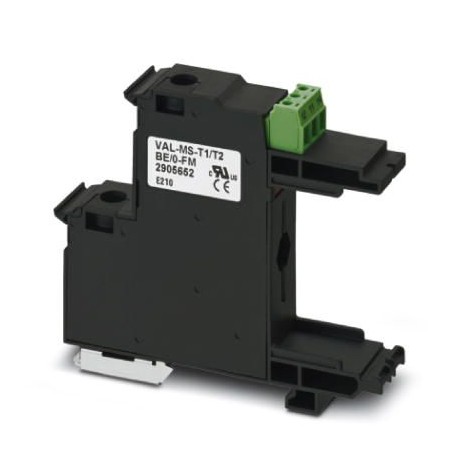

VAL-MS-T1/T2 BE/O-FM 2905652 PHOENIX CONTACT Élément de base de protection antisurtension type 2
VAL-MS-T1/T2 BE/O-FM
2905652
PHOENIX_CONTACT
12
Élément de base de protection antisurtension type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2905652 |
|---|---|
| Unité de conditionnement | 12 pcs |
| Quantité minimum de commande | 12 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 39 (C-4-2017) |
| GTIN | 4046356983372 |
| Poids par pièce (hors emballage) | 0,087 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | US (Etats-Unis) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| IP20 | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Altitude | max. 2000 m |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g |
| Vibration (fonctionnement) | 5g |
Généralités
| Classe d'essai CEI | I / II |
|---|---|
| T1 / T2 | |
| Types EN | T1 / T2 |
| Type de montage | Profilé : 35 mm |
| Coloris | noir |
| Matériau du boîtier | PBT |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Type | Élément de base, montage sur rail DIN |
| Nombre de pôles | 1 |
| Message protection antisurtension défectueuse | Contact de signalisation à distance |
Autres descriptions
| Remarque | Pour le montage dans un boîtier protégé contre les contacts fortuits. Pour les applications avec Uc> 500 V, les écarts latéraux ainsi que ceux dans la zone de raccordement doivent être de 5 mm minimum entre les différents éléments actifs, y compris ceux mis à la terre. |
|---|
Circuit de protection
| Fréquence nominale fN | 50 Hz (60 Hz) |
|---|---|
| Tension permanente maximale UC | 600 V AC |
| Courant de charge nominal IL | 80 A (Pour le câblage continu en série avec 16 mm²) |
| 80 A (Pour le câblage continu en série avec 16 mm²) | |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Fusible en amont maximum pour câblage simple en V | 80 A AC (gL/gG) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 160 A (gL/gG) |
Affichage / Signalisation à distance
| Fonction de commutation | Inverseur |
|---|---|
| Tension de service | 5 V AC ... 250 V AC |
| 125 V AC (UL) | |
| 30 V DC | |
| Courant de service | 5 mA AC ... 1 A |
| 1 A (UL) | |
| 1 A | |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| 0,25 Nm | |
| 4 lbf-in. (UL) | |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section conduct. AWG | 28 ... 16 (IEC) |
| 30 ... 14 (UL) |
Caractéristiques de raccordement
| Type de raccordement | Blocs de jonction Biconnect |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 3 Nm ... 4,5 Nm (UL) |
| 27 lbf-in. ... 40 lbf-in. (UL) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 25 mm² |
| Section de conducteur rigide min. | 1,5 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section conduct. AWG | 15 ... 2 (IEC) |
| 10 ... 2 (UL) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
