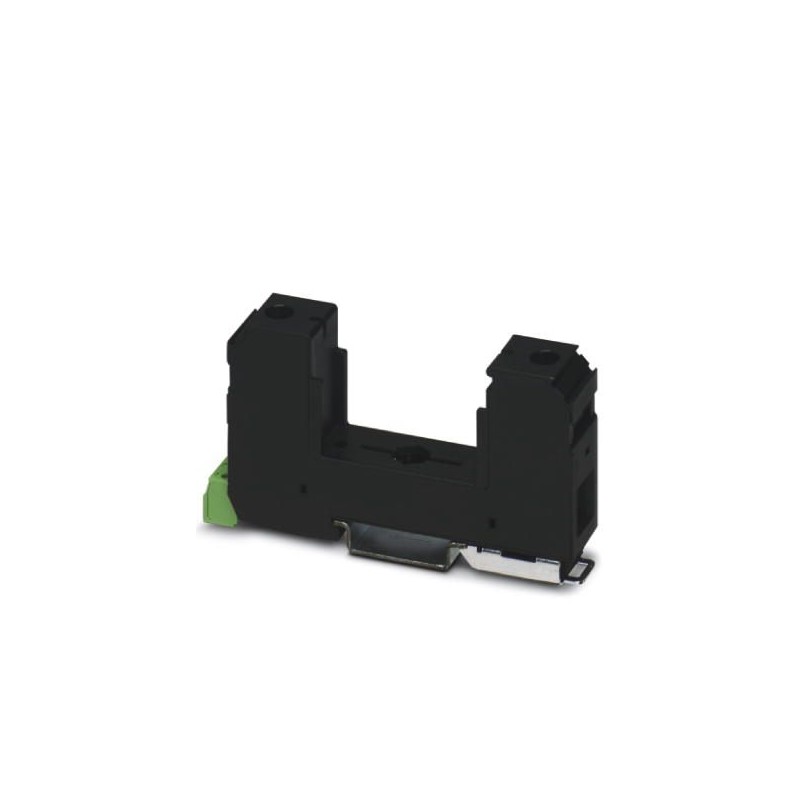

VAL-MS-T1/T2 BE-FM 2801047 PHOENIX CONTACT Elemento base
VAL-MS-T1/T2 BE-FM
2801047
PHOENIX_CONTACT
10
Elemento base
Elemento di base per scaricatori di tipo 1/2 per la serie di prodotti VALVETRAB MS T1/T2, con contatto di segnalazione a distanza. Costruzione: 1 canale
messa a terra, protezione da fulmini e sovratensioni > Accessori per sistemi di alimentazione di protezione contro le sovratensioni
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2801047 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL1151 - |
| Quantità di ordinazione minima | 10 PZ |
| GTIN | 4046356698146 |
| Peso per pezzo (confezione esclusa) | 82,000 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 96,8 mm |
|---|---|
| Larghezza | 17,6 mm |
| Profondità | 51,5 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 1 TE |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | I / II |
|---|---|
| T1 / T2 | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6 |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Elemento base, montaggio su guida DIN |
| N. poli | 1 |
| Segnalazione protezione contro le sovratensioni guasta | Contatto FM |
Circuito di protezione
| Frequenza nominale fN | 50 Hz (60 Hz) |
|---|---|
| Massima tensione permanente UC | 500 V AC |
| Corrente di carico nom. IL | 80 A |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG - 16 mm²) |
| Prefusibile massimo per cablaggio standard | 250 A (gG) |
Indicazione/segnalazione a distanza
| Funzione di inserzione | Contatti di scambio |
|---|---|
| Tensione di esercizio | 5 V AC ... 250 V AC |
| 30 V DC (200 mA DC) | |
| Corrente d'esercizio | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Collegamento | Attacco a vite/ ad innesto mediante COMBICON |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130803eCl@ss 8.027130803eCl@ss 9.027130803
