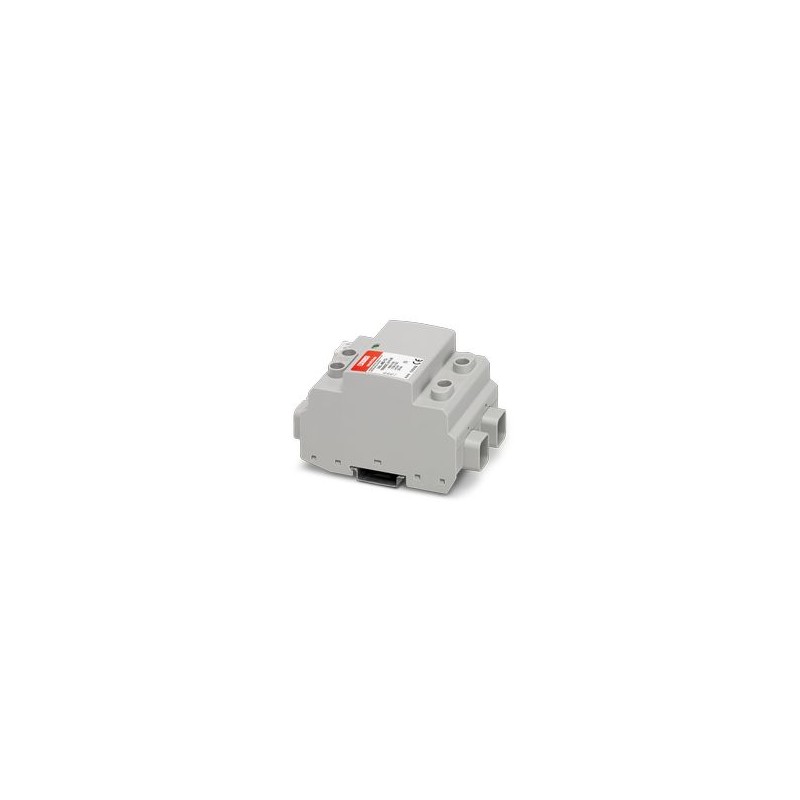

VAL-MB-T2-1000DC-2+V-R
1376162
PHOENIX_CONTACT
1
Dispositivo di protezione contro le sovratensioni, secondo il tipo 2/classe II, per alimentatori DC 1 polo collegati a massa fino a 1100 V DC, per montaggio su rotaia DIN, con contatto di indicazione remota.
Scaricatore di sovratensione modello 2
Scaricatore di sovratensione, tipo 2 / Class II, per sistemi di alimentazione DC unipolari con messa a terra fino a 1100 V DC, per montaggio su guida DIN con contatto di segnalazione remota.
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
| Classe di prova IEC | T2 |
| Tipo EN | T2 |
| Sistema di alimentazione di corrente IEC | DC |
| Tipo | Modulo guida monolitico |
| Tipo di prodotto | Scaricatore di sovratensione |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Indicazione/segnalazione a distanza | |
| Denominazione collegamento | Contatto FM |
| Funzione di inserzione | Contatti di scambio |
| Tensione di esercizio | 5 V AC ... 250 V AC (Altitudine ≤ 2000 m slm) |
| 5 V DC ... 30 V DC (200 mA DC) | |
| Corrente d'esercizio | 5 mA AC ... 1,5 A AC |
| 5 mA DC ... 1 A DC | |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 2,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 14 ... 2 |
| Contatto FM | |
| Collegamento | Connessione a vite |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| Disegno quotato | ![]() |
| Larghezza | 71,2 mm |
| Altezza | 120 mm |
| Profondità | 65,5 mm (Con guida DIN da 7,5 mm) |
| Unità modulare | 4 TE |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PA 6.6 |
| PBT | |
| Materiale custodia | PA 6.6 |
| Dispositivi di protezione | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Direzione di azione | (L+)-PE & (L-)-PE & (L+)-(L-) |
| Tensione nominale UN | 1000 V DC |
| Massima tensione permanente UC | 1100 V DC |
| Corrente di carico nom. IL | 40 A |
| Corrente conduttori di terra IPE | ≤ 100 µA DC |
| ≤ 540 µA AC | |
| Assorbimento di potenza in standby PC | ≤ 150 mVA |
| Corrente nominale dispersa In(8/20) µs | 20 kA |
| Max. corrente dispersa Imax(8/20) µs | 40 kA |
| Corrente dispersa Itotal(8/20) µs | 40 kA |
| Resistenza ai corto circuiti ISCCR | min. 1 kA DC (con prefusibile massimo 40 A gG / 1200 V DC) |
| max. 4 kA DC (con prefusibile massimo 40 A gG / 1200 V DC) | |
| Livello di protezione Up | ≤ 4,5 kV |
| Tensione residua Ures | ≤ 4,5 kV (con In) |
| ≤ 3,3 kV (a 3 kA) | |
| ≤ 3,6 kV (a 2,5 kA:) | |
| ≤ 3,8 kV (a 10 kA:) | |
| ≤ 4,2 kV (a 15 kA:) | |
| ≤ 5,4 kV (a 40 kA) | |
| Tempo di risposta tA | ≤ 25 ns |
| Prefusibile massimo per cablaggio standard | 40 A (gG / 1200 V DC) |
| Condizioni ambientali | |
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 6000 m (amsl) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 50g (Semisinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazione (esercizio) | 5g (5 - 500 Hz / 2,5 h / X, Y, Z) |
| Norme/disposizioni | IEC 61643-31 |
| Nota | 2018 |
| Norme/disposizioni | EN 61643-31 |
| Nota | 2019 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | Sì |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | No |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | No |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| tensione nominale DC (EF004221) | 1000 V |
| tensione permanente DC max. (EF004777) | 1100 V |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| grandezza di costruzione (EF002566) | altro |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 35 mm² |
| con contatto telecomunicazioni (EF000422) | Sì |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 2 (EF004230) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
