VAL-MB-T2-1000DC-2+V-R
1376162
PHOENIX_CONTACT
1

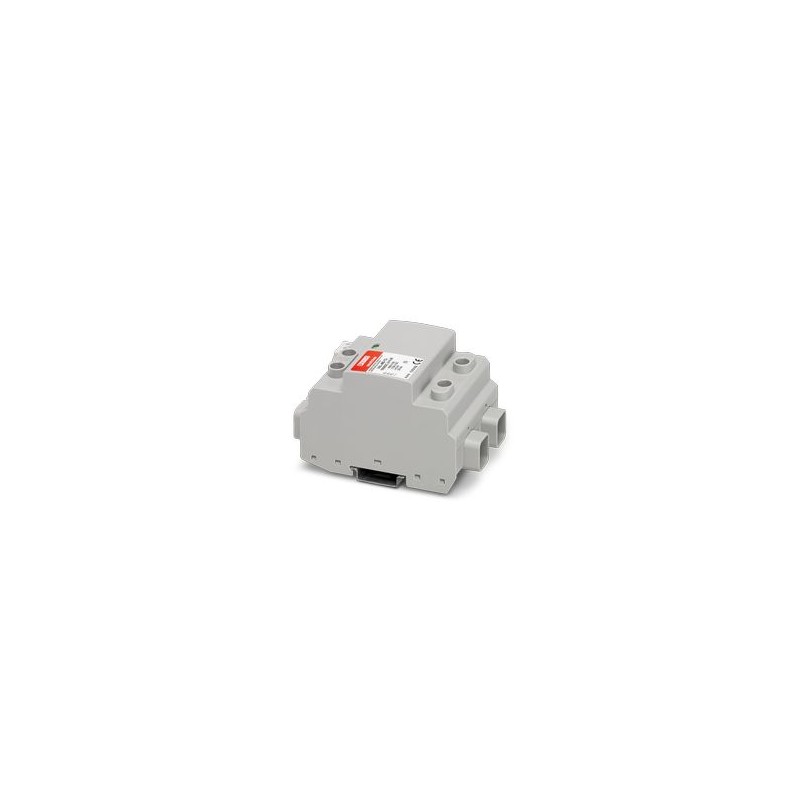

Dispositivo de protección contra sobretensiones, según el tipo 2/clase II, para sistemas de alimentación DC de 1 polo puestos a tierra de hasta 1100 V DC, para montaje sobre carril DIN, con contacto de indicación remota.
Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
| Clase de ensayo IEC | T2 |
| Tipo EN | T2 |
| Sistema de alimentación de corriente IEC | DC |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Tipo de producto | Descargador de sobretensiones |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Visualización/señal remota | |
| Denominación Conexión | Contacto de indicación remota de defecto |
| Función de conmutación | Contacto conmutado |
| Tensión de servicio | 5 V AC ... 250 V AC (Altitud ≤ 2000 m amsl) |
| 5 V DC ... 30 V DC (200 mA DC) | |
| Corriente de servicio | 5 mA AC ... 1,5 A AC |
| 5 mA DC ... 1 A DC | |
| Sección de conductor AWG | (Convertido según IEC) |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M5 |
| Par de apriete | 3 Nm |
| Longitud a desaislar | 16 mm |
| Sección de conductor flexible | 2,5 mm² ... 35 mm² |
| Sección de conductor AWG | 14 ... 2 |
| Contacto de indicación remota de defecto | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M2 |
| Par de apriete | 0,25 Nm |
| Longitud a desaislar | 7 mm |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Esquema de dimensiones | ![]() |
| Anchura | 71,2 mm |
| Altura | 120 mm |
| Profundidad | 65,5 mm (Con carril de 7,5 mm) |
| Unidad de división | 4 UD |
| Clase de inflamabilidad según UL 94 | V-0 |
| Valor CTI del material | 600 |
| Material aislante | PA 6.6 |
| PBT | |
| Material carcasa | PA 6.6 |
| Pistas de protección | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Dirección de actuación | (L+)-PE & (L-)-PE & (L+)-(L-) |
| Tensión nominal UN | 1000 V DC |
| Tensión constante máxima UC | 1100 V DC |
| Corriente de carga nominal IL | 40 A |
| Corriente de conductor de protección IPE | ≤ 100 µA DC |
| ≤ 540 µA AC | |
| Absorción de potencia standby PC | ≤ 150 mVA |
| Corriente transitoria nominal In(8/20) µs | 20 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 40 kA |
| Corriente transitoria total Itotal(8/20) µs | 40 kA |
| Resistencia al cortocircuito ISCCR | min. 1 kA DC (con fusible de seguridad máximo de 40 A gG / 1200 V DC) |
| máx. 4 kA DC (con fusible de seguridad máximo de 40 A gG / 1200 V DC) | |
| Nivel de protección Up | ≤ 4,5 kV |
| Tensión residual Ures | ≤ 4,5 kV (en In) |
| ≤ 3,3 kV (con 3 kA) | |
| ≤ 3,6 kV (con 6,25 kA) | |
| ≤ 3,8 kV (con 10 kA) | |
| ≤ 4,2 kV (Con 15 kA) | |
| ≤ 5,4 kV (con 40 kA) | |
| Tiempo de reacción tA | ≤ 25 ns |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 40 A (gG / 1200 V DC) |
| Condiciones ambientales | |
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 6000 m (amsl) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 50g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z) |
| Vibración (en servicio) | 5g (5-500 Hz/2,5 h/X, Y, Z) |
| Normas/disposiciones | IEC 61643-31 |
| Observación | 2018 |
| Normas/disposiciones | EN 61643-31 |
| Observación | 2019 |
| Tipo de montaje | Carril simétrico: 35 mm |
| Característica | Valor |
|---|---|
| Tipo de red CC (EF009926) | Sí |
| Tipo de red IT (EF009927) | No |
| Tipo de red TN (EF009928) | No |
| Tipo de red TN-C (EF009929) | No |
| Tipo de red TN-C-S (EF009933) | No |
| Tipo de red TN-S (EF009930) | No |
| Tipo de red TT (EF009931) | No |
| Tipo de red: otros (EF009932) | No |
| Voltaje nominal CC (EF004221) | 1000 V |
| Tensión continua máxima CC (EF004777) | 1100 V |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Tamaño de construcción (EF002566) | Otros |
| Sección transversal máxima de conductor flexible (trenzado fino) (EF008828) | 35 mm² |
| Con contacto de telecomunicación (EF000422) | Sí |
| Señalización en el dispositivo (EF004241) | Óptico |
| Clase de prueba tipo 2 (EF004230) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
