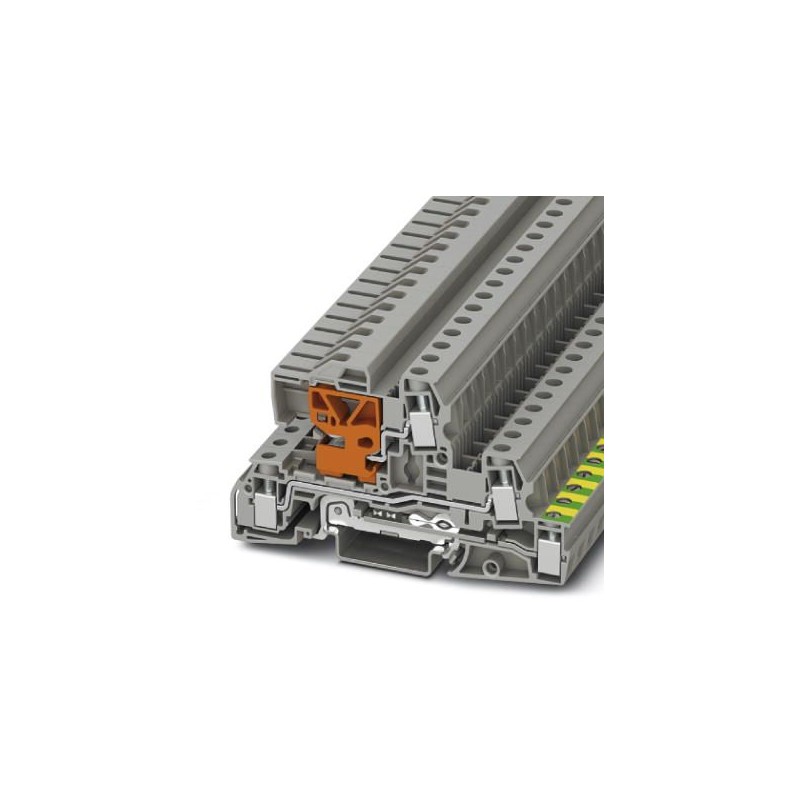

UTI 6-PE/L/LT 3076043 PHOENIX CONTACT Installazione morsetto di terra
UTI 6-PE/L/LT
3076043
PHOENIX_CONTACT
50
Installazione morsetto di terra
Morsetto di terra per distribuzione, tensione nominale: 400 V, corrente nominale: 38 A, collegamento a vite, sezione dimensionale: 6 mm², sezione: 0,2 mm² - 10 mm², tipo di installazione: NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > Morsettiera multilivello per impianti
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Tre millioni settanta sei mila quaranta tré |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356817653 |
| Peso per Pezzo (escluso imballaggio) | 41.540 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | PL (Polonia) |
Generale
| Numero di livelli | Tre |
|---|---|
| Numero di connessioni | Quattro |
| Sezione trasversale nominale | 6 mm2 |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Tensione d'impulso | 6 kV |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Gruppo materiali isolanti | Io |
| Massima dissipazione di potenza nominale condizione | 1.31 W (il valore è moltiplicato durante la connessione a più livelli) |
| Temperatura ambiente (esercizio) | -40 °C ... 130 °C |
| Corrente nominale IN | 38 (con 6 mm2 sezione conduttore) |
| Massima corrente di carico | 47 (A 10 mm2 sezione conduttore) |
| Tensione nominale UN | 400 V (conduttore/conduttore di fase) |
| 250 V (conduttore di fase/PE) | |
| Aprire il pannello laterale | Sì |
| Dorso della mano protezione | garantito |
| Protezione dita | garantito |
| Risultato di un picco di tensione di prova | Test superato |
| Tensione impulsiva di prova setpoint | 4.8 kV |
| Risultato del potere di tenuta a frequenza industriale tensione di prova | Test superato |
| Frequenza di alimentazione tensione nominale di valore nominale | 1,5 kV |
| Risultato del test per la stabilità meccanica dei punti terminali (5 x collegamento del conduttore) | Test superato |
| Risultato della prova di flessione | Test superato |
| Prova di flessione della velocità di rotazione | 10 rpm |
| Prova di flessione si trasforma | Cento trenta cinque |
| Prova a flessione sezione conduttore/peso | 0,2 mm2 / 0,2 kg |
| 6 mmDue/ 1.4 kg | |
| 10 mm2 / 2 kg | |
| Prova di trazione risultato | Test superato |
| Conduttori sezione prova di trazione | 0,2 mm2 |
| La forza di trazione setpoint | 10 N |
| Conduttori sezione prova di trazione | 6 mm2 |
| La forza di trazione setpoint | 80 N |
| Conduttori sezione prova di trazione | 10 mm2 |
| La forza di trazione setpoint | 90 N |
| Risultato di stretta misura sul sostegno | Test superato |
| Aderente sul vettore | NS 35 |
| Setpoint | 5 N |
| Risultato della caduta di tensione di prova | Test superato |
| Requisiti, caduta di tensione | ≤ 3.2 mV |
| Risultato della temperatura di prova rise | Test superato |
| Corto circuito di stabilità risultato | Test superato |
| Sezione conduttore prove di corto circuito | 6 mm2 |
| Corrente di breve durata | 0.72 kA |
| Sezione conduttore prove di corto circuito | 10 mm2 |
| Corrente di breve durata | 1.2 kA |
| Risultato della prova di invecchiamento | Test superato |
| Prova di invecchiamento per senza viti morsettiera modulare cicli di temperatura | Cento novanta due |
| Risultato prova termica | Test superato |
| La prova delle caratteristiche termiche (ago fiamma) durata effettiva | 30 s |
| Oscillazione, rumore a banda larga risultato del test | Test superato |
| Specifiche di prova, oscillazione, rumore a banda larga | DIN EN 50155 (VDE 0115-200):2008-03 |
| Test di spettro | Servizio di test di durata, categoria 2, su carrello |
| Frequenza di prova | fUno= 5 Hz a fDue= 250 Hz |
| ASD livello | 6.12 (m/sDue)Due/Hz |
| Accelerazione | 3.12 g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | X-, Y - e Z-asse |
| Shock risultato del test | Test superato |
| Test specification, test di shock | DIN EN 50155 (VDE 0115-200):2008-03 |
| Shock forma | Sinusoidale |
| Accelerazione | 30g |
| Durata dell'urto | 18 ms |
| Numero di urti per direzione | Tre |
| Direzioni di prova | X-, Y - e Z-axis (pos. e neg.) |
| Relativo materiale di isolamento temperatura dell'indice (Elec., UL 746 B) | 130 °C |
| Temperatura indice di materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statico materiale isolante applicazione a freddo | -60 °C |
| Comportamento all'incendio di veicoli ferroviari (DIN 5510-2) | Test superato |
| Fiamma metodo di prova DIN EN 60695-11-10) | V0 |
| Indice di ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | Due |
| NF F16-101, NF F10-102 Classe F | Due |
| Superficie di infiammabilità NFPA 130 (ASTM E 162) | passato |
| Specifica la densità ottica dei fumi NFPA 130 (ASTM E 662) | passato |
| Fumo, gas di tossicità NFPA 130 (SMP 800C) | passato |
| Calorimetrico di rilascio di calore NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Connessione dati
| Nota | Si prega di osservare la capacità di trasporto di corrente della guida DIN. |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 10 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 10 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Otto |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 6 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 6 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta min. | 0,2 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta max. | 2,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded min. | 0,2 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded max. | 2,5 mm2 |
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 9 mm |
| Cilindrica interna gage | A5 |
| La filettatura della vite | M3 |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio max | 0,6 Nm |
Norme e Regolamenti
| Classe di infiammabilità secondo UL 94 | V0 |
|---|---|
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 4.1Venti sette millioni cento quaranta un mille cento ventieCl@ss 5.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 5.1Venti sette millioni cento quaranta un mille centoeCl@ss 6.0Venti sette millioni cento quaranta un mille centoeCl@ss 7.0Venti sette millioni cento quaranta un mille cento venti cinqueeCl@ss 8.0Venti sette millioni cento quaranta un mille cento venti cinqueeCl@ss 9.0Venti sette millioni cento quaranta un mille cento venti cinque
UNSPSC 6.01Trenta millioni due cento undici mila otto cento undiciUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 11Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento dieci
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| corrente nominale In (EF008250) | 38 A |
| tensione nominale (EF000228) | 400 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| modo di montaggio (EF000003) | altro |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 8.15 mm |
| altezza (EF000040) | 95 mm |
| profondità (EF000049) | 51.15 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore di base (EF002671) | grigio |
| con funzione PE (EF002672) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
