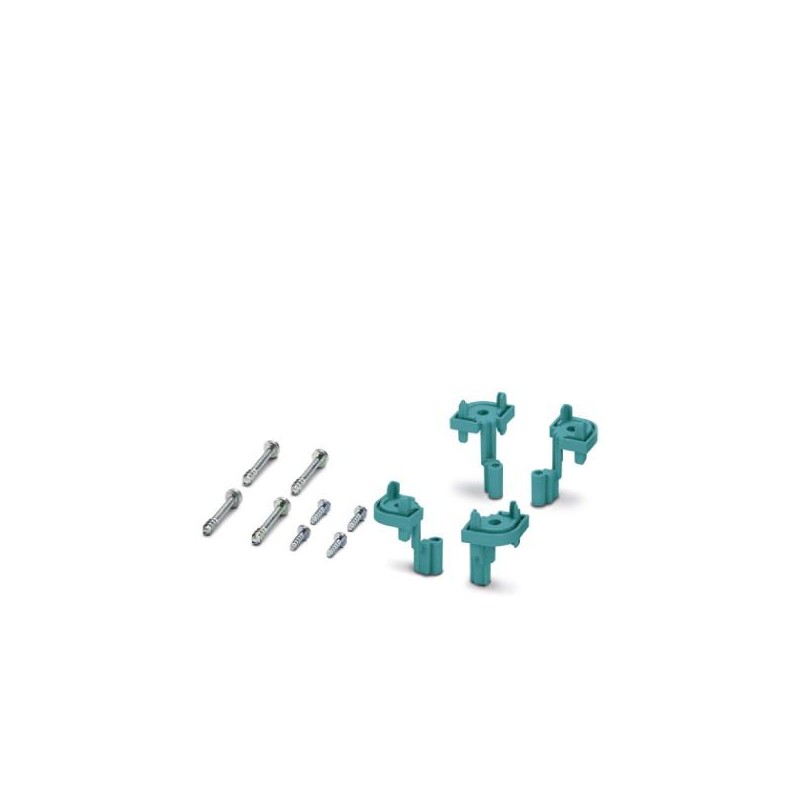

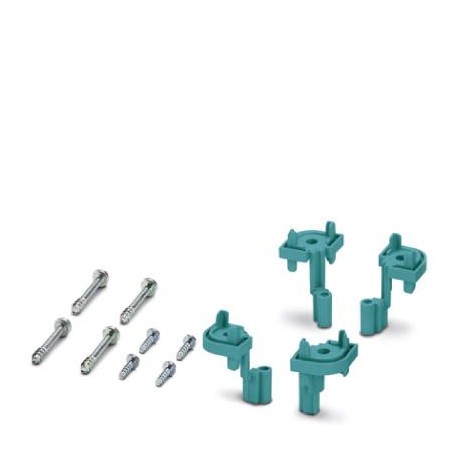

UCS CCD 5018 2203404 PHOENIX CONTACT Inserto angolare
UCS CCD 5018
2203404
PHOENIX_CONTACT
Inserto angolare
Inserti angolari per custodie UCS con mandrino filettato integrato; materiale in poliammide; colore blu turchese simile a RAL 5018
Apparecchi elettrici a bassa tensione > cassetta ad installazione sporgente per profilo estruso
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2203404 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ACFCAA - |
| GTIN | 4055626403625 |
| Peso per pezzo (confezione esclusa) | 14,000 g |
| Numero tariffa doganale | 85389099 |
Indicazioni materiale
| Colore (RAL) | blu turchese (5018) |
|---|---|
| Materiale isolante | PA |
| CTI secondo IEC 60112 | 0 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | PA |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (in base alla potenza dissipata) |
Indicazioni sul circuito stampato
| Numero degli alloggiamenti dei circuiti stampati | 1 |
|---|---|
| Indicazioni sugli alloggiamenti dei circuiti stampati | Questo articolo è pronto per un circuito stampato. È possibile fissare ulteriori circuiti stampati con l'ausilio di calotte adesive (accessori). |
| Spessore circuito stampato | 0,8 mm ... 3 mm |
| Tipologia di fissaggio del circuito stampato | Collegamento a vite |
Indicazioni sul montaggio
| Coppia di serraggio / velocità | Collegamento a vite a metà delle custodie: 1,2 Nm-1,4 Nm / 500 rpm-1000 rpm |
|---|---|
| Fissaggio del circuito stampato sull'inserto angolare: 0,4 Nm-0,5 Nm / 500 rpm-1000 rpm | |
| Testa della vite del tipo di apparecchio | Fissaggio del circuito stampato: Torx®con fessura longitudinale(T7) |
Classifiche
| Caratteristica | Valore |
|---|---|
| tipo di scatola (EF003086) | aperto |
| scatola allineabile (EF003088) | No |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete possibile (EF003973) | No |
| con tecnica di collegamento per circuiti stampati integrata (EF003087) | No |
| materiale (EF002169) | altro |
| finitura della superficie (EF006569) | altro |
| colore (EF000007) | altro |
| numero RAL (EF000116) | 5018 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
