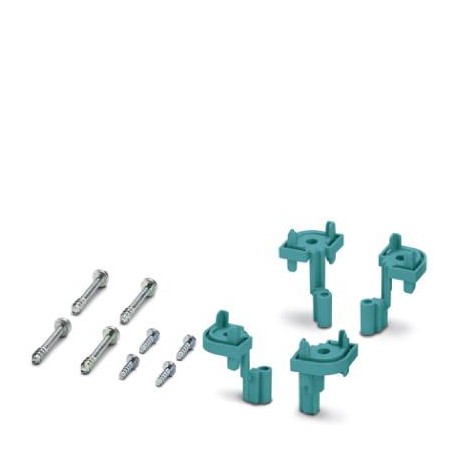

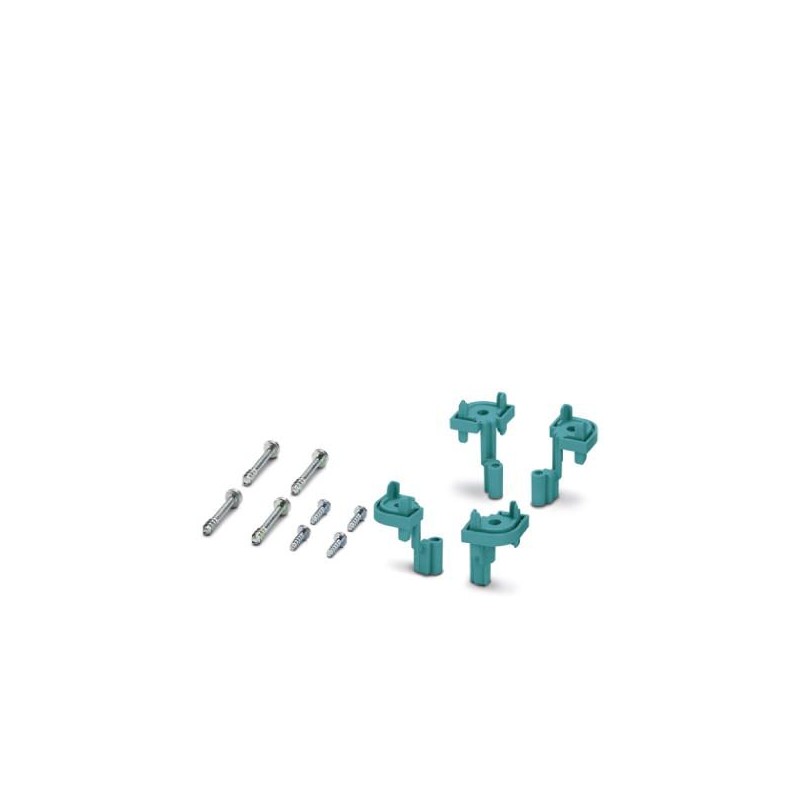

UCS CCD 5018 2203404 PHOENIX CONTACT Inserts de montant
UCS CCD 5018
2203404
PHOENIX_CONTACT
Inserts de montant
Inserts angulaires pour les paliers UCS avec mandrin fileté intégré ; matériau polyamide ; couleur bleu turquoise similaire à RAL 5018
Appareillage industriel basse tension > Boîtier à superposer en profilé extrudé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2203404 |
|---|---|
| Unité de conditionnement | 1 pcs |
| GTIN | 4055626403625 |
| Poids par pièce (hors emballage) | 0,014 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Indications sur les matériaux
| Coloris (RAL) | bleu turquoise (5018) |
|---|---|
| Matériau isolant | PA |
| IRC selon CEI 60112 | 0 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PA |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la puissance dissipée) |
Indications concernant le circuit imprimé
| Nombre de supports de circuits imprimés | 1 |
|---|---|
| Remarque relative aux supports de circuits imprimés | Cet article est préparé pour un circuit imprimé. D’autres circuits imprimés peuvent être fixés à l’aide de supports autocollants (accessoires). |
| Épaisseur du C.I. | 0,8 mm ... 3 mm |
| Type de fixation de circuits imprimés | Raccordement vissé |
Indication de montage
| Couple de serrage/Vitesse de rotation | Raccordement vissé des deux parties du boîtier: 1,2 Nm-1,4 Nm / 500 rpm-1000 rpm |
|---|---|
| Fixation du circuit imprimé sur l'insert de montant d'angle: 0,4 Nm-0,5 Nm / 500 rpm-1000 rpm | |
| Forme d’entraînement de la tête de vis | Fixation du circuit imprimé: Torx®avec fente longitudinale(T7) |
Classifications
| Caractéristique | Valeur |
|---|---|
| Type de boîtier (EF003086) | Ouvert |
| Boîtier connectable (EF003088) | Non |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural possible (EF003973) | Non |
| Avec technique de raccordement de circuits imprimés intégrée (EF003087) | Non |
| Matériau (EF002169) | Autre |
| Finition de la surface (EF006569) | Autre |
| Couleur (EF000007) | Autre |
| Numéro RAL (EF000116) | 5018 |
