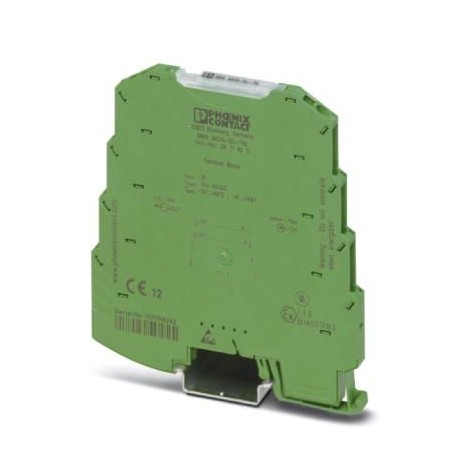

MINI MCR-SL-TB 2811420 PHOENIX CONTACT Morsetto passante
MINI MCR-SL-TB
2811420
PHOENIX_CONTACT
Morsetto passante
Morsettiera passante per la trasmissione del segnale a separazione galvanica
Morsetto passante per la trasmissione di segnali già dotati di separazione galvanica
Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto passante |
| Famiglia di prodotti | MINI Analog |
| Numero di canali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Portata di corrente | 1 A |
| Resistenza di passaggio | < 10 mΩ |
| Segnale: Tensione/corrente | |
| Segnale d'ingresso, tensione massima | 30 V AC/DC |
| Segnale d'ingresso, corrente massima | 1 A |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 12 mm |
| Filettatura | M3 |
| Numero collegamenti | 1 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Disegno quotato |  |
| Larghezza | 6,2 mm |
| Altezza | 93,1 mm |
| Profondità | 101,2 mm |
| Colore | verde (RAL 6021) |
| Materiale custodia | PBT |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| CE | |
| Certificato | Conformità CE |
| UKCA | |
| Certificato | Conformità UKCA |
| Omologazione per settore navale | |
| Certificato | DNV GL TAA000020N |
| Dati DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibrazione | B |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Immunità ai disturbi | EN 61000-6-2 |
| Nota | Le interferenze possono causare leggeri scostamenti. |
| Emissione disturbi | EN 61000-6-4 |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Osservazioni | Adottare misure contro le scariche elettrostatiche. |
| Campi elettromagnetici ad alta frequenza | |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| Criterio di valutazione | A |
| Transitori veloci (Burst) | |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Criterio di valutazione | B |
| Carico di corrente impulsiva (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Carico di corrente impulsiva (Surge) | |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Criterio di valutazione | A |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 | |
| NS 35/15-2,3 | |
| Montaggio su guida DIN | |
| Nota per il montaggio | Per il ponticellamento della tensione di alimentazione può essere utilizzato il connettore bus per guide DIN, inseribile a scatto sulla guida DIN da 35 mm secondo EN 60715. |
| Posizione d'installazione | a scelta |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2811420-MINI MCR-SL-TB | 120 Kbytes |
|
