PHOENIX_CONTACTInterfaceMINI MCR-SL-TB 2811420 PHOENIX CONTACT Blocs de jonction simple

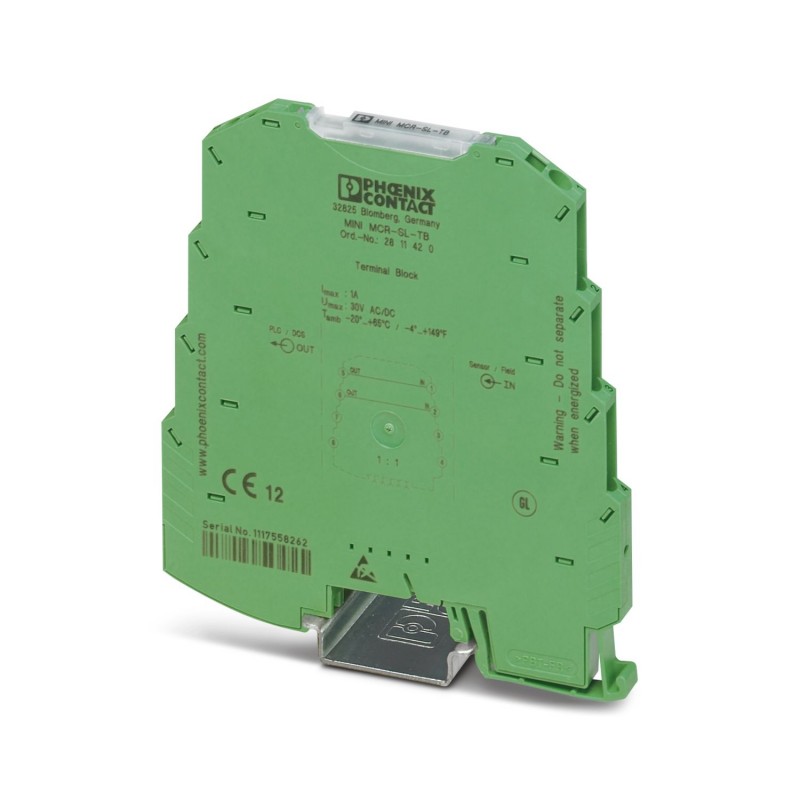

PHOENIX_CONTACT MINI MCR-SL-TB 2811420 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

MINI MCR-SL-TB 2811420 PHOENIX CONTACT Blocs de jonction simple

Référence: MINI MCR-SL-TB

Code: 2811420

Fabricant: PHOENIX_CONTACT

Description:

Blocs de jonction simple
Bornier traversant pour la transmission de signaux séparés galvaniquement
Bloc de jonction pour la transmission des signaux déjà isolés de façon galvanique

Catégories:

  • Appareillage industriel basse tension > Accessoires pour connectique basse tension
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitBloc de jonction de traversée
Gamme de produitsMINI Analog
Nombre de voies1
État de la gestion des données
Révision de l'article08
Propriétés électriques
Capacité de charge1 A
Résistance de passage< 10 mΩ
Données d'entrée
Signal: Tension/courant
Signal d'entrée tension maximale30 V AC/DC
Signal d'entrée courant maximal1 A
Caractéristiques de raccordement
Type de raccordementRaccordement vissé
Longueur à dénuder12 mm
Filetage visM3
Nombre de connexions1
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12
Dimensions
Dessin cotésmswzljhgb.jpg
Largeur6,2 mm
Hauteur93,1 mm
Profondeur101,2 mm
Indications sur les matériaux
Couleurvert (RAL 6021)
Matériau du boîtierPBT
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 2
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-20 °C ... 65 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Altitude≤ 2000 m
Humidité de l'air admissible (fonctionnement)5 % ... 95 % (pas de condensation)
Homologations
CE
CertificatConformité CE
UKCA
CertificatConformité UKCA
Homologation construction navale
CertificatDNV GL TAA000020N
Données GL DNV
TemperatureB
HumidityB
VibrationB
EMCA
EnclosureRequired protection according to the Rules shall be provided upon installation on board
Données CEM
Compatibilité électromagnétiqueConformité à la directive CEM
ImmunitéEN 61000-6-2
RemarqueDe faibles écarts peuvent survenir lors de perturbations.
EmissionEN 61000-6-4
Décharge électrostatique
Normes/PrescriptionsEN 61000-4-2
Décharge électrostatique
RemarqueIl faut prendre des mesures de protection contre les décharges électrostatiques.
Champ électromagnétique HF
DénominationChamp électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
Critère d'évaluationA
Transitoires électriques rapides (en salves)
DénominationPerturbations transitoires rapides (en salves)
Normes/PrescriptionsEN 61000-4-4
Critère d'évaluationL
Ondes de choc (Surge)
Normes/PrescriptionsEN 61000-4-5
Ondes de choc (Surge)
RemarqueCritère B
Perturbations conduites
DénominationGrandeurs perturbatrices acheminées
Normes/PrescriptionsEN 61000-4-6
Critère d'évaluationA
Montage
Type de montageNS 35/7,5
NS 35/15
NS 35/15-2,3
Montage sur rail DIN
Instructions de montagePour le pontage de la tension d'alimentation, le connecteur de bus sur rail DIN peut être utilisé et encliqueté sur un rail DIN de 35 mm selon EN 60715.
Emplacement pour le montageindifférent
