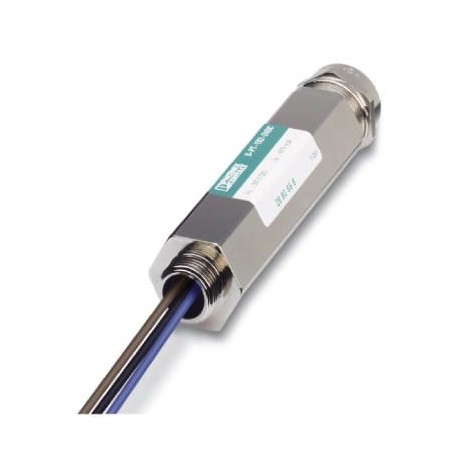

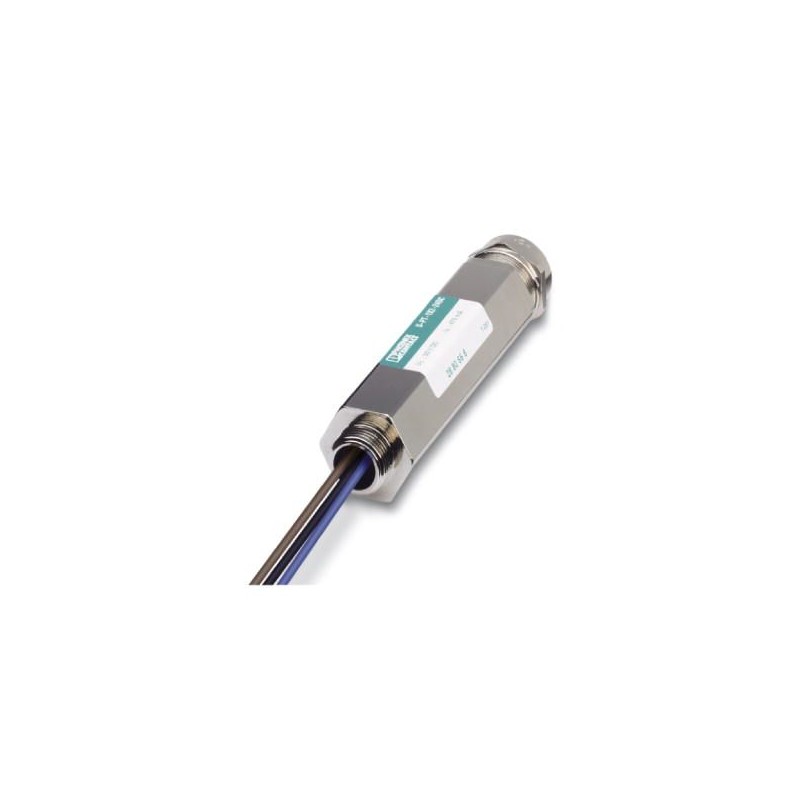

S-PT-1X2-24DC
2880668
PHOENIX_CONTACT
1
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2880668 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CL2231 - |
Pagina catalogo | Pagina 101 (C_4_2017) |
GTIN | 4046356049009 |
Peso per pezzo (confezione esclusa) | 352,520 g |
Numero tariffa doganale | 85363010 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
Grado di protezione | IP67 |
Materiale custodia | Pressofuso di zinco, superficie placcata in rame e nichelata |
---|---|
Colore | color argento |
Norme per distanze in aria e superficiali | IEC 60664-1 |
VDE 0110-1 | |
Tipo di montaggio | avvitamento diretto |
Tipo | Modulo a vite |
N. poli | 3 |
Direzione di azione | Line-Line & Line-Earth Ground |
Classe di prova IEC | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Tensione nominale UN | 24 V DC |
Massima tensione permanente UC | 40 V DC |
28 V AC | |
Corrente di dimensionamento | 450 mA (55 °C) |
Corrente attiva di esercizio ICa UC | ≤ 10 µA |
Corrente conduttori di terra IPE | ≤ 2 µA |
Corrente nominale dispersa In(8/20) µs (filo-filo) | 10 kA |
Corrente nominale dispersa In(8/20)µs (filo-terra) | 10 kA (per conduttore) |
Corrente nominale dispersa In(8/20) µs (schermatura-terra) | 10 kA (opzionale) |
Corrente dispersa a impulsi Iimp(10/350) µs | 1 kA |
Corrente dispersa Itotal(8/20) µs | 20 kA |
Corrente dispersa Itotal(10/350) µs | 2 kA |
Corrente dispersa Imax(8/20) µs max. (filo-filo) | 10 kA |
Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA (per conduttore) |
Corrente dispersa Imax(8/20) µs max. (schermatura-terra) | 10 kA |
Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 23 A |
Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
Corrente ad impulsi nominale Ian (10/1000)µs (schermatura-terra) | 100 A |
Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 55 V |
Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 450 V (messa a terra diretta) |
Limitazione di tensione in uscita a 1KV/µs (schermatura-terra) spike | ≤ 600 V (opzionale) |
Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 55 V |
Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 450 V (messa a terra diretta) |
Tensione residua con In(conduttore-conduttore) | ≤ 55 V |
Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 65 V |
Livello di protezione Up(conduttore-conduttore) | ≤ 80 V (C2 - 10 kV / 5 kA) |
Livello di protezione Up(conduttore-terra) | ≤ 450 V (C2 - 10 kV / 5 kA) |
Livello di protezione Up(schermatura-terra) | ≤ 600 V (C2 - 10 kV / 5 kA) |
Livello di protezione Upstatico (conduttore-conduttore) | ≤ 50 V (C2 - 10 kV / 5 kA) |
Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
Tempo di eccitazione tA (schermatura-filo) | ≤ 100 ns |
Attenuazione d’inserzione aE, simm. | tip. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
tip. 0,2 dB (≤ 300 kHz / 150 Ω) | |
Frequenza limite fg (3dB), simm. nel sistema a 50 Ohm | tip. 6 MHz |
Frequenza limite fg (3dB), simm. nel sistema a 150 Ohm | tip. 2 MHz |
Resistenza in serie | 2,2 Ω ±10 % |
Segnalazione protezione contro le sovratensioni guasta | nessuna |
Prefusibile necessario massimo | 500 mA (T) |
Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV/5 kA |
D1 - 1 kA | |
Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
D1 - 1 kA | |
Resistenza corrente impulsiva (schermatura-terra) | C2 - 10 kV / 5 kA |
D1 - 1 kA |
Collegamento | Connessione a vite |
---|---|
Tipo di collegamento IN | Morsetti a vite |
Tipo di collegamento OUT | Cavo di collegamento |
Tecnica di connessione | Connessione a vite |
Filettatura | M3 |
Coppia di serraggio | 0,6 Nm |
Lunghezza di spelatura | 6 mm |
Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
Sezione conduttore AWG | 26 ... 16 |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
