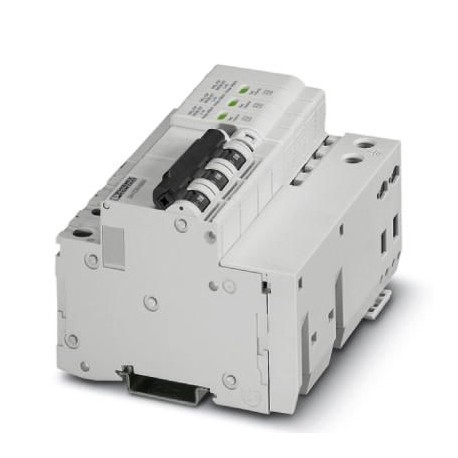

VAL-CP-MCB-3C-350/40/FM 2882776 PHOENIX CONTACT Scaricatori di sovratensioni tipo 2
VAL-CP-MCB-3C-350/40/FM
2882776
PHOENIX_CONTACT
Scaricatori di sovratensioni tipo 2
Combinazione di protezione contro le sovratensioni di tipo 2 e prefusibile di sfortuna, con monitoraggio dello scaricatore e del prefusibile, in combinazione con indicazione di stato e contatto di indicazione remota. Implementazione: sistema a 4 conduttori (L1, L2, L3, PEN), montaggio su guida portante NS 35
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2882776 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1314 - |
| Pagina catalogo | Pagina 66 (C_4_2017) |
| GTIN | 4046356175838 |
| Peso per pezzo (confezione esclusa) | 768,900 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | HU (Ungheria) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
Generalità
| Classe di prova IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Sistema di alimentazione di corrente IEC | TN-C |
| Dispositivi di protezione | L-PEN |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | grigio luce RAL 7035 |
| Materiale custodia | PBT-FR |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida bicomponente a innesto |
| N. poli | 3 |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
Circuito di protezione
| Tensione nominale UN | 240/415 V AC (TN-C) |
|---|---|
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 350 V AC |
| Corrente nominale dispersa In(8/20)µs | 20 kA |
| Max. corrente dispersa Imax(8/20) µs | 30 kA |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up | ≤ 2,5 kV |
| Tensione residua Ures | ≤ 2,3 kV (con In) |
| ≤ 1,6 kV (a 10 kA:) | |
| ≤ 1,3 kV (a 5 kA:) | |
| ≤ 1 kV (a 3 kA:) | |
| Comportamento TOV con UT | 415 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| Tempo di risposta tA | ≤ 25 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 40 A (gG) |
Indicazione/segnalazione a distanza
| Funzione di inserzione | Contatti di scambio |
|---|---|
| Tensione di esercizio | 250 V AC |
| 250 V DC | |
| Corrente d'esercizio | 1 mA AC ... 2 A AC |
| 1 mA DC ... 50 mA DC | |
| Collegamento | Morsetto a vite estraibile |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza di spelatura | 7 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
Dati di connessione
| Denominazione collegamento | Collegamento circuito di protezione |
|---|---|
| Collegamento | Connessione a vite |
| Coppia di serraggio | 3,5 Nm |
| Lunghezza di spelatura | 14 mm |
| Sezione conduttore flessibile | 4 mm² ... 25 mm² |
| Sezione conduttore rigida | 4 mm² ... 35 mm² |
| Sezione conduttore AWG | 18 ... 2 |
| Denominazione collegamento | Connessione PE |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 4,5 Nm |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 2,5 mm² ... 16 mm² |
| Sezione conduttore rigida | 2,5 mm² ... 25 mm² |
| Sezione conduttore AWG | 12 ... 4 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 61643-11 2011 |
|---|---|
| EN 61643-11 2012 | |
| IEC 60364-4-443 | |
| IEC 60364-5-534 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | No |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | Sì |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | No |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| corrente impulsiva di dispersione nominale (8/20 µs) (EF004214) | 15 kA |
| corrente impulsiva di scarica (8/20 µs) max. (EF012274) | 30 kA |
| tensione permanente AC max. (EF004198) | 350 V |
| livello di protezione L-N (EF004236) | 2.5 kV |
| protezione da sovratensioni max. collegamento in serie (fusibile) (EF015963) | 40 A |
| resistenza al corto circuito (Isccr) (EF012627) | 25 kA |
| fusibile ausiliario integrato (EF008797) | Sì |
| senza corrente di perdita (EF016002) | No |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| grandezza di costruzione (EF002566) | altro |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 4 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 25 mm² |
| con contatto telecomunicazioni (EF000422) | Sì |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 2 (EF004230) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2882776-VAL-CP-MCB-3C-350/40/FM | 198 Kbytes |
|
