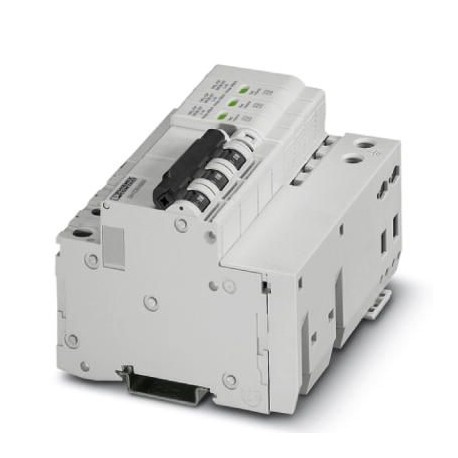

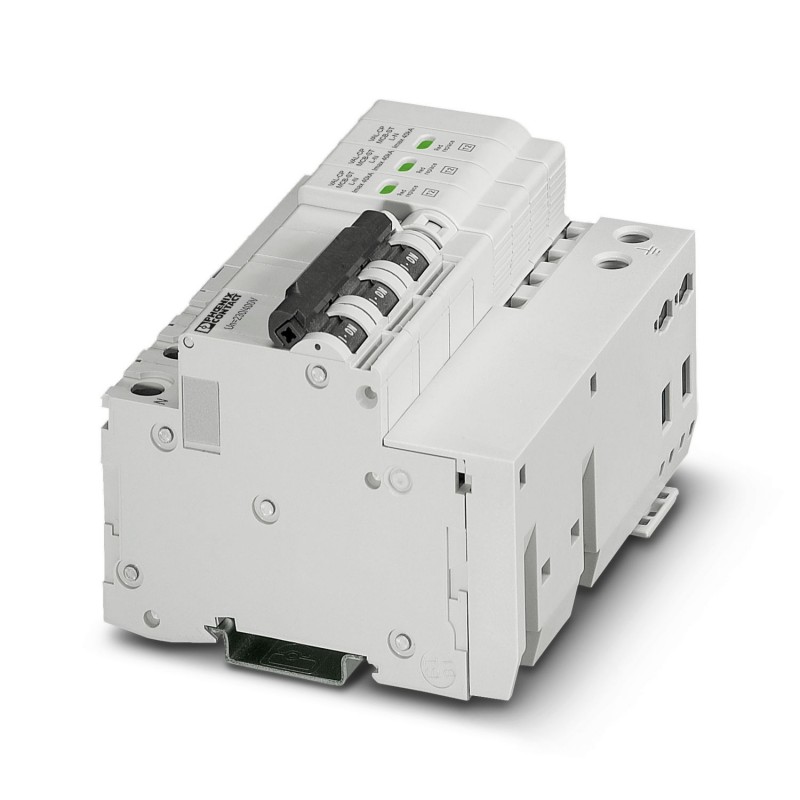

VAL-CP-MCB-3C-350/40/FM 2882776 PHOENIX CONTACT Parasurtenseur de type 2
VAL-CP-MCB-3C-350/40/FM
2882776
PHOENIX_CONTACT
Parasurtenseur de type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2882776 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 66 (C-4-2017) |
| GTIN | 4046356175838 |
| Poids par pièce (hors emballage) | 0,769 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | HU (Hongrie) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-C |
| Circuits de protection | L-PEN |
| Type de montage | Profilé : 35 mm |
| Coloris | gris clair RAL 7035 |
| Matériau du boîtier | PBT-FR |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 3 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
Circuit de protection
| Tension nominale UN | 240/415 V AC (TN-C) |
|---|---|
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 350 V AC |
| Courant nom. de décharge In(8/20)µs | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 30 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 2,5 kV |
| Tension résiduelle Ures | ≤ 2,3 kV (pour In) |
| ≤ 1,6 kV (pour 10 kA) | |
| ≤ 1,3 kV (à 5 kA) | |
| ≤ 1 kV (pour 3 kA) | |
| Réponse au TOV pour UT | 415 V AC (5 s / mode résistance) |
| 457 V AC (120 min / mode défaillance sécurisée) | |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage simple en V | 40 A (gG) |
Affichage / Signalisation à distance
| Fonction de commutation | Inverseur |
|---|---|
| Tension de service | 250 V AC |
| 250 V DC | |
| Courant de service | 1 mA AC ... 2 A AC |
| 1 mA DC ... 50 mA DC | |
| Type de raccordement | Raccordement vissé enfichable |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
Caractéristiques de raccordement
| Dénomination connexion | Connexion du circuit de protection |
|---|---|
| Type de raccordement | Raccordement vissé |
| Couple de serrage | 3,5 Nm |
| Longueur à dénuder | 14 mm |
| Section de conducteur souple | 4 mm² ... 25 mm² |
| Section de conducteur rigide | 4 mm² ... 35 mm² |
| Section conduct. AWG | 18 ... 2 |
| Dénomination connexion | Raccordement PE |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M5 |
| Couple de serrage | 4,5 Nm |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 2,5 mm² ... 16 mm² |
| Section de conducteur rigide | 2,5 mm² ... 25 mm² |
| Section conduct. AWG | 12 ... 4 |
Normes et spécifications
| Normes / Spécifications | CEI 61643-11 2011 |
|---|---|
| EN 61643-11 2012 | |
| CEI 60364-4-443 | |
| CEI 60364-5-534 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
