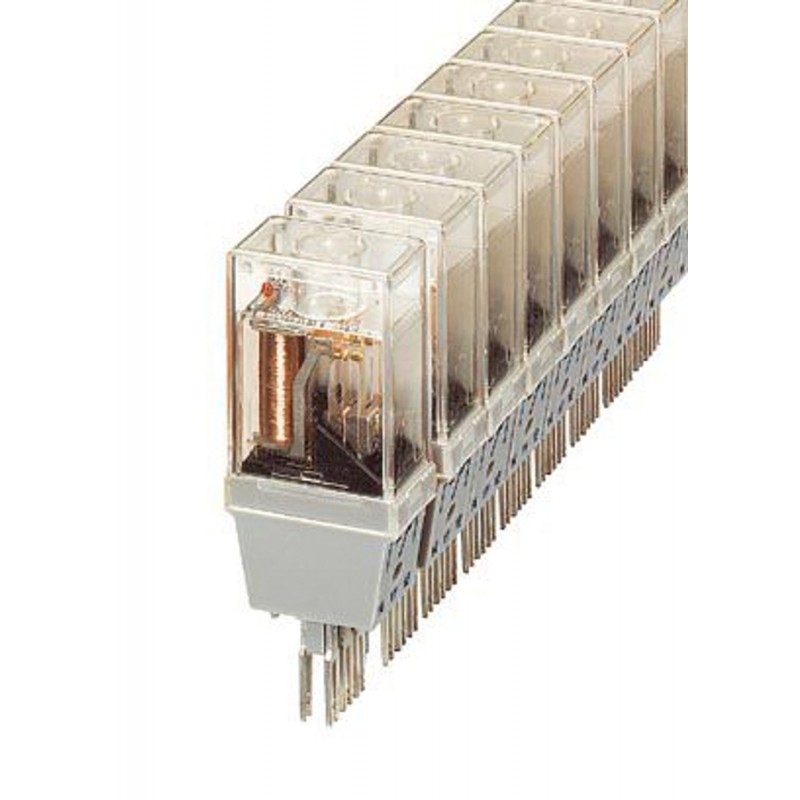

ST-REL3-SG 24/21 2822011 PHOENIX CONTACT Spina a relè
ST-REL3-SG 24/21
2822011
PHOENIX_CONTACT
Spina a relè
Staffa relè a innesto, dotata di Siemens-KAMMRELAIS®, contatti (Ag): Medie potenze, 1 contatto commutato, tensione di ingresso 24 V DC, con indicatore luminoso, collegabile ai morsetti di base
Connettore relè, dotato di Siemens KAMMRELAIS, ® contatti (Ag): carichi medi, 1 contatto di commutazione, tensione di ingresso 24 V DC, con display a LED, collegabile ai morsetti di base
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2822011 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6122 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 81 (IF_2002) |
| GTIN | 4017918077167 |
| Peso per pezzo (confezione esclusa) | 46,270 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,1 |
| Corrente d'ingresso tipica con UN | 32 mA |
| Tempo di eccitazione tipica | 8 ms (a DC) |
| Tempo di diseccitazione tipico | 15 ms (a DC) |
| Circuito di protezione | Smorzamento, protezione contro inversione polarità Diodo di smorz., diodo contro inv. polarità |
| Indicazione tensione di esercizio | sì |
| Potenza dissipata in condizioni nominali | 0,77 W |
Lato contatti
| Esecuzione dei contatti | 1 di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | Ag, doratura sottile |
| Max. tensione commutabile | 250 V AC/DC |
| Max. corrente d'inserzione | 5 A |
| Corrente di carico permanente | 5 A |
| Max. potenza commutabile (carico ohmico) | 120 W (con 24 V DC) |
| 60 W (con 48 V DC) | |
| 50 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 70 W (con 220 V DC) | |
| 500 VA (con 250 V AC) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 1 kV AC (50 Hz, 1 min) |
|---|---|
| Funzionamento | 100 % ED |
| Durata meccanica | ca. 107cicli di manovre (ca.106con relè AC) |
| Peso netto (SAP) | 46,27 g |
Normative e prescrizioni
| Norme/Disposizioni | DIN VDE 0110b, Gr. C per 250 V AC |
|---|---|
| DIN VDE 0160 (nelle parti pertinenti) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
