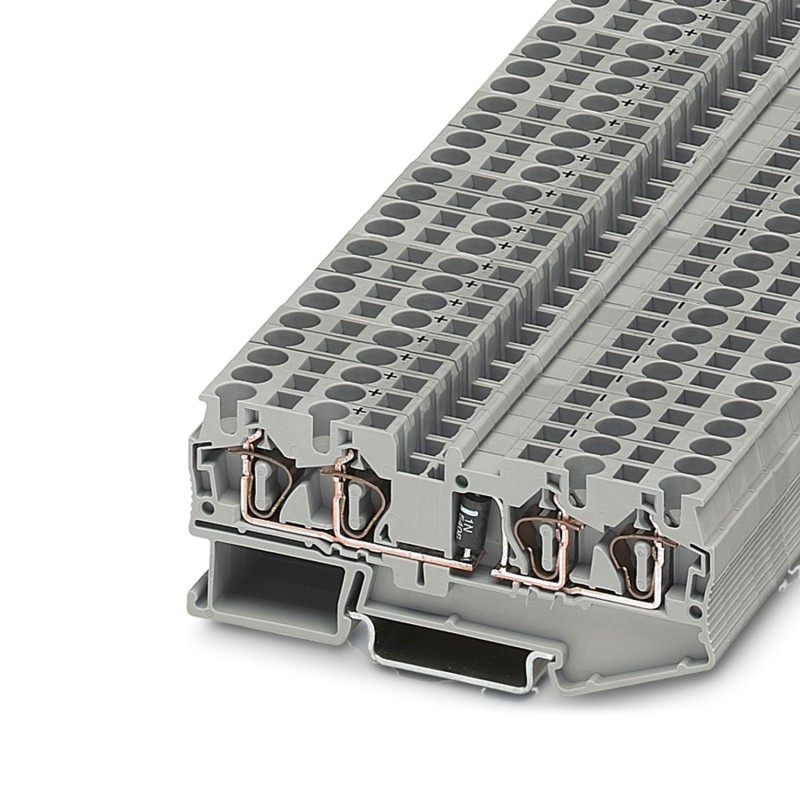

ST 4-QUATTRO-DIO 1N 5408K /R-L 3036535 PHOENIX CONTACT Componente della morsettiera
ST 4-QUATTRO-DIO 1N 5408K /R-L
3036535
PHOENIX_CONTACT
50
Componente della morsettiera
Morsettiera per componenti, con diodo 1N 5408K installato, tensione nominale: 800 V, corrente nominale: 1,5 A, numero di collegamenti: 4, tipo di collegamento: Collegamento a molla, Sezione di dimensionamento: 1 mm², sezione: 0,08 mm² - 6 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Tre millioni trenta sei mila cinque cento trenta cinque |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356986908 |
| Peso per Pezzo (escluso imballaggio) | 14.910 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | PL (Polonia) |
Generale
| Numero di livelli | Uno |
|---|---|
| Numero di connessioni | Quattro |
| Potenzialità | Uno |
| Sezione trasversale nominale | 4 mm2 |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Tensione d'impulso | 8 kV |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Gruppo materiali isolanti | Io |
| Massima corrente di carico | 1.5 A (max. corrente è determinata dal diodo. Diodo integrato 1N 5408K, inversione di tensione di 1000 V, corrente continua massima di 1,5 A.) |
| Corrente nominale IN | 1,5 A |
| Tensione nominale UN | 800 V |
| Aprire il pannello laterale | Sì |
| Relativo materiale di isolamento temperatura dell'indice (Elec., UL 746 B) | 130 °C |
| Temperatura indice di materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Statico materiale isolante applicazione a freddo | -60 °C |
| Comportamento all'incendio di veicoli ferroviari (DIN 5510-2) | Test superato |
| Fiamma metodo di prova DIN EN 60695-11-10) | V0 |
| Indice di ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | Due |
| NF F16-101, NF F10-102 Classe F | Due |
| Superficie di infiammabilità NFPA 130 (ASTM E 162) | passato |
| Specifica la densità ottica dei fumi NFPA 130 (ASTM E 662) | passato |
| Fumo, gas di tossicità NFPA 130 (SMP 800C) | passato |
| Calorimetrico di rilascio di calore NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 6.2 mm |
|---|---|
| Coperchio larghezza | 2.2 mm |
| Lunghezza | 87 mm |
| Altezza NS 35/7,5 | 36.5 mm |
| Altezza NS 35/15 | 44 mm |
Connessione dati
| Metodo di connessione | Primavera-gabbia di connessione |
|---|---|
| Connessione in acc. con standard | IEC 60947-7-1 |
| Sezione conduttore solido min. | 0,08 mm2 |
| Sezione conduttore solid max. | 6 mm2 |
| Sezione conduttore AWG min. | Venti otto |
| Sezione conduttore AWG max. | Dieci |
| Sezione conduttore flessibile min. | 0,08 mm2 |
| Sezione conduttore flessibile max. | 4 mm2 |
| Min. AWG sezione conduttore flessibile | Venti otto |
| Max. AWG sezione conduttore flessibile | Dodici |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,14 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 4 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,14 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 4 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, max. | 1 mm2 |
| Lunghezza di spelatura | 8 mm 10 mm ... |
Norme e Regolamenti
| Connessione in acc. con standard | IEC 60947-7-1 |
|---|---|
| Classe di infiammabilità secondo UL 94 | V0 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Classificazioni
eCl@ss 5.1Venti sette millioni cento quaranta un mille centoeCl@ss 6.0Venti sette millioni cento quaranta un mille centoeCl@ss 7.0Venti sette millioni cento quaranta un mille cento venti setteeCl@ss 8.0Venti sette millioni cento quaranta un mille cento venti setteeCl@ss 9.0Venti sette millioni cento quaranta un mille cento venti sette
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
