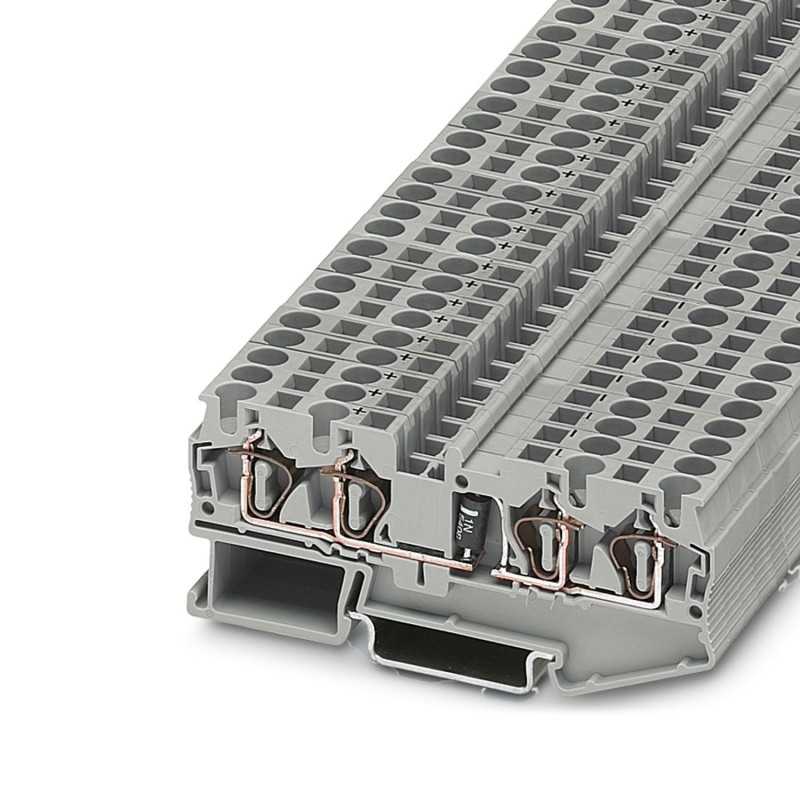

ST 4-QUATTRO-DIO 1N 5408K /R-L 3036535 PHOENIX CONTACT Component-terminal-block
ST 4-QUATTRO-DIO 1N 5408K /R-L
3036535
PHOENIX_CONTACT
50
Component-terminal-block
Reihenklemme für Komponenten, mit eingebauter Diode 1N 5408K, Nennspannung: 800 V, Nennstrom: 1,5 A, Anzahl Anschlüsse: 4, Anschlussart: Federanschluss, Dimensionierungsquerschnitt: 1 mm², Querschnitt: 0,08 mm² - 6 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Drei Millionen sechs und dreißig tausend fünf hundert fünf und dreißig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4046356986908 |
| Gewicht pro Stück (exklusive Verpackung) | 14.910 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | PL (Polen) |
Allgemeine
| Anzahl der Ebenen | Eins |
|---|---|
| Anzahl der verbindungen | Vier |
| Potenziale | Eins |
| Nennquerschnitt | 4 mm2 |
| Farbe | Grau |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Bemessungsstoßspannung | 8 kV |
| Grad der Verschmutzung | Drei |
| Überspannungskategorie | III |
| Dämmstoff-Gruppe | Ich |
| Maximaler Laststrom | 1,5 A (max. Strom wird bestimmt durch die diode. Integrierte diode 1N 5408K, Sperrspannung 1000 V, den maximalen kontinuierlichen Strom von 1,5 A.) |
| Nennstrom IN | 1,5 A |
| Nennspannung UN | 800 V |
| Öffnen Sie Seite-panel | Ja |
| Relative Isolierung material Temperatur-index (Elektr., UL 746 B) | 130 °C |
| Temperatur-index der Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Statische Dämmstoff-Anwendung in kalten | -60 °C |
| Verhalten im Feuer für Schienenfahrzeuge (DIN 5510-2) | Test bestanden |
| Flamme-test-Methode (DIN EN 60695-11-10) | V0 |
| Sauerstoff-index (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF-F10-102 Klasse I | Zwei |
| NF F16-101, NF-F10-102 Klasse F | Zwei |
| Oberfläche Entflammbarkeit NFPA 130 (ASTM E 162) | übergeben |
| Spezifische optische Dichte von Rauch NFPA 130 (ASTM E-662) | übergeben |
| Die rauchgastoxizität NFPA 130 (SMP 800C) | übergeben |
| Kalorimetrische Wärmeabgabe NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL-3 |
Verbindungsdaten
| Verbindungs-Methode | Frühlings-Käfig-Verbindung |
|---|---|
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Leiterquerschnitt Feste min. | 0,08 mm2 |
| Leiterquerschnitt solid max. | 6 mm2 |
| Leiterquerschnitt AWG min. | Acht und zwanzig |
| Leiterquerschnitt AWG max. | Zehn |
| Leiterquerschnitt flexibel min. | 0,08 mm2 |
| Leiterquerschnitt flexibel max. | 4 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Acht und zwanzig |
| Max. AWG Leiterquerschnitt, flexibel | Zwölf |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,14 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 4 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,14 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 4 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max. | 1 mm2 |
| Abisolierlänge | 8 mm 10 mm ... |
Normen und Vorschriften
| Verbindung im acc. mit standard | IEC 60947-7-1 |
|---|---|
| Entflammbarkeit nach UL 94 | V0 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL-3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL-3 |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzig
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
