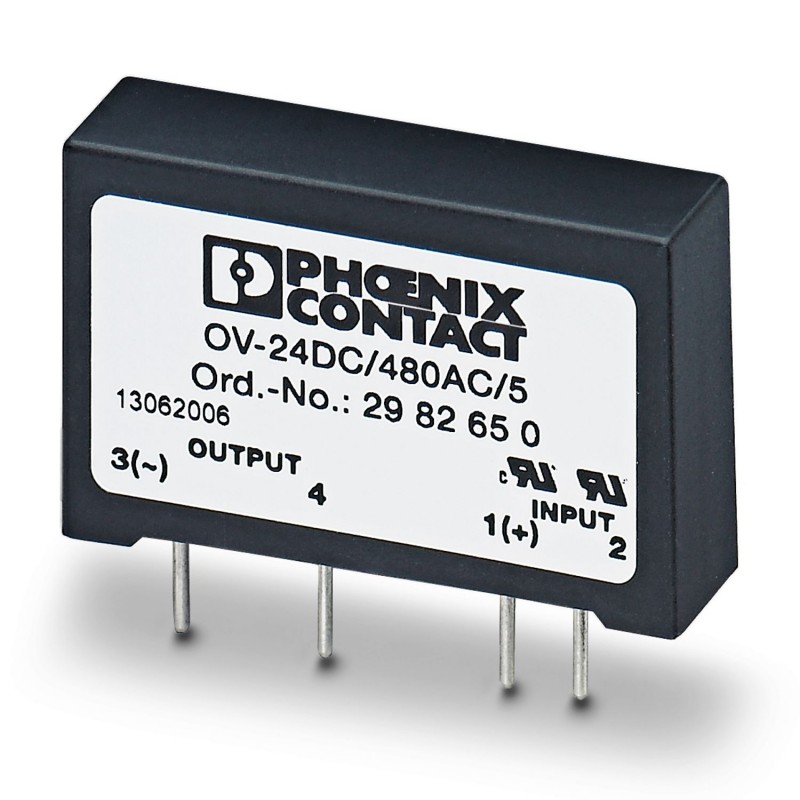

OV-24DC/480AC/5 2982650 PHOENIX CONTACT Relè semiconduttore
OV-24DC/480AC/5
2982650
PHOENIX_CONTACT
10
Relè semiconduttore
Relè a stato solido, per l'amplificazione del segnale e la separazione galvanica dei circuiti di controllo e di carico, inseribile in prese a spina per la saldatura SIM-AMS, o con collegamento a scheda per il montaggio diretto sulla scheda a circuito stampato, ingresso: 4-32 V DC, uscita: 12-530 V AC/5 A
Relè statico per l’amplificazione del segnale e la separazione galvanica tra il circuito di comando e il campo, innestabile sullo zoccolo SIM-AMS o con connessione per scheda per montaggio diretto su circuito stampato, ingresso: 4-32 V DC, uscita: 12-530 V AC/ 5 A
relè > accoppiatore ottico
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Relè singolo a stato solido |
| Funzionamento | 100 % ED |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 17.05.2024 |
| Revisione articolo | 00 |
| Caratteristiche di isolamento | |
| isolamento | Isolamento di base |
| Tensione di prova (Ingresso/uscita) | 4 kV (50 Hz, 1 min., ingresso/uscita) |
| Tensione d'ingresso nominale UN | 24 V DC |
| Range tensione d'ingresso | 4 V DC ... 32 V DC |
| Soglia di commutazione segnale "0" tensione | < 1,2 V DC |
| Soglia di commutazione segnale "1" tensione | > 3,5 V DC |
| Corrente d'ingresso tipica con UN | 10 mA |
| Tempo di accensione tipico | ms (max. ½ periodo) |
| Tempo di disinserzione tipico | ms (max. ½ periodo) |
| Frequenza di trasmissione | 25 Hz |
| Tipo di uscita digitale | elettronica |
| Range tensione d'uscita | 12 V AC ... 530 V AC (45/65 Hz) |
| Corrente di carico permanente | 5 A (vedere curva derating) |
| Corrente di carico minima | 20 mA |
| Corrente di dispersione | < 1 mA |
| Corrente impulsiva | 80 A (tp = 20 ms) |
| Sfasamento cos phi min | 0,5 |
| Integrale di carico limite | 50 A2s |
| Tensione d'interdizione di punta | 1000 V (Tensione inversa di picco periodica) |
| Caduta di tensione alla max. corrente limite permanente | 1,2 V |
| Collegamento d'uscita | 2 conduttore |
| Disegno quotato |  |
| Larghezza | 10,5 mm |
| Altezza | 43 mm |
| Profondità | 25,4 mm |
| Colore | nero (RAL 9005) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -20 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| UKCA | |
| Certificato | Conformità UKCA |
| Norme/Disposizioni | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 61000-4-6 | |
| EN 55011 |
| Nota per il montaggio | affiancabile con distanza > 20 mm |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| tensione d'ingresso (EF003840) | 4 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| tensione d'uscita (EF003933) | 12 V |
| corrente d'esercizio nominale Ie (EF001443) | 5 A |
| tipo di uscita digitale (EF003601) | elettronico |
| con indicatore a LED (EF005950) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2982650-OV-24DC/480AC/5 | 122 Kbytes |
|
