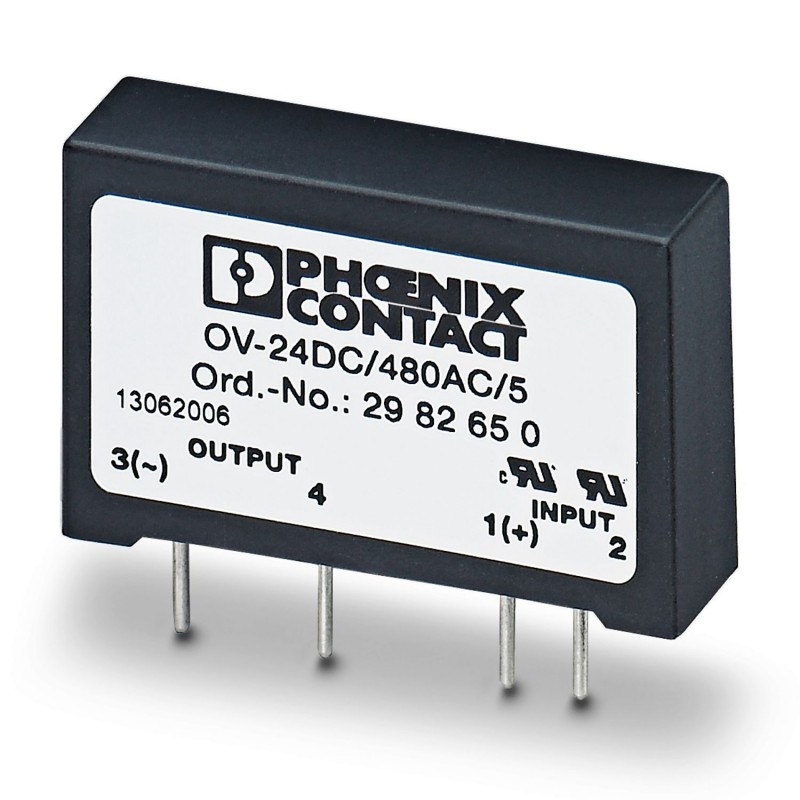

OV-24DC/480AC/5 2982650 PHOENIX CONTACT Relé de estado sólido, para la amplificación de señales y la separac..
OV-24DC/480AC/5
2982650
PHOENIX_CONTACT
10
Relé de estado sólido, para la amplificación de señales y la separación galvánica de los circuitos de mando y de carga, enchufable en zócalos enchufables para soldar SIM-AMS, o con conexión para tarjeta para el montaje directo en la placa de circuito impreso, entrada: 4-32 V DC, salida: 12-530 V AC/5 A
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2982650 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK61G2 - |
| Página del catálogo | Página 559 (C_7_2013) |
| EAN | 4046356131667 |
| Peso por unidad (sin incluir el embalaje) | 24,700 g |
| Número de tarifa arancelaria | 85362010 |
| País de origen | MT (Malta) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Rango de tensión de entrada | 4 V DC ... 32 V DC |
| Umbral de conmutación Señal "0" Tensión | < 1,2 V DC |
| Umbral de conmutación Señal "1" Tensión | > 3,5 V DC |
| Corriente de entrada típica a UN | 10 mA |
| Tiempo de conexión típico | ms (periodo ½ máx.) |
| Tiempo de desconexión típico | ms (periodo ½ máx.) |
| Frecuencia de transmisión | 25 Hz |
Datos de salida
| Gama de tensión de salida | 12 V AC ... 530 V AC (45/65 Hz) |
|---|---|
| Corriente constante límite | 5 A (ver curva derating) |
| Corriente de carga mínima | 20 mA |
| Corriente de fuga | < 1 mA |
| Corriente transitoria | 80 A (tp = 20 ms) |
| Integral de carga límite | 50 A2s |
| Tensión inversa de punta | 1000 V (Tensión inversa de punta periódica) |
| Caída de tensión con corriente constante límite máxima | 1,2 V |
| Circuito de salida | 2 conductores |
Generalidades
| Tensión de prueba Entrada/salida | 4 kV (50 Hz, 1 min) |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineable con separación > 20 mm |
| Modo operativo | Tiempo de trabajo 100 % |
| Normas/especificaciones | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 61000-4-6 | |
| EN 55011 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 61000-4-6 | |
| EN 55011 | |
| Aislamiento | Aislamiento básico |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2982650-OV-24DC/480AC/5 | 122 Kbytes |
|
