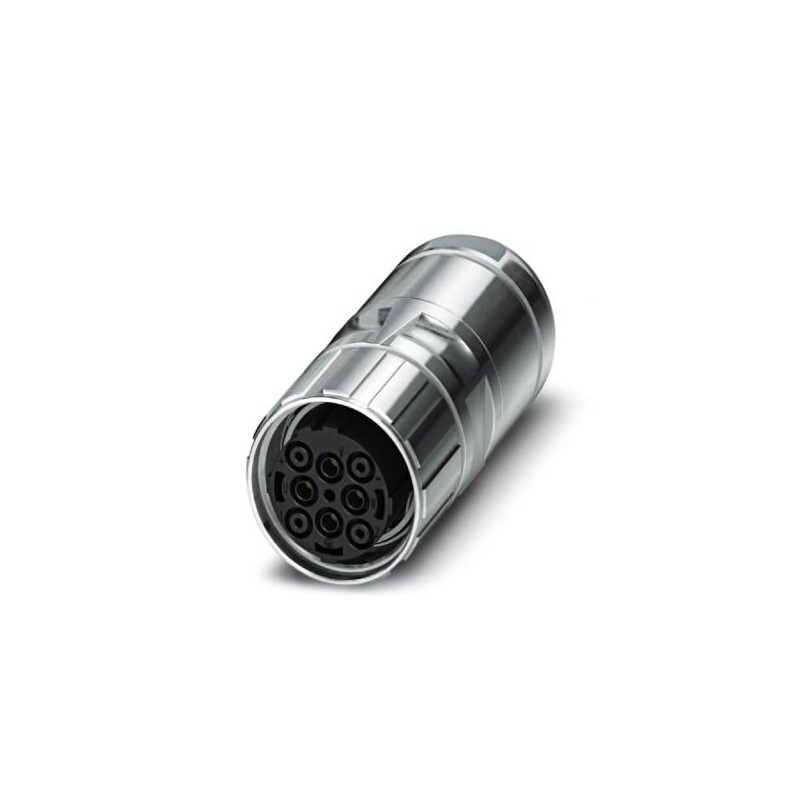

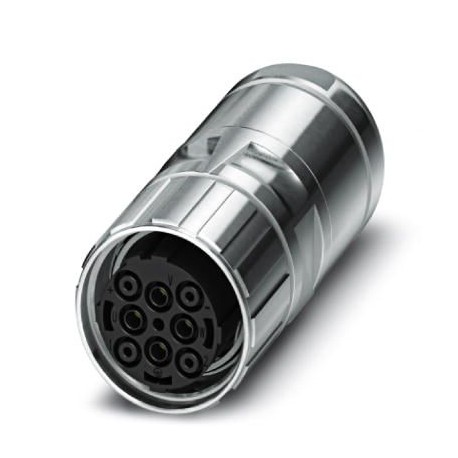

SM-7ES1N8A8S24 1613530 PHOENIX CONTACT Connettore per cavi
SM-7ES1N8A8S24
1613530
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Connettore per cavi
Connettore. per cavi, lungo dritto, Blocco a vite, M40, numero di poli: 4+3+PE, tipo di contatto: Femmina, schermato: sì, indice di protezione: IP67, gamma di diametri del cavo: 20,5 mm ... 26,5 mm, numero di poli: 8, tipo di collegamento: Collegamento a crimpare, serie: SM
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1613530 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABRCCA - |
| Pagina catalogo | Pagina 164 (C_2_2017) |
| GTIN | 4046356400886 |
| Peso per pezzo (confezione esclusa) | 375,400 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Generalità
| Nota | Istruzioni per l’ordine: Contatti a crimpare 4 x Ø 2 mm, 4 x Ø 3,6 mm da ordinare separatamente |
|---|---|
| Tipo di bloccaggio | Bloccaggio a vite |
| Codifica | N |
| Tipo di collegamento contatti | Attacco a crimpare |
| Tipologia contatti | femmina |
| N. poli | 8 |
| Diametro contatti Contatti di potenza | 3,6 mm |
| Tensione nominale per contatto di potenza a 25°C | 70 A |
| Diametro contatti Contatti per segnale | 2 mm |
| Tensione nominale per contatto per segnale a 25°C | 30 A |
| Inserimento conduttore | 20,5 mm ... 26,5 mm |
| Avvitamento custodia Pg | senza |
Materiale
| Materiale custodia | Parti rotanti: lega rame-zinco (CuZn), alluminio (Al), parti in pressofuso: zinco (GD-Zn) |
|---|---|
| Materiale corpo isolante | PA 6.6 |
| Materiale guarnizione e O-ring | FPM |
Indicazioni a norma DIN EN 61984:2001
| Altezza d'installazione max. | 3000 m |
|---|---|
| Tensione nominale/d'esercizio contatti di potenza | 630 V |
| Tensione impulsiva di dimen. contatti di potenza | 6 kV |
| Categoria di sovratensione contatti di potenza | III |
| Grado di inquinamento contatti di potenza | 3 |
| Tensione nominale/d'esercizio contatti di segnale | 250 V |
| Tensione impulsiva di dimen. contatti di segnale | 4 kV |
| Categoria di sovratensione contatti di segnale | III |
| Grado di inquinamento contatti di segnale | 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440102eCl@ss 8.027440102eCl@ss 9.027440103
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 8 |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 630 V |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| tipo di bloccaggio (EF000208) | altro |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
