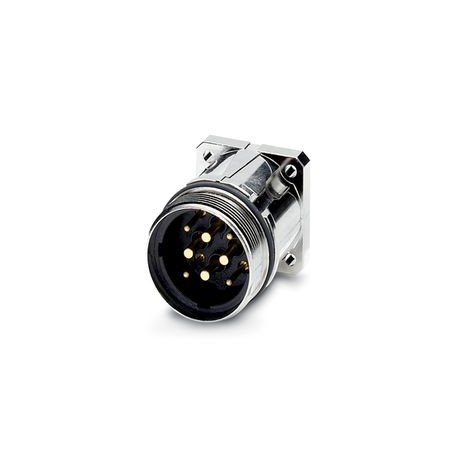

SM-7EPWN8AWT00X 1242766 PHOENIX CONTACT Conect. spina. essere apar. parete frontale, diritto, per bloccaggio..
SM-7EPWN8AWT00X
1242766
PHOENIX_CONTACT
Conect. spina. essere apar. parete frontale, diritto, per bloccaggio standard e SPEEDCON, M40, numero di vie: 4+3+PE, tipo di connessione dei contatti: Maschio, O-ring assiale, 4x Ø4,2, schermato: sì, Misura flangia: 40 mm x 40 mm, Grado di protezione: IP67, Numero di poli: 8, Tipo di connessione: Connessione a crimpare, serie: SM, L'articolo non contiene piombo secondo la direttiva RoHS II senza eccezioni 6c (Pb<.; 0,1 %)
Connettore per apparecchi anteriore, diritto, per bloccaggio standard e SPEEDCON, M40, numero poli: 4+3+PE, tipo di connessione del contatto: Spina, O-ring assiale, 4x Ø4,2, schermata: sì, misura flangia: 40 mm x 40 mm, grado di protezione: IP67, numero poli: 8, tipo di connessione: Connessione a crimpare, serie: SM, L'articolo è senza piombo secondo la direttiva RoHS II senza eccezione 6c (Pb < 0,1 %)
connettori ad innesto > connettore circolare, da incasso (senza cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | Contatti a crimpare 4 x Ø 2 mm, 4 x Ø 3,6 mm da ordinare separatamente |
| Avvertenza di sicurezza | |
| Indicazioni di sicurezza | AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose. |
| • AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato. | |
| • AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico. | |
| • I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici. | |
| • Durante il funzionamento del connettore in ambienti esterni, tali ambienti vanno protetto dagli influssi ambientali. | |
| • I prodotti confezionati non vanno manipolati o aperti in modo errato. | |
| • Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products). | |
| • In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente. | |
| • Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa | |
| • Assicurarsi che la messa a terra di protezione o di funzionamento sia inserita correttamente. | |
| • Per raggruppare diversi circuiti elettrici in un cavo e/o in un connettore valgono le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Utilizzare esclusivamente l'utensile raccomandato da Phoenix Contact | |
| • Osservare le istruzioni di installazione / i documenti di Design In relativi al prodotto nell'area di download nel web al sito phoenixcontact.com/products. | |
| • Utilizzare il connettore solo allo stato completamente innestato e bloccato. | |
| • Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa. | |
| • Tenere conto del raggio di piegatura minimo del cavo. Posare il cavo senza ritorcerlo. | |
| • Il connettore si riscalda durante l'esercizio normale. In base alle condizioni ambientali, la superficie del connettore può subire un riscaldamento continuo. In questo caso l'utente è responsabile dell'applicazione delle avvertenze di sicurezza (ad es. DIN EN ISO 13732-1:2008-12). | |
| Montaggio | 4x Ø4,2 |
| Collegamento | Connessione a crimpare |
| Tipo di prodotto | Connettori circolari (lato apparecchio) |
| N. poli | 8 |
| Piano d'inserimento | 4+3+PE |
| Applicazione | Potenza |
| Serie | SM |
| Schermato | sì |
| Codifica | N |
| Tipo di filettatura | M40 |
| Custodia | |
| Misura flangia | 40 mm x 40 mm |
| Materiale guarnizione | FPM |
| Materiale custodia | Parti rotanti: lega rame-zinco (CuZn), parti in pressofuso: zinco (GD-Zn) |
| Materiale corpo isolante | PA 6.6 |
| Materiale guarnizione e O-ring | FPM |
| Materiale custodia | Metallo |
| Contatti | |
| Diametro contatto | 3,6 mm |
| Corrente massima | 70 A |
| Tensione nominale UN | 630 V |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Contatti | |
| Diametro contatto | 2 mm |
| Corrente massima | 30 A |
| Tensione nominale UN | 250 V |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 4 kV |
| Connessione conduttori | |
| Collegamento | Connessione a crimpare |
| Tipo di connessione del contatto | Spina |
| Tipo | diritto |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Posizione elevata | 3000 m |
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 8 |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 630 V |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| tipo di bloccaggio (EF000208) | altro |
| con conduttore di protezione (EF007468) | No |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
