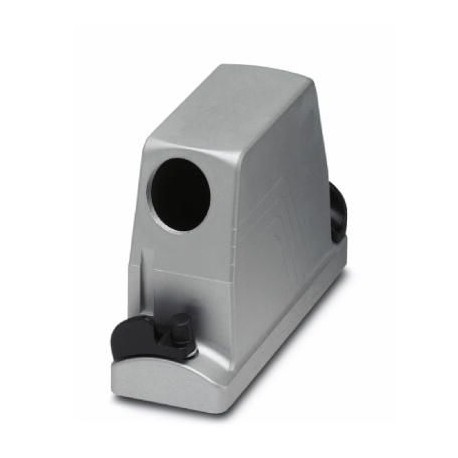

HC-B 24-TMB-100/O1STM40S-EMV 1604609 PHOENIX CONTACT Custodia EMC
HC-B 24-TMB-100/O1STM40S-EMV
1604609
PHOENIX_CONTACT
10
Custodia EMC
Custodia per antenna HEAVYCON ADVANCE EMV B24, con chiusura a baionetta, altezza 100 mm, con filettatura 1 x M40, uscita cavo laterale
connettori ad innesto > Cassetta per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1604609 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BF7AAA - |
| Pagina catalogo | Pagina 479 (PC_2009) |
| GTIN | 4017918948283 |
| Peso per pezzo (confezione esclusa) | 456,000 g |
| Numero tariffa doganale | 85389099 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 100 mm |
|---|---|
| Larghezza | 57 mm |
| Lunghezza | 152 mm |
| Lunghezza della sezione di montaggio | 112 mm |
| Larghezza della sezione di montaggio | 35 mm |
Condizioni ambientali
| Grado di protezione custodia (IP) | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
Generalità
| Nota | per inserti portacontatti HC-B24, BB46, D64, DD108, HV10/16, M |
|---|---|
| Dimensioni | B24 |
| Tipo di custodia | Custodia protettiva |
| Colore | grigio |
| Tipo di bloccaggio | Bloccaggio a baionetta |
| Numero uscite cavi | 1 |
| Uscita cavo | laterali |
| Collegamento a vite | senza |
| Tipo di collegamento a vite | 1x M40 |
| Materiale custodia | Pressofuso di alluminio |
| Materiale superficie custodia | rivestimento con polveri |
| Materiale guarnizione | NBR, conduttivo |
| Materiale delle impugnature di bloccaggio | PA-GF |
| Indicazione per il montaggio | Per garantire il funzionam. del contatto dei cond. di terra anche in caso di inserim. obliquo, entrambe le flange di incasso devono possedere un contatto elettrico sufficiente con parete di installaz. metallica. |
| Montaggio | Un'eventuale verniciatura con polveri con effetto isolante presente sulla parete del quadro elettrico deve essere rimossa nell'area della guarnizione profilata, in modo da ottenere un'elevata azione schermante. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440202eCl@ss 8.027440202eCl@ss 9.027440202
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 57 mm |
| altezza (EF000040) | 100 mm |
| profondità (EF000049) | 152 mm |
| tipo di scatola (EF006980) | alloggiamento spina |
| materiale della scatola (EF001596) | alluminio |
| rivestimento scatola (EF001601) | rivestito a polvere |
| colore della scatola (EF000136) | grigio |
| disposizione dell'ingresso cavi (EF008218) | laterale |
| posizione della staffa (EF008459) | senza |
| con premistoppa (EF000735) | No |
| tipo di fissaggio del premistoppa (EF012210) | metrico |
| con coperchio a cerniera (EF000117) | No |
| con distanziatore (EF005072) | No |
| con guarnizione di tenuta (EF005610) | Sì |
| numero di ingressi per conduttori (EF000437) | 1 |
| tipo di bloccaggio (EF000208) | baionetta |
| temperatura d'esercizio (EF002393) | -40 °C |
| versione EMC (EF001062) | Sì |
| grado di protezione (IP), montato (EF007466) | IP65 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1604609-HC-B 24-TMB-100/O1STM40S-EMV | 104 Kbytes |
|
