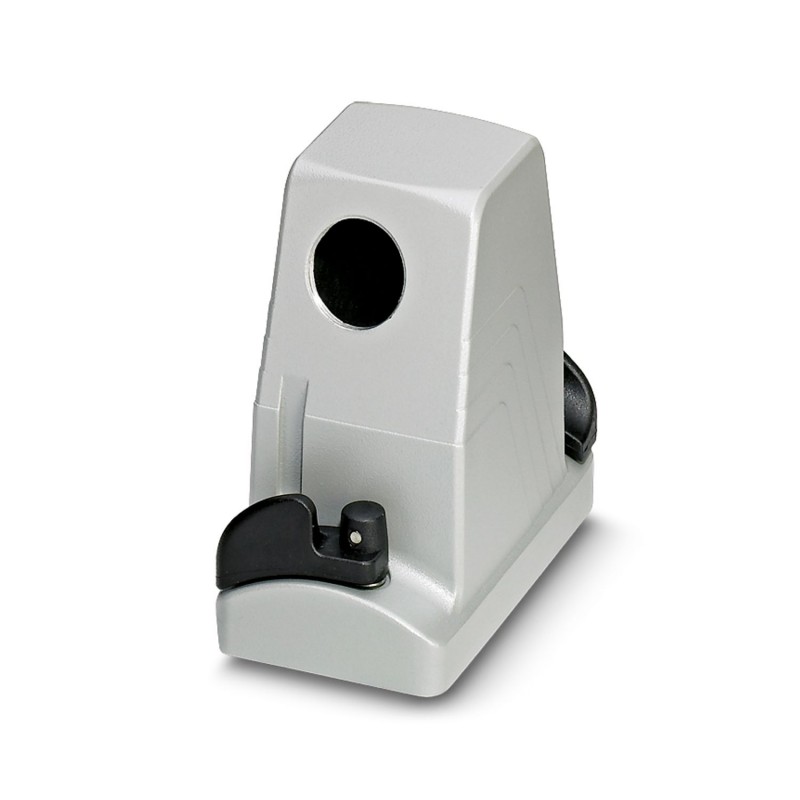

HC-B 10-TMB-100/O1STM25S-EMV 1604308 PHOENIX CONTACT Custodia EMC
HC-B 10-TMB-100/O1STM25S-EMV
1604308
PHOENIX_CONTACT
10
Custodia EMC
Custodia per antenna HEAVYCON ADVANCE EMV B10, con chiusura a baionetta, altezza 100 mm, con filettatura 1xM25, con uscita cavo laterale
Custodia mobile HEAVYCON ADVANCE EMC B10, con bloccaggio a baionetta, altezza 100mm, con filettatura 1xM25, uscita cavo laterale
connettori ad innesto > Cassetta per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | per inserti portacontatti HC-B10, BB18, DD42, M, K8/24 |
| Tipo di prodotto | Custodia con bloccaggio a baionetta |
| Tipo di custodia | Custodia protettiva |
| Applicazione | EMC |
| Tipo | B10 |
| Numero uscite cavi | 1 |
| Tipo di collegamento a vite | 1x M25 |
| Uscita cavo | laterali |
| Connessione a vite Pg | senza |
| Disegno quotato |  |
| Larghezza | 57 mm |
| Altezza | 100 mm |
| Lunghezza | 105 mm |
| Dimensioni di montaggio | |
| Larghezza della sezione di montaggio | 35 mm |
| Lunghezza della sezione di montaggio | 65 mm |
| Materiale guarnizione | NBR, conduttivo |
| Materiale custodia | Pressofuso di alluminio |
| Materiale superficie custodia | rivestimento con polveri |
| Materiale staffa di bloccaggio | Acciaio inox, manico: PA-GF |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Dati meccanici | |
| Tipo di collegamento a vite | 1x M25 |
| Tipo di bloccaggio | Vite |
| Nota per il montaggio | Per garantire il funzionam. del contatto dei cond. di terra anche in caso di inserim. obliquo, entrambe le flange di incasso devono possedere un contatto elettrico sufficiente con parete di installaz. metallica. |
| Un'eventuale verniciatura con polveri con effetto isolante presente sulla parete del quadro elettrico deve essere rimossa nell'area della guarnizione profilata, in modo da ottenere un'elevata azione schermante. |
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 57 mm |
| altezza (EF000040) | 100 mm |
| profondità (EF000049) | 105 mm |
| tipo di scatola (EF006980) | alloggiamento spina |
| materiale della scatola (EF001596) | alluminio |
| rivestimento scatola (EF001601) | rivestito a polvere |
| colore della scatola (EF000136) | grigio |
| disposizione dell'ingresso cavi (EF008218) | laterale |
| posizione della staffa (EF008459) | senza |
| con premistoppa (EF000735) | No |
| tipo di fissaggio del premistoppa (EF012210) | metrico |
| con coperchio a cerniera (EF000117) | No |
| con distanziatore (EF005072) | No |
| con guarnizione di tenuta (EF005610) | Sì |
| numero di ingressi per conduttori (EF000437) | 1 |
| tipo di bloccaggio (EF000208) | baionetta |
| temperatura d'esercizio (EF002393) | -40 °C |
| versione EMC (EF001062) | Sì |
| grado di protezione (IP), montato (EF007466) | IP65 |
