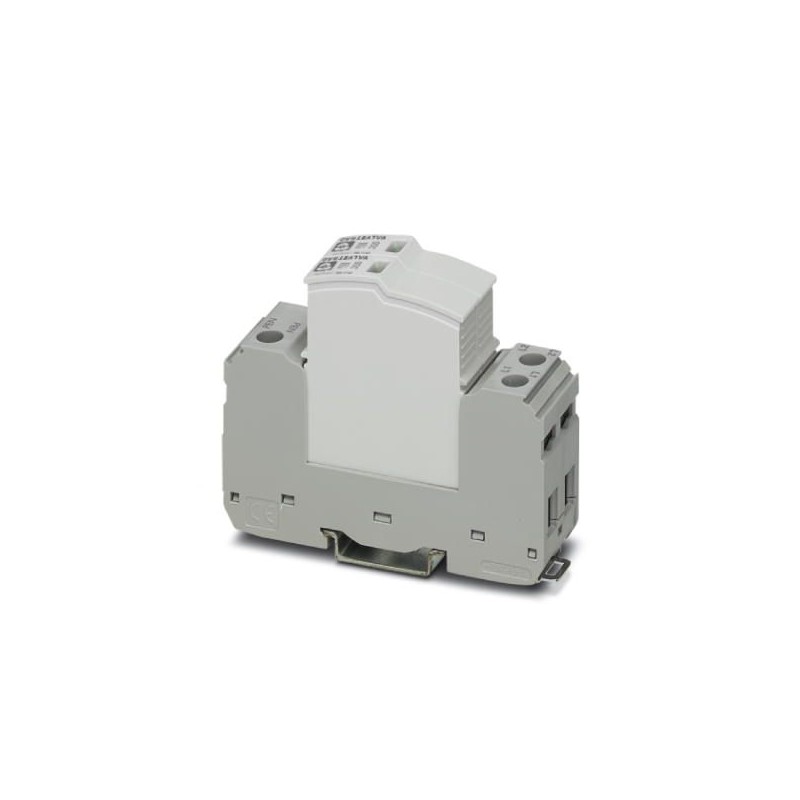

VAL-SEC-T2-2C-350 2905342 VAL‐CP‐2C‐350/O 2881052 PHOENIX CONTACT Scaricatori di sovratensioni tipo 2
VAL-SEC-T2-2C-350
2905342
VAL‐CP‐2C‐350/O 2881052
PHOENIX_CONTACT
Scaricatori di sovratensioni tipo 2
Scaricatore di sovratensione a innesto secondo il tipo 2/classe II, per reti di alimentazione bifase con instradamento PE e N combinati in un unico conduttore (sistema a 3 conduttori: L1, L2, PEN).
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2905342 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1351 - |
| Pagina catalogo | Pagina 47 (C_4_2017) |
| GTIN | 4046356948265 |
| Peso per pezzo (confezione esclusa) | 225,000 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 89,9 mm |
|---|---|
| Larghezza | 25,4 mm |
| Profondità | 74,5 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 1,4 TE |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Sistema di alimentazione di corrente IEC | TN-C |
| Dispositivi di protezione | L-PEN |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | grigio luce RAL 7035 |
| grigio traffico A RAL 7042 | |
| Materiale custodia | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida bicomponente a innesto |
| N. poli | 2 |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
Circuito di protezione
| Tensione nominale UN | 240/415 V AC (TN-C) |
|---|---|
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 350 V AC |
| Corrente di carico nom. IL | 40 A (Capocorda a forcella Biconnect M4, 6 mm²) |
| 63 A (Capocorda TWIN 2x 10 mm²) | |
| Corrente nominale dispersa In(8/20)µs | 20 kA |
| Max. corrente dispersa Imax(8/20) µs | 40 kA |
| Resistenza ai corto circuiti ISCCR | 25 kA (con prefusibile 315 A gG) |
| 50 kA (con prefusibile 200 A gG) | |
| Livello di protezione Up | ≤ 1,5 kV |
| Tensione residua Ures | ≤ 1,5 kV (con In) |
| ≤ 1,3 kV (a 10 kA:) | |
| ≤ 1,2 kV (a 5 kA:) | |
| ≤ 1,1 kV (a 4 kA) | |
| ≤ 1 kV (a 2 kA) | |
| Comportamento TOV con UT | 415 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| Tempo di risposta tA | ≤ 25 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 40 A (gG / Capocorda a forcella Biconnect M4, 6 mm²) |
| 63 A (gG / 2x capicorda montati TWIN, 10 mm²) | |
| Prefusibile massimo per cablaggio standard | 315 A (gG) |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 4,5 Nm |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 2,5 mm² ... 16 mm² |
| Sezione conduttore rigida | 2,5 mm² ... 25 mm² |
| Sezione conduttore AWG | 12 ... 4 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 6 mm² |
Specifiche UL
| Tipo SPD | 4CA |
|---|---|
| Tensione permanente massima (MCOV L-L) | 700 V AC |
| Tensione permanente massima MCOV (L-N) | 350 V AC |
| Tensione nominale | 277/480 V AC |
| Dispositivi di protezione | L-L |
| L-N | |
| Sistema di ripartizione dell'energia | Wye |
| Frequenza nominale | 50/60 Hz |
| Tensione di taglio misurata MLV (L-L) | 3280 V |
| Tensione di taglio misurata MLV (L-N) | 2000 V |
| Corrente nominale dispersa In(L-L) | 20 kA |
| Corrente nominale dispersa In(L-N) | 20 kA |
UL dati di collegamento
| Sezione conduttore AWG | 14 ... 2 (rigido) |
|---|---|
| 14 ... 4 (flessibile) | |
| Coppia di serraggio | 40 lbf-in. ... 50 lbf-in. |
Classifiche
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | No |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | Sì |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | No |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| corrente impulsiva di dispersione nominale (8/20 µs) (EF004214) | 20 kA |
| corrente impulsiva di scarica (8/20 µs) max. (EF012274) | 40 kA |
| tensione permanente AC max. (EF004198) | 350 V |
| livello di protezione L-N (EF004236) | 1.5 kV |
| protezione da sovratensioni max. collegamento in parallelo (fusibile) (EF015962) | 315 A |
| protezione da sovratensioni max. collegamento in serie (fusibile) (EF015963) | 40 A |
| resistenza al corto circuito (Isccr) (EF012627) | 50 kA |
| fusibile ausiliario integrato (EF008797) | Sì |
| senza corrente di perdita (EF016002) | No |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| grandezza di costruzione (EF002566) | altro |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 2.5 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 16 mm² |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 2 (EF004230) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
