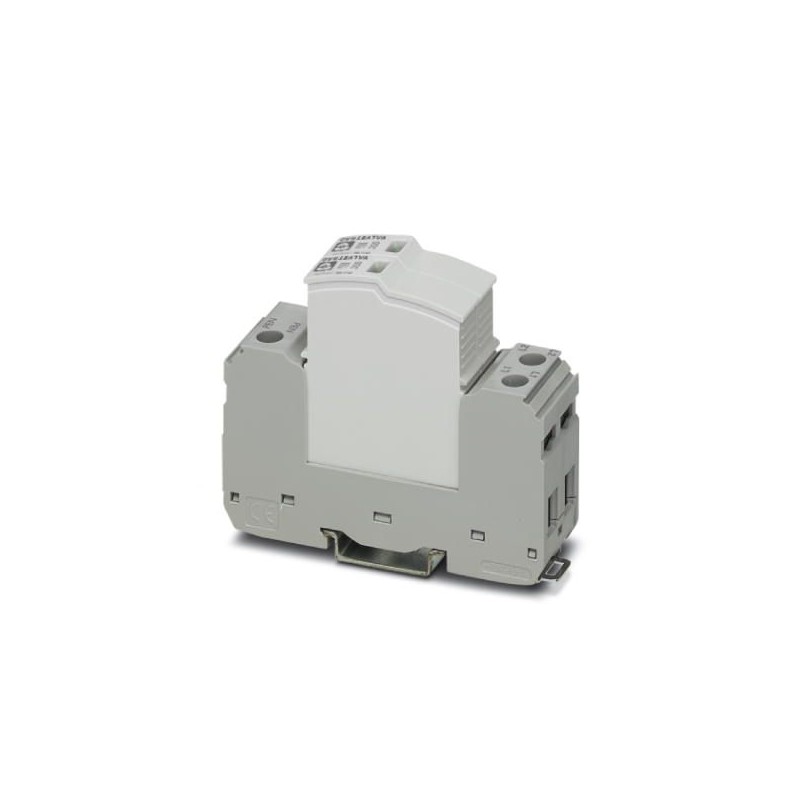

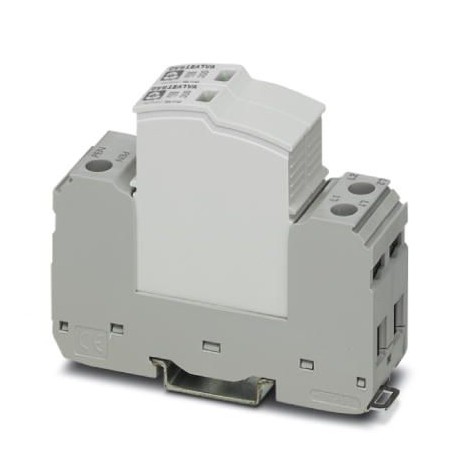

VAL-SEC-T2-2C-350 2905342 VAL‐CP‐2C‐350/O 2881052 PHOENIX CONTACT Überspannungsableiter Typ 2
VAL-SEC-T2-2C-350
2905342
VAL‐CP‐2C‐350/O 2881052
PHOENIX_CONTACT
Überspannungsableiter Typ 2
Steckbarer Überspannungsableiter nach Typ 2/Klasse II, für zweiphasige Stromversorgungsnetze mit PE- und N-Verlegung in einem Leiter vereint (3-Leiter-System: L1, L2, PEN).
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2905342 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 47 (C-4-2017) |
| GTIN | 4046356948265 |
| Gewicht pro Stück (exklusive Verpackung) | 225,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 225,000 g |
| Zolltarifnummer | 85363030 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemein
| IEC-Prüfklasse | II |
|---|---|
| T2 | |
| EN Type | T2 |
| Stromversorgungssystem IEC | TN-C |
| Schutzpfade | L-PEN |
| Montageart | Tragschiene: 35 mm |
| Farbe | lichtgrau RAL 7035 |
| verkehrsgrau A RAL 7042 | |
| Material Gehäuse | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Verschmutzungsgrad | 2 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Polzahl | 2 |
| Meldung Überspannungsschutz defekt | optisch |
Schutzschaltung
| Nennspannung UN | 240/415 V AC (TN-C) |
|---|---|
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Höchste Dauerspannung UC | 350 V AC |
| Nennlaststrom IL | 40 A (Biconnect M4 Gabelkabelschuh 6 mm²) |
| 63 A (TWIN-Aderendhülse 2x 10 mm²) | |
| Nennableitstoßstrom In(8/20) µs | 20 kA |
| Maximaler Ableitstoßstrom Imax(8/20) µs | 40 kA |
| Kurzschlussfestigkeit ISCCR | 25 kA (bei Vorsicherung 315 A gG) |
| 50 kA (bei Vorsicherung 200 A gG) | |
| Schutzpegel Up | ≤ 1,5 kV |
| Restspannung Ures | ≤ 1,5 kV (bei In) |
| ≤ 1,3 kV (bei 10 kA) | |
| ≤ 1,2 kV (bei 5 kA) | |
| ≤ 1,1 kV (bei 4 kA) | |
| ≤ 1 kV (bei 2 kA) | |
| TOV-Verhalten bei UT | 415 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| Ansprechzeit tA | ≤ 25 ns |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 40 A (gG / Biconnect M4 Gabelkabelschuh 6 mm²) |
| 63 A (gG / TWIN-Aderendhülse 2x 10 mm²) | |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 315 A (gG) |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 4,5 Nm |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 2,5 mm² ... 16 mm² |
| Leiterquerschnitt starr | 2,5 mm² ... 25 mm² |
| Leiterquerschnitt AWG | 12 ... 4 |
| Anschlussart | Gabelkabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm² ... 6 mm² |
UL Spezifikationen
| SPD Typ | 4CA |
|---|---|
| Maximale Dauerspannung MCOV (L-L) | 700 V AC |
| Maximale Dauerspannung MCOV (L-N) | 350 V AC |
| Nennspannung | 277/480 V AC |
| Schutzpfade | L-L |
| L-N | |
| Energieverteilungssystem | Wye |
| Nennfrequenz | 50/60 Hz |
| Gemessene Begrenzungsspannung MLV (L-L) | 3280 V |
| Gemessene Begrenzungsspannung MLV (L-N) | 2000 V |
| Nennableitstoßstrom In(L-L) | 20 kA |
| Nennableitstoßstrom In(L-N) | 20 kA |
UL Anschlussdaten
| Leiterquerschnitt AWG | 14 ... 2 (starr) |
|---|---|
| 14 ... 4 (flexibel) | |
| Anzugsdrehmoment | 40 lbf-in. ... 50 lbf-in. |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Nein |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Ja |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Nein |
| Netzform sonstige (EF009932) | Nein |
| Nennableitstoßstrom (8/20) (EF004214) | 20 kA |
| Max. Ableitstoßstrom (8/20) (EF012274) | 40 kA |
| Höchste Dauerspannung AC (EF004198) | 350 V |
| Schutzpegel L-N (EF004236) | 1.5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962) | 315 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) (EF015963) | 40 A |
| Kurzschlussfestigkeit (Isccr) (EF012627) | 50 kA |
| Integrierte Vorsicherung (EF008797) | Ja |
| Leckstromfrei (EF016002) | Nein |
| Montageart (EF000003) | Hutschiene TH35 |
| Baugröße (EF002566) | sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 2.5 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 16 mm² |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 2 (EF004230) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
