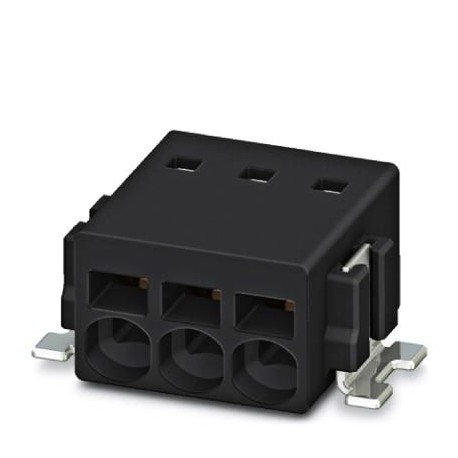

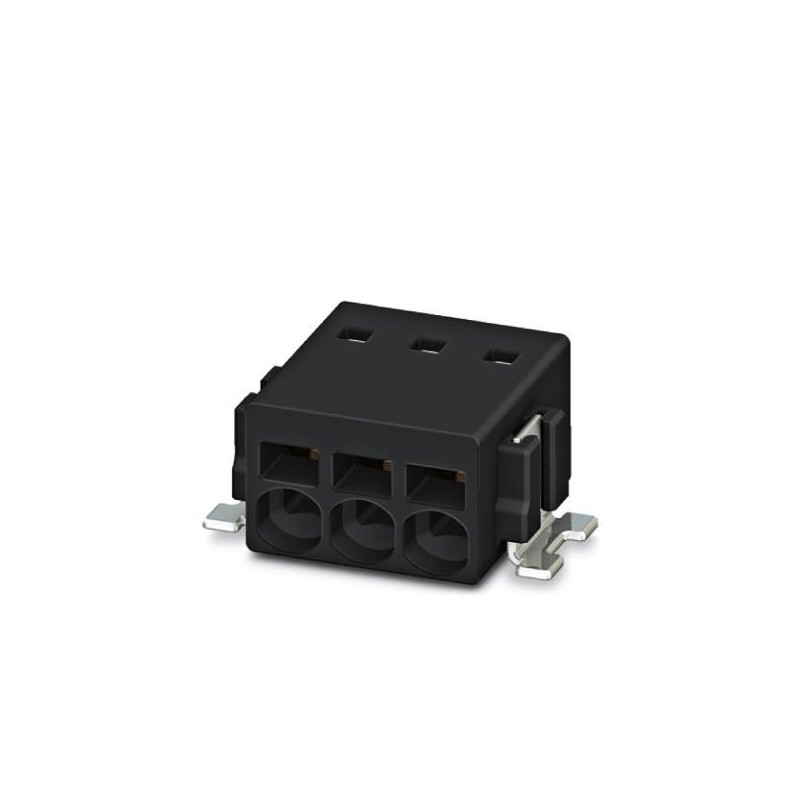

SAMPLE PTSM 0,5/ 2-2,5-H-SMD 1701075 PHOENIX CONTACT Kit campione
SAMPLE PTSM 0,5/ 2-2,5-H-SMD
1701075
PHOENIX_CONTACT
5
Prodotto su richiesta, non accetta il ritorno.
Kit campione
Morsettiera per circuito stampato, corrente nominale: 6 A, tensione nominale (III/2): 160 V, sezione nominale: 0,5 mm², numero di potenziali: 2, numero di file: 1, numero di poli per fila: 2, famiglia di articoli: PTSM 0,5/.. -H-SMD, passo: 2,5 mm, tipo di connessione: connessione a molla push-in, montaggio: saldatura SMD, direzione di connessione del conduttore/circuito stampato: 0 °, colore: nero, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 2 mm, numero di pin a saldare per potenziale: 1, tipo di imballaggio: in scatola. Set SAMPLE con 5 articoli su cinturino. Per l'uso in un processo di saldatura, utilizzare l'articolo senza l'identificazione del SAMPLE
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1701075 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | AACBBA - |
| Quantità di ordinazione minima | 5 PZ |
| GTIN | 4046356515115 |
| Peso per pezzo (confezione esclusa) | 1,010 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | IN (India) |
Caratteristiche articolo
| Abbreviazione | Morsetto per circuiti stampati |
|---|---|
| Famiglia articolo | PTSM 0,5/..-H-SMD |
| Passo | 2,5 mm |
| N. poli | 2 |
| Collegamento | Connessione a molla Push-in |
| Tipo di montaggio | Saldatura SMD |
| Layout pin | Geometria pad lineare |
| Numero di piani | 1 |
Dati elettrici
| Corrente di dimensionamento | 6 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,14 mm² ... 0,5 mm² |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 0,5 mm² (possibile fino a 0,75 mm², per una tensione d'isolamento nominale di 32 V a III/2) |
| Sezione del conduttore AWG / kcmil | 26 ... 20 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 0,5 mm² |
| Lunghezza del tratto da spelare | 6 mm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (4 - 8 µm Sn) |
Indicazioni materiale - custodia
| Materiale isolante | LCP |
|---|---|
| Gruppo materiale isolante | IIIa |
| CTI secondo IEC 60112 | 175 |
| Classe di combustibilità a norma UL 94 | V0 |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Didascalia | Rappresentazione schematica - per ulteriori dettagli vedere il disegno della linea di prodotti nel Download Center |
| Lunghezza [ l ] | 9 mm |
| Larghezza [ w ] | 10,1 mm |
| Altezza [ h ] | 7 mm |
| Passo | 2,5 mm |
| Altezza (senza pin di saldatura) | 7 mm |
| Lunghezza pin [P] | 2 mm |
| Distanza codoli | 2,5 mm |
| Misura a | 2,5 mm |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
Attacco e metodi di collegamento
| Prova di collegamento | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Risultato della prova | Controllo superato |
| Prova di integrità e stabilità dei conduttori | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Controllo superato |
Prova di trazione
| Prova di trazione | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Controllo superato | |
| Sezione conduttore / tipo conduttore / forza di trazione | 0,14 mm² / rigido / > 7 N |
| 0,14 mm² / flessibile / > 7 N | |
| 0,2 mm² / rigido / > 10 N | |
| 0,5 mm² / rigido / > 30 N | |
| 0,75 mm² / flessibile / > 35 N |
Controlli elettrici
| Corrente di dimensionamento | 6 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Distanze in aria e linee di fuga
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2003-11 |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione | 32 V |
| Tensione di isolamento di nominale (III/3) | 32 V |
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione di isolamento di nominale (II/2) | 160 V |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
Prova vibrazioni
| Resistenza contro invecchiamento, umidità, penetrazione dannosa di corpi solidi e acqua | Controllo superato DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
|---|---|
| Risultato della prova | Controllo superato |
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Caldo secco | 168 h/100 °C |
| Calore umido | 48 h/30 °C/92 % |
Resistenza contro invecchiamento, umidità, penetrazione dannosa di corpi solidi
| Risultato della prova | Controllo superato |
|---|---|
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Caldo secco | 168 h/100 °C |
| Calore umido | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 5.12 mm |
| numero di collegamenti elettrici (EF008252) | 2 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 2.5 mm |
| corrente nominale In (EF008250) | 6 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | flangia |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
