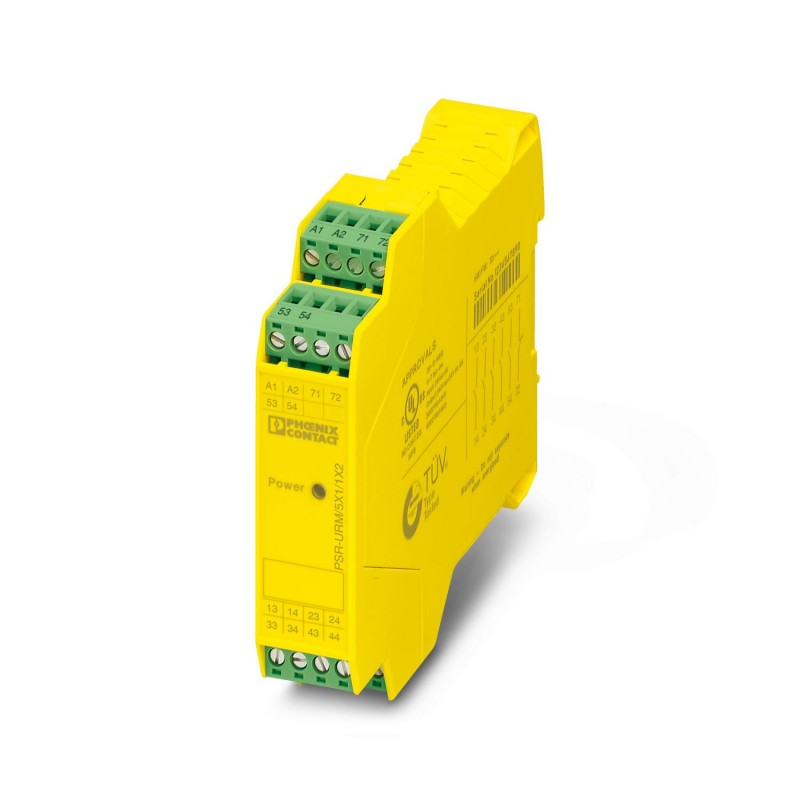

PSR-SPP- 24UC/URM/5X1/1X2 2981965 PHOENIX CONTACT Relè di accoppiamento
PSR-SPP-24UC/URM/5X1/1X2
2981965
PHOENIX_CONTACT
Relè di accoppiamento
Relè di accoppiamento sicuro con contatti a conduzione forzata, 5 contatti NA, 1 contatto NC, larghezza: 22,5 mm, morsetto a innesto
Relè di accoppiamento sicuro con contatti ad apertura forzata, 5 contatti in chiusura, 1 contatti in apertura, larghezza: 22,5 mm, morsetto Push-in ad innesto
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
Caratteristiche articolo
| Tipo di prodotto | Relè di interfaccia |
| Famiglia di prodotti | PSRclassic |
| Applicazione | Disattivazione sicura |
| High Demand | |
| Low Demand | |
| Vita meccanica | 10x 106cicli di manovre |
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo IEC/EN 61810-3 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Tempi | |
| Tempo di riavvio | < 1 s (Tempo di boot) |
Caratteristiche elettriche
| Potenza dissipata massima in condizioni nominali | 8,56 W (con UB= 26,4 V DC, US= 24 V, IS= 47 mA, n = 1, IL² = 72 A², Rcontatto= 0,1 ) |
| Rapporto ciclo di esercizio | 100 % ED |
| Distanze in aria e superficiali fra i circuiti | |
| Tensione di isolamento di nominale | 250 V |
| 250 V | |
| Tensione impulsiva di dimensionamento / isolamento | 4 kV / isolamento base (separazione sicura, isolamento rinforzato e 6 kV tra A1/A2, 53/54, 71/72 e 13/14, 23/24, 33/34, 43/44). |
Dati di ingresso
| Note generali | |
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V AC/DC -15 % / +10 % |
| Assorbimento di potenza a US | tip. 1,2 W |
| Corrente di alimentazione, di comando, di dimensionamento IS | tip. 47 mA |
| Range tensione d'ingresso | 20,4 V AC/DC ... 26,4 V AC/DC |
| Corrente istantanea | tip. 350 mA DC (Δt s) |
| tip. 350 mA AC (Δt = 2 ms con Us) | |
| Tip. tempo di eccitazione con Us | tip. 20 ms (comando mediante A1) |
| Tempo di diseccitazione tipico | tip. 20 ms (comando mediante A1) |
| Tempo di ripristino | < 500 ms |
| Frequenza di commutazione massima | 0,5 Hz |
| Circuito di protezione | Prot. contro le sovratensioni; Varistore |
| Indicazione tensione di esercizio | 1 x LED verdi |
Dati di uscita
| Tipo di commutazione del contatto | 5 contatti di sicurezza |
| 1 circuito di retroazione | |
| Materiale dei contatti | AgSnO2 |
| Max. tensione commutabile | 230 V AC/DC (Tenere conto della curva di carico) |
| Min. tensione commutabile | 5 V AC/DC |
| Corrente di carico permanente | 6 A (Contatto in chiusura) |
| 6 A (Contatto di segnalazione) | |
| Max. corrente d'inserzione | 6 A |
| Min. corrente d’inserzione | 10 mA |
| arit. Corrente totale | 72 A2 |
| Max. potenza commutabile (carico ohmico) | 144 W (Contatto in chiusura, 24 V DC, τ = 0 ms) |
| 288 W (Contatto in chiusura, 48 V DC, τ = 0 ms) | |
| 240 W (Contatto in chiusura, 60 V DC, τ = 0 ms) | |
| 110 W (Contatto in chiusura, 110 V DC, τ = 0 ms) | |
| 88 W (Contatto in chiusura, 220 V DC, τ = 0 ms) | |
| 1380 VA (Contatto in chiusura, 230 V AC, τ = 0 ms) | |
| Potenza commutabile (carico induttivo) massima | 42 W (Contatto in chiusura, 24 V DC, τ = 40 ms) |
| 42 W (Contatto in chiusura, 48 V DC, τ = 40 ms) | |
| 42 W (Contatto in chiusura, 60 V DC, τ = 40 ms) | |
| 42 W (Contatto in chiusura, 110 V DC, τ = 40 ms) | |
| 42 W (Contatto in chiusura, 220 V DC, τ = 40 ms) | |
| Potenza commutabile | min. 50 mW |
| Capacità di interruzione IEC 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (230 V (AC 15)) | |
| Potere di rottura (360/h cicli di manovre) | 4 A (24 V (DC13)) |
| 4 A (230 V (AC15)) | |
| Fusibile d'uscita | 10 A gL/gG (Contatto in chiusura) |
| 4 A gL/gG (Contatti in chiusura, per applicazioni Low Demand) | |
| 6 A gL/gG (Contatto di segnalazione) |
Dati di collegamento
| Tecnologia di connessione | |
| a innesto | sì |
| Connessione conduttori | |
| Collegamento | Connessione Push-in |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² (solo in combinazione con CRIMPFOX 6) |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1,5 mm² (solo in combinazione con CRIMPFOX 6) |
| Sezione del conduttore AWG | 24 ... 16 |
| Lunghezza di spelatura | 8 mm |
| Coppia di serraggio | 0,6 Nm |
Dimensioni
| Larghezza | 22,5 mm |
| Altezza | 114,5 mm |
| Profondità | 112 mm |
Indicazioni materiale
| Colore (Custodia) | giallo (RAL 1018) |
| Materiale custodia | Poliammide |
Caratteristiche
| Dati tecnici di sicurezza | |
| Categoria di arresto | 0 |
| Dati tecnici di sicurezza: EN ISO 13849 | |
| Categoria | 1 |
| Performance Level (PL) | c |
| Dati tecnici di sicurezza: IEC 61508 - High-Demand | |
| Safety Integrity Level (SIL) | 1 |
| Dati tecnici di sicurezza: IEC 61508 - Low-Demand | |
| Safety Integrity Level (SIL) | 1 |
| Dati tecnici di sicurezza | |
| Safety Integrity Level (SIL) | 1 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Grado di protez. luogo di installazione min. | IP54 |
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Altezza | max. 2000 m (su NN) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Urti | 15g (in caso di sollecitazioni dovute a urti, è possibile che si verifichino reazioni di contatto con una durata fino a 2 ms). |
| Vibrazione (esercizio) | 10 Hz ... 150 Hz, 2g (In caso si sollecitazioni meccaniche dovute alle vibrazioni, è possibile che si verifichino reazioni di contatto con durata fino a 1 ms.) |
Omologazioni
| CE | |
| Certificato | Conformità CE |
Normative e prescrizioni
| Distanze in aria e superficiali fra i circuiti | |
| Norme/Disposizioni | DIN EN 50178 |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | verticale o orizzontale |
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | No |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | No |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | No |
| ritardo di caduta (EF001129) | 0.02 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 114.5 mm |
| profondità (EF000049) | 112 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981965-PSR-SPP- 24UC/URM/5X1/1X2 | 111 Kbytes |
|
