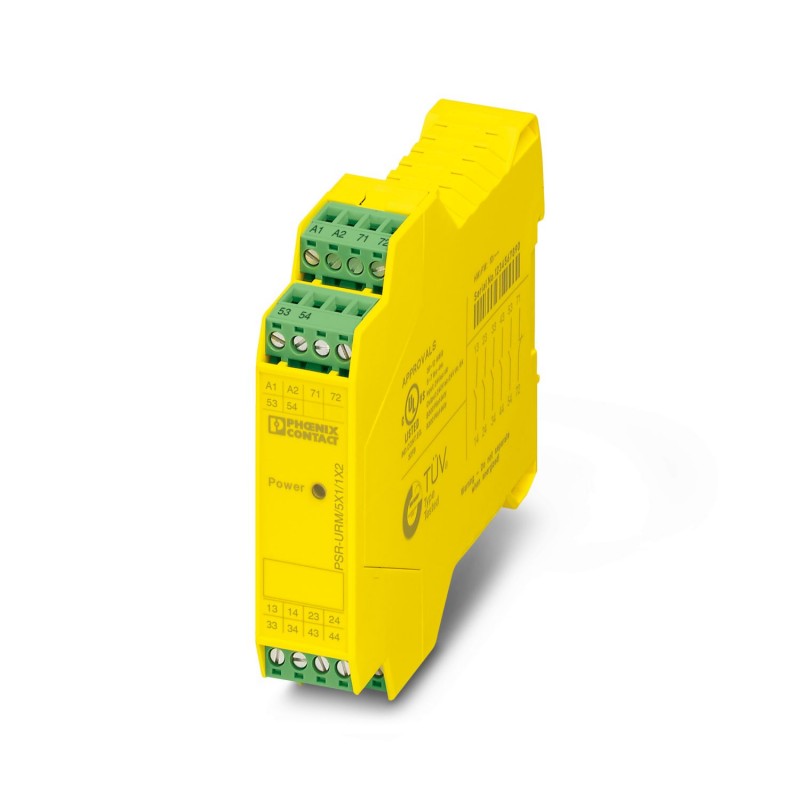

PSR-SPP- 24UC/URM/5X1/1X2 2981965 PHOENIX CONTACT Relais de couplage
PSR-SPP-24UC/URM/5X1/1X2
2981965
PHOENIX_CONTACT
Relais de couplage
Relais de couplage de sécurité avec contacts à conduction forcée, 5 contacts NO, 1 contacts NF, largeur : 22,5 mm, bornier enfichable
Relais de couplage sécurisé avec contacts forcés, 5 contacts NO, 1 contact NF, largeur : 22,5 mm, bloc de jonction Push-in enfichable
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
Propriétés du produit
| Type de produit | Relais de couplage |
| Gamme de produits | PSRclassic |
| Application | Désactivation sécurisée |
| Demande élevée | |
| Demande faible | |
| Durée de vie mécanique | 10x 106cycles |
| Type de relais | Relais électromécanique avec contacts forcés selon CEI/EN 61810-3 |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Durées | |
| Temps de réactivation | < 1 s (Temps de démarrage) |
Propriétés électriques
| Puissance dissipée maximale en condition nominale | 8,56 W (avec UB= 26,4 V DC, US= 24 V, IS= 47 mA, n = 1, IL² = 72 A², contactR= 0,1 ) |
| Durée d'enclenchement | 100 % ED |
| Distances dans l'air et lignes de fuite entre les circuits électriques | |
| Tension d'isolement assignée | 250 V |
| 250 V | |
| Tension de tenue aux chocs assignée / isolation | 4 kV / isolation de base (isolement sécurisé, isolation renforcée et 6 kV entre A1/A2, 53/54, 71/72 et 13/14, 23/24, 33/34, 43/44.) |
Données d'entrée
| Généralités | |
| Tension d'alimentation assignée du circuit de commande Us | 24 V AC/DC -15 % / +10 % |
| Consommation de puissance US | typ. 1,2 W |
| Courant d'alimentation de commande assigné IS | typ. 47 mA |
| Plage de tension d'entrée | 20,4 V AC/DC ... 26,4 V AC/DC |
| Courant transitoire | typ. 350 mA DC (Δt s) |
| typ. 350 mA AC (Δt = 2 ms avec Us) | |
| Temps d'enclenchement typique pour Us | typ. 20 ms (commande via A1) |
| Temps de retombée typique | typ. 20 ms (commande via A1) |
| Temps de réarmement | < 500 ms |
| Fréquence de commutation maximale | 0,5 Hz |
| Circuit de protection | Parafoudre basse tension; Varistance |
| Témoin de présence de la tension de service | 1 x LED verte |
Données de sortie
| Type de contact | 5 circuits à fermeture |
| 1 circuit report de signalisation | |
| Matériau des contacts | AgSnO2 |
| Tension de commutation maximale | 230 V AC/DC (Surveiller la courbe de charges) |
| Tension de commutation minimale | 5 V AC/DC |
| Intensité permanente limite | 6 A (Contact NO) |
| 6 A (Contact NF) | |
| Courant d'appel maximum | 6 A |
| Courant d'appel minimum | 10 mA |
| Quadr. Courant cumulé | 72 A2 |
| Puissance de coupure (charge ohmique) max. | 144 W (Contact NO, 24 V DC, τ = 0 ms) |
| 288 W (Contact NO, 48 V DC, τ = 0 ms) | |
| 240 W (Contact NO, 60 V DC, τ = 0 ms) | |
| 110 W (Contact NO, 110 V DC, τ = 0 ms) | |
| 88 W (Contact NO, 220 V DC, τ = 0 ms) | |
| 1380 VA (Contact NO, 230 V AC, τ = 0 ms) | |
| Puissance de coupure (charge inductive) maximale | 42 W (Contact NO, 24 V DC, τ = 40 ms) |
| 42 W (Contact NO, 48 V DC, τ = 40 ms) | |
| 42 W (Contact NO, 60 V DC, τ = 40 ms) | |
| 42 W (Contact NO, 110 V DC, τ = 40 ms) | |
| 42 W (Contact NO, 220 V DC, τ = 40 ms) | |
| Puissance de commutation | min. 50 mW |
| Pouvoir de coupure selon CEI 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (230 V (AC 15)) | |
| Pouvoir de coupure (360/h cycles) | 4 A (24 V (DC13)) |
| 4 A (230 V (AC15)) | |
| Fusible de sortie | 10 A gL/gG (Contact NO) |
| 4 A gL/gG (Contact NO, pour applications à faible demande) | |
| 6 A gL/gG (Contact NF) |
Caractéristiques de raccordement
| Technologie de raccordement | |
| enfichable | oui |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement Push-in |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 1,5 mm² (uniquement en relation avec CRIMPFOX 6) |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 1,5 mm² (uniquement en relation avec CRIMPFOX 6) |
| Section de conducteur AWG | 24 ... 16 |
| Longueur à dénuder | 8 mm |
| Couple de serrage | 0,6 Nm |
Dimensions
| Largeur | 22,5 mm |
| Hauteur | 114,5 mm |
| Profondeur | 112 mm |
Indications sur les matériaux
| Couleur (Boîtiers) | jaune (RAL 1018) |
| Matériau du boîtier | Polyamide |
Valeurs caractéristiques
| Données relatives à la technique de sécurité | |
| Catégorie d'arrêt | 0 |
| Données relatives à la technique de sécurité: EN ISO 13849 | |
| Catégorie | 1 |
| Performance Level (PL) | c |
| Données relatives à la technique de sécurité: CEI 61508 - Demande élevée | |
| Niveau d'intégrité de sécurité (SIL) | 1 |
| Données relatives à la technique de sécurité: CEI 61508 - Faible demande | |
| Niveau d'intégrité de sécurité (SIL) | 1 |
| Données relatives à la technique de sécurité | |
| Niveau d'intégrité de sécurité (SIL) | 1 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Température ambiante (fonctionnement) | -20 °C ... 55 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur d'utilisation | max. 2000 m (au-d. du niveau de la mer) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Choc | 15g (En cas de sollicitation liée à des chocs, des réactions des contacts sont possibles jusqu'à une durée de 2 ms.) |
| Vibration (fonctionnement) | 10 Hz ... 150 Hz, 2g (En cas de sollicitation liée à des vibrations, des réactions des contacts sont possibles jusqu'à une durée de 1 ms.) |
Homologations
| CE | |
| Certificat | Conformité CE |
Normes et spécifications
| Distances dans l'air et lignes de fuite entre les circuits électriques | |
| Normes/Prescriptions | DIN EN 50178 |
Montage
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | vertical ou horizontal |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil de base |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Non |
| Adapté à la surveillance de vannes (EF007272) | Non |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Non |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Non |
| Évaluation des entrées (EF008245) | Autre |
| Avec entrée de démarrage (EF003342) | Non |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Non |
| Retardement du déclenchement (EF001129) | 0.02 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | Autre |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Non |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 114.5 mm |
| Profondeur (EF000049) | 112 mm |
