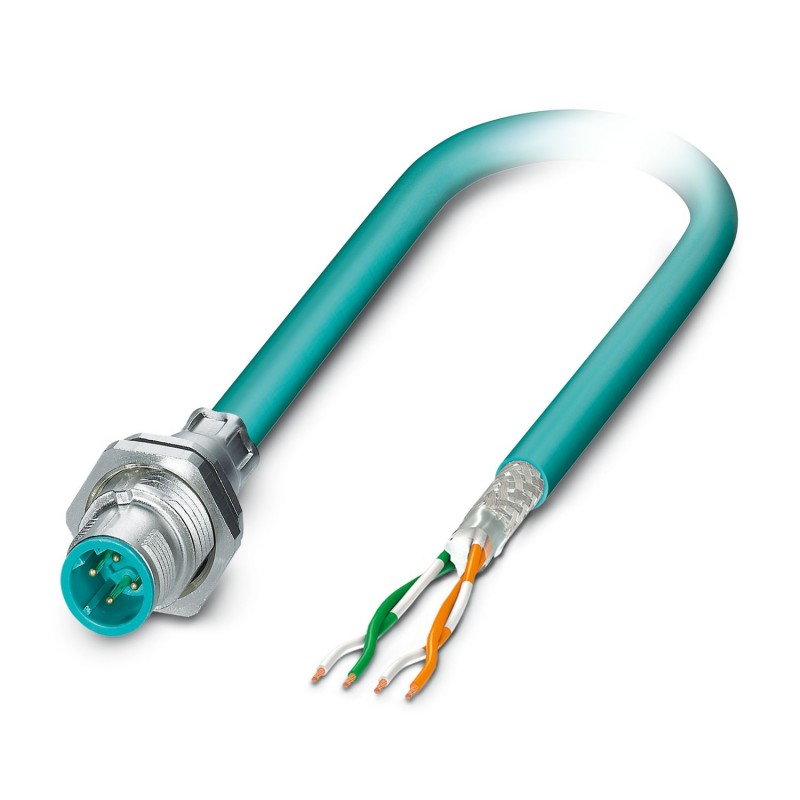

SACCBP-MSD-4CON-PG9/5,0-931SCO 1437753 PHOENIX CONTACT Connettore maschio da incasso sistema bus
SACCBP-MSD-4CON-PG9/5,0-931SCO
1437753
PHOENIX_CONTACT
Connettore maschio da incasso sistema bus
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1437753 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABQCEC - |
| GTIN | 4046356458498 |
| Peso per pezzo (confezione esclusa) | 222,220 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A (Connettore maschio/femmina secondo IEC 61076-2-101, attenersi ai dati tecnici del cavo) |
|---|---|
| Tensione di dimensionamento | 250 V |
| N. poli | 4 |
| Codifica | D - Dati |
| Tipo di segnale/categoria | Ethernet |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | NBR |
Cavo
| Tipo cavo | PUR ETHERNET 2x2 FLEX |
|---|---|
| Tipo cavo (sigla) | 93E |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Struttura cavo | 2x2xAWG26/7; SF/UTP |
| Sezione conduttore | 2x 2x 0,14 mm² |
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Diametro cavo incluso isolamento | 0,98 mm |
| Colori filo | bianco/arancione-arancione, bianco/verde-verde |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 2 paisa con 2 riempitori verso l’anima |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 70 % |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Spessore parete rivestimento esterno | 1,2 mm |
| Diametro esterno cavo D | 6,4 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Resistenza alla trazione GRP | ≤ 80 N |
| Peso del cavo | 42 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE espanso |
| Materiale conduttore | Filo Cu nudo |
| Norme/disposizioni | Requisiti elettrici EN 50288-2-2 |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Capacità linea | ca. 45 nF/km (a 1 kHz) |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (con 4 MHz) | |
| 50,3 dB (con 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (con 20 MHz) | |
| 42,9 dB (con 31,25 MHz) | |
| 38,4 dB (con 62,5 MHz) | |
| 35,3 dB (con 100 MHz) | |
| Attenuazione di paradiafonia a somma di potenza (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (con 4 MHz) | |
| 47,3 dB (con 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (con 20 MHz) | |
| 39,9 dB (con 31,25 MHz) | |
| 35,4 dB (con 62,5 MHz) | |
| 32,3 dB (con 100 MHz) | |
| Attenuazione | 3,2 dB (con 1 MHz) |
| 6 dB (con 4 MHz) | |
| 9,5 dB (con 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (con 20 MHz) | |
| 17,1 dB (con 31,25 MHz) | |
| 24,8 dB (con 62,5 MHz) | |
| 32 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 23 dB (con 4 MHz) |
| 24,1 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 23,6 dB (con 31,25 MHz) | |
| 21,5 dB (con 62,5 MHz) | |
| 20,1 dB (con 100 MHz) | |
| Runtime | 5,3 ns/m |
| Resistenza accoppiamento | ≤ 100,00 mΩ/m (con 10 MHz) |
| Tensione nominale cavo | ≤ 100 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 700 V (50 Hz, 1 min) |
| Carico di corrente ammesso del cavo | 2 A (secondo DIN VDE 0891-1) |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| secondo UL VW1 | |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
