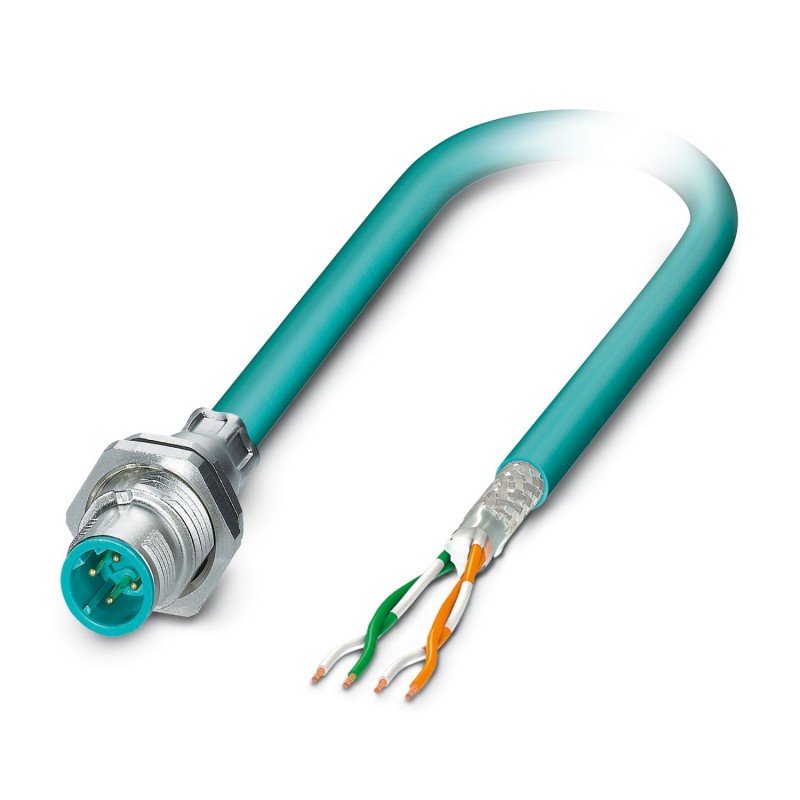

SACCBP-MSD-4CON-PG9/5,0-931SCO 1437753 PHOENIX CONTACT Macho de montaje incorporado para sistema de bus
SACCBP-MSD-4CON-PG9/5,0-931SCO
1437753
PHOENIX_CONTACT
Macho de montaje incorporado para sistema de bus
Macho de montaje incorporado para sistema de bus, Ethernet, 4 polos, SPEEDCON M12, apantallado, codificado D, montaje en paredes posteriores/montaje atornillado con rosca Pg9, con cable de bus de 5,0 m, 2 x 2 x 0,2 mm2
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Indicación de seguridad | |
| Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
| • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Tenga en cuenta los datos técnicos correspondientes. Encontrará los datos: o en el producto o en la etiqueta del embalaje o en la documentación suministrada o en la página web phoenixcontact.com/products seleccionando el producto | |
| • Utilice únicamente la herramienta que recomienda Phoenix Contact | |
| • No cierre los conectores enchufados con un capuchón. Encontrará el accesorio adecuado en la sección de accesorios del artículo, en phoenixcontact.com/products | |
| • Compruebe que la tierra funcional o de protección esté correctamente conectada. | |
| • Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). | |
Montaje
| Tipo de montaje | Montaje en pared trasera/montaje atornillado |
Propiedades del artículo
| Tipo de producto | Conectores circulares (lado del equipo) |
| Tipo de sensor | Ethernet |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | D |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
Datos del material
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | NBR |
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Latón, niquelado |
| Envoltura exterior, material | PUR |
| Material Conductor | Conductor Cu desnudo |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 2,5 kV AC |
| Tensión nominal UN | 100 V |
| Corriente nominal IN | 4 A (Macho/hembra según IEC 61076-2-101; se deben tener en cuenta los datos técnicos del cable) |
| Impedancia característica | 100 Ω |
| Resistencia máx. del conductor | 150 mΩ/m |
Datos de conexión
| Conexión de conductores | |
| Tipo de conexión | Línea de bus |
Conectores
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Tipo de bloqueo cabecera | SPEEDCON |
| Codificación | D |
| Conexión 2 | |
| Construcción cabecera | extremo de cable libre |
Cable/línea
| Longitud del cable | 5 |
| Ethernet flexible CAT5, 2 pares [93E] | |
| Esquema de dimensiones |  |
| Apantallado | sí |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Peso del cable | 42 kg/km |
| Tipo de cable | Ethernet flexible CAT5, 2 pares |
| Abreviatura | 02YS(ST)C11Y |
| Tipo de cable (abreviatura) | 93E |
| Tipo de señal/categoría | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Estructura de cable | 2x2xAWG26/7, SF/UTP |
| Diámetro exterior del cable | 6,40 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | azul agua RAL 5021 |
| Grosor de pared Envoltura exterior | 1,20 mm |
| Material Conductor | Conductor Cu desnudo |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Línea de señales AWG | 26 |
| Sección de línea | 2x 2x 0,14 mm² |
| Material Aislamiento de conductor | PE espumado |
| Diámetro de conductor incl. aislamiento | 0,98 mm |
| Conductor individual, color | blanco/naranja-naranja, blanco/verde-verde |
| Cableado de pares | 2 conductores como par |
| Cableado total | 2 pares con 2 rellenos como alma |
| Apantallamiento | Lámina con forrado de aluminio, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 70 % |
| Capacidad de corriente línea | 2,00 A (según DIN VDE 0891-1) |
| Tensión nominal Cable | ≤ 100 V (Valor de pico, no apto para alta intensidad) |
| Tensión de prueba Conductor/Conductor | 700 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 700,00 V (50 Hz, 1 min.) |
| Resistencia de aislamiento de la línea | ≥ 500 MΩ*km |
| Impedancia de transferencia | ≤ 100,00 mΩ/m (a 10 MHz) |
| Impedancia característica | 100 Ω ±5 Ω (a 100 MHz) |
| Resistencia al pulido | ≤ 290,00 Ω/km |
| Capacidad de la línea | aprox. 45 nF/km (a 1 kHz) |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Resistencia a la tracción | ≤ 80 N |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Atenuación paradiafónica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (a 4 MHz) | |
| 50,3 dB (a 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (a 20 MHz) | |
| 42,9 dB (a 31,25 MHz) | |
| 38,4 dB (a 62,5 MHz) | |
| 35,3 dB (a 100 MHz) | |
| Atenuación paradiafónica con potencia numerada (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (a 4 MHz) | |
| 47,3 dB (a 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (a 20 MHz) | |
| 39,9 dB (a 31,25 MHz) | |
| 35,4 dB (a 62,5 MHz) | |
| 32,3 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 23 dB (a 4 MHz) |
| 24,1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23,6 dB (a 31,25 MHz) | |
| 21,5 dB (a 62,5 MHz) | |
| 20,1 dB (a 100 MHz) | |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia al aceite | según EN 60811-2-1 |
| Resistencia a las llamas | según IEC 60332-1-2 |
| según UL VW1 | |
| según UN ECE-R 118.03 | |
| Temperatura ambiente (servicio) | -20 °C ... 80 °C (Cable, disposiCión móvil) |
| -40 °C ... 80 °C (cable, disposición fija) | |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP67 (En estado enchufado) |
| IP65 (En estado enchufado) | |
| IP65/IP67 | |
| Temperatura ambiente (servicio) | -25 ... -85 (macho / hembra) |
| -20 °C ... 60 °C (cable, disposición fija) | |
| 0 °C ... 50 °C (Cable, disposiCión móvil) | |
Normas y especificaciones
| Normas/disposiciones | de conformidad con IEC 61076-2-101 |
