SACCBP-M12MSD-4CON-M16/2,0-931 1551587 PHOENIX CONTACT Connettore da incasso sistema bus
SACCBP-M12MSD-4CON-M16/2,0-931
1551587
PHOENIX_CONTACT
Connettore da incasso sistema bus

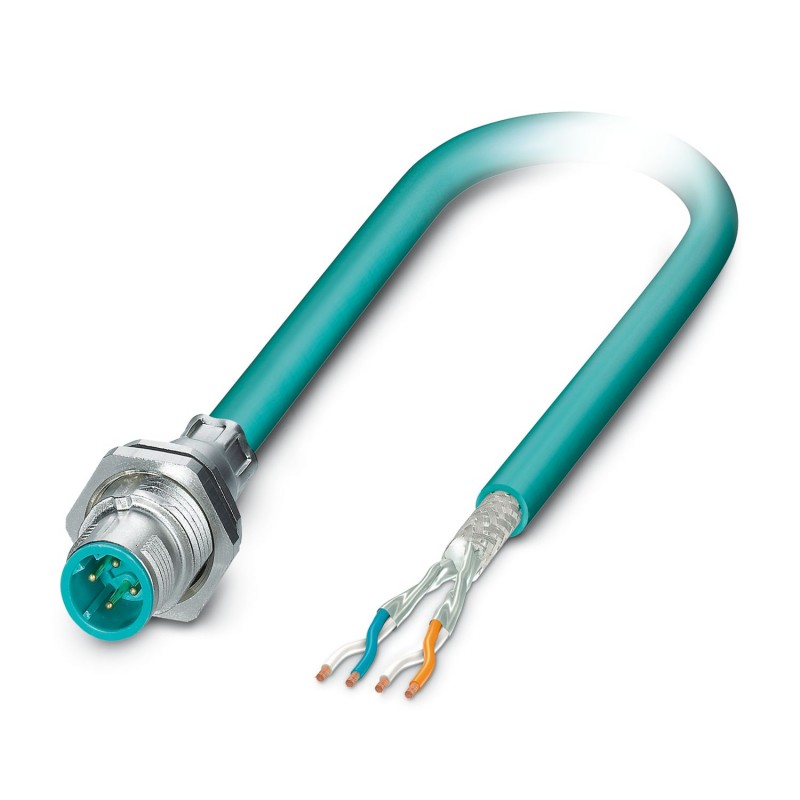

Connettore maschio da incasso sistema bus, Ethernet, 4 poli, M12 SPEEDCON, schermato, codifica D, montaggio posteriore/a vite, con filettatura M16, con cavo bus da 2 m, 2 x 2 x 0,2 mm2
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Note
| Avvertenza di sicurezza | |
| Indicazioni di sicurezza | AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose. |
| • AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato. | |
| • AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico. | |
| • I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici. | |
| • Durante il funzionamento del connettore in ambienti esterni, tali ambienti vanno protetto dagli influssi ambientali. | |
| • I prodotti confezionati non vanno manipolati o aperti in modo errato. | |
| • Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products). | |
| • In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente. | |
| • Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa | |
| • Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa. | |
| • Osservare i rispettivi dati tecnici. Le indicazioni sono riportate nei seguenti punti: o Sul prodotto o Sull'etichetta della confezione o Nella documentazione fornita o Im Web phoenixcontact.com/products alla voce del prodotto | |
| • Utilizzare esclusivamente l'utensile raccomandato da Phoenix Contact | |
| • Non chiudere i connettori non collegati con un cappuccio di sicurezza. Gli accessori adatti al prodotto sono indicati nell'area accessori dell'articolo in rete sotto phoenixcontact.com/products | |
| • Assicurarsi che la messa a terra di protezione o di funzionamento sia inserita correttamente. | |
| • Per raggruppare diversi circuiti elettrici in un cavo e/o in un connettore valgono le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Il connettore si riscalda durante l'esercizio normale. In base alle condizioni ambientali, la superficie del connettore può subire un riscaldamento continuo. In questo caso l'utente è responsabile dell'applicazione delle avvertenze di sicurezza (ad es. DIN EN ISO 13732-1:2008-12). | |
Montaggio
| Tipo di montaggio | Montaggio posteriore, filettatura M16 x 1,5 con dado piatto |
Caratteristiche articolo
| Tipo di prodotto | Connettori circolari (lato apparecchio) |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | D |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
Indicazioni materiale
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | NBR |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Ottone, nichelato |
| Guaina esterna, materiale | PUR |
| Materiale conduttore | Filo Cu nudo |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 2,5 kV AC |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 60 V |
| Corrente nominale IN | 4 A (Connettore maschio/femmina secondo IEC 61076-2-101, attenersi ai dati tecnici del cavo) |
| Tensione di prova | 2500 V |
| 1000 V | |
| Impedenza caratteristica | 100 Ω |
| Resistenza del conduttore max. | 150 mΩ/m |
Connettori
| Connessione 1 | |
| Struttura testa | Maschio |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Codifica | D |
| Connessione 2 | |
| Struttura testa | estremità conduttore libera |
Cavo / linea
| Lunghezza cavo | 2 m |
| Ethernet flessibile CAT5, a 2 coppie [93E] | |
| Disegno quotato |  |
| Schermato | sì |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Peso della linea | 42 kg/km |
| Tipo di cavo | Ethernet flessibile CAT5, a 2 coppie |
| Sigla | 02YS(ST)C11Y |
| Tipo cavo (sigla) | 93E |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Struttura dei cavi | 2x2xAWG26/7, SF/UTP |
| Diametro esterno conduttore | 6,40 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Guaina esterna spessore parete | 1,20 mm |
| Materiale conduttore | Filo Cu nudo |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 2x 2x 0,14 mm² |
| Materiale isolamento fili | PE espanso |
| Diametro filo con guaina isolante | 0,98 mm |
| Conduttore singolo, colore | bianco/arancione-arancione, bianco/verde-verde |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 2 paisa con 2 riempitori verso l’anima |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 70 % |
| Carico di corrente ammesso del cavo | 2,00 A (secondo DIN VDE 0891-1) |
| Tensione nominale cavo | ≤ 100 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 700,00 V (50 Hz, 1 min.) |
| Resistenza di isolamento linea | ≥ 500 MΩ*km |
| Resistenza accoppiamento | ≤ 100,00 mΩ/m (con 10 MHz) |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Capacità linea | ca. 45 nF/km (a 1 kHz) |
| Runtime | 5,3 ns/m |
| Resistenza alla trazione | ≤ 80 N |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Attenuazione paradiafonica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (con 4 MHz) | |
| 50,3 dB (con 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (con 20 MHz) | |
| 42,9 dB (con 31,25 MHz) | |
| 38,4 dB (con 62,5 MHz) | |
| 35,3 dB (con 100 MHz) | |
| Attenuazione di paradiafonia a somma di potenza (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (con 4 MHz) | |
| 47,3 dB (con 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (con 20 MHz) | |
| 39,9 dB (con 31,25 MHz) | |
| 35,4 dB (con 62,5 MHz) | |
| 32,3 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 23 dB (con 4 MHz) |
| 24,1 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 23,6 dB (con 31,25 MHz) | |
| 21,5 dB (con 62,5 MHz) | |
| 20,1 dB (con 100 MHz) | |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| secondo UL VW1 | |
| a norma UN ECE-R 118.03 | |
| Temperatura ambiente (esercizio) | -20 °C ... 80 °C (Cavi, posa mobile) |
| -40 °C ... 80 °C (cavi, posa fissa) | |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP67 (nello stato installato) |
| IP65 (nello stato installato) | |
| IP65/IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| -40 °C ... 85 °C (senza azionamento meccanico) | |
