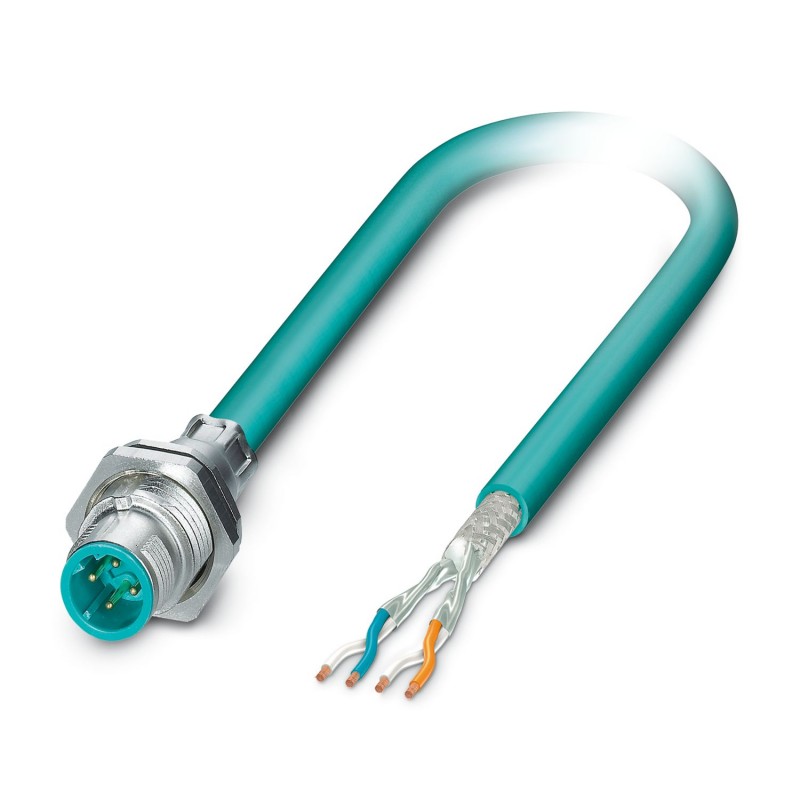

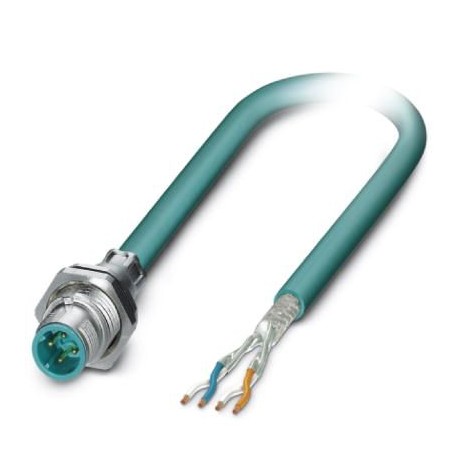

SACCBP-M12MSD-4CON-M16/2,0-931 1551587 PHOENIX CONTACT Bussystem-Einbausteckverbinder
SACCBP-M12MSD-4CON-M16/2,0-931
1551587
PHOENIX_CONTACT
Bussystem-Einbausteckverbinder
Bussystem-Einbaustecker, Ethernet, 4-polig, M12-SPEEDCON, geschirmt, D-kodiert, Hinterwand-/Schraubmontage mit M16-Gewinde, mit 2 m Buskabel, 2 x 2 x 0,2 mm2
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Hinweise
| Sicherheitshinweis | |
| Sicherheitshinweis | WARNUNG: Die Steckverbinder dürfen nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie eine unsachgemäße Verwendung können Personen- und/oder Sachschäden zur Folge haben. |
| • WARNUNG: Nehmen Sie nur einwandfreie Produkte in Betrieb. Die Produkte sind regelmäßig auf Beschädigungen zu überprüfen. Setzen Sie defekte Produkte sofort außer Betrieb. Tauschen Sie beschädigte Produkte aus. Eine Reparatur ist nicht möglich. | |
| • WARNUNG: Nur elektrotechnisch qualifiziertes Fachpersonal darf unter Berücksichtigung der nachfolgenden Sicherheitshinweise das Produkt installieren und betreiben. Das Fachpersonal muss mit den Grundlagen der Elektrotechnik vertraut sein. Es muss in der Lage sein, Gefahren zu erkennen und zu vermeiden. Das entsprechende Symbol auf der Verpackung weist darauf hin, dass für Installation und Betrieb elektrotechnisch fachkundiges Personal erforderlich ist. | |
| • Die Produkte sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau geeignet. | |
| • Bei Betrieb der Steckverbinder im Außeneinsatz sind diese gesondert gegen Umwelteinflüsse zu schützen. | |
| • Konfektionierte Produkte dürfen nicht manipuliert oder unsachgemäß geöffnet werden. | |
| • Verwenden Sie nur Gegenstecker, die nach den in den technischen Daten angegebenen Normen spezifiziert sind (z. B. die im Zubehör des Produkts im Web unter phoenixcontact.com/products aufgeführten). | |
| • Bei direkter Verwendung des Produkts in Verbindung mit Fremdfabrikaten obliegt die Verantwortung dem Anwender. | |
| • Bei Betriebsspannungen > 50 VAC müssen elektrisch leitfähige Steckverbindergehäuse geerdet werden | |
| • Achten Sie darauf, dass beim Verlegen der Leitung die Zugbelastung auf den Steckverbindern nicht oberhalb der normativ festgelegten Grenzen liegt. | |
| • Beachten Sie die zugehörigen technischen Daten. Die Angaben finden Sie an diesen Stellen: o Auf dem Produkt o Auf dem Verpackungsetikett o In der mitgelieferten Dokumentation o Im Web unter phoenixcontact.com/products bei dem Produkt | |
| • Verwenden Sie nur das von Phoenix Contact empfohlene Werkzeug | |
| • Verschließen Sie nicht gesteckte Steckverbinder mit einer Schutzkappe. Das passende Zubehör ist im Zubehörbereich des Artikels im Web unter phoenixcontact.com/products bei dem Produkt zu finden | |
| • Achten Sie darauf, dass die Schutz- oder Funktionserde fachgerecht angeschlossen ist. | |
| • Für die Zusammenfassung mehrerer Stromkreise in einem Kabel und / oder einem Steckverbinder gilt VDE 0100/1.97 § 411.1.3.2 und DIN EN 60 204/11.98 § 14.1.3 | |
| • Der Steckverbinder erwärmt sich im Normalbetrieb. Abhängig von den Umgebungsbedingungen kann sich die Oberfläche des Steckverbinders weitergehend erwärmen. In dem Fall ist der Anwender für die Anbringung von Warnhinweisen (bsp. DIN EN ISO 13732-1:2008-12) verantwortlich. | |
Montage
| Montageart | Hinterwandmontage, M16 x 1,5 Gewinde mit Flachmutter |
Artikeleigenschaften
| Produkttyp | Rundsteckverbinder (geräteseitig) |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | D |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
Materialangaben
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | NBR |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Verschraubung | Messing, vernickelt |
| Außenmantel, Material | PUR |
| Material Leiter | blanke Cu-Litze |
Elektrische Eigenschaften
| Bemessungsstoßspannung | 2,5 kV AC |
| Durchgangswiderstand | ≤ 3 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 60 V |
| Nennstrom IN | 4 A (Stecker/Buchse nach IEC 61076-2-101, technische Daten der Leitung sind zu berücksichtigen) |
| Prüfspannung | 2500 V |
| 1000 V | |
| Wellenwiderstand | 100 Ω |
| Leiterwiderstand max. | 150 mΩ/m |
Steckverbinder
| Anschluss 1 | |
| Bauform Kopf | Stecker |
| Kabelabgang Kopf | gerade |
| Gewindeart Kopf | M12 |
| Kodierung | D |
| Anschluss 2 | |
| Bauform Kopf | freies Leitungsende |
Kabel / Leitung
| Leitungslänge | 2 m |
| Ethernet flexibel CAT5, 2-paarig [93E] | |
| Maßzeichnung |  |
| Geschirmt | ja |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Leitungsgewicht | 42 kg/km |
| Leitungstyp | Ethernet flexibel CAT5, 2-paarig |
| Kurzzeichen | 02YS(ST)C11Y |
| Kabeltyp (Kurzzeichen) | 93E |
| Signalart/Kategorie | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Leitungsaufbau | 2x2xAWG26/7, SF/UTP |
| Leitungsaußendurchmesser | 6,40 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | wasserblau RAL 5021 |
| Wandstärke Außenmantel | 1,20 mm |
| Material Leiter | blanke Cu-Litze |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| AWG Signalleitung | 26 |
| Leitungsquerschnitt | 2x 2x 0,14 mm² |
| Material Aderisolation | geschäumtes PE |
| Aderdurchmesser inklusive Isolierung | 0,98 mm |
| Einzelader, Farbe | weiß/orange-orange, weiß/grün-grün |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 2 Paare mit 2 Füllern zur Seele |
| Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 70 % |
| Strombelastbarkeit Leitung | 2,00 A (nach DIN VDE 0891-1) |
| Nennspannung Leitung | ≤ 100 V (Spitzenwert, nicht für Starkstromzwecke) |
| Prüfspannung Ader/Ader | 700 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 700,00 V (50 Hz, 1 min.) |
| Leitungs-Isolationswiderstand | ≥ 500 MΩ*km |
| Kopplungswiderstand | ≤ 100,00 mΩ/m (bei 10 MHz) |
| Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
| Schleifenwiderstand | ≤ 290,00 Ω/km |
| Leitungs-Kapazität | ca. 45 nF/km (bei 1 kHz) |
| Signallaufzeit | 5,3 ns/m |
| Zugfestigkeit | ≤ 80 N |
| Mindestbiegeradius, fest verlegt | 4 x D |
| Mindestbiegeradius, flexibel verlegt | 8 x D |
| Nahnebensprechdämpfung (NEXT) | 65,3 dB (bei 1 MHz) |
| 56,3 dB (bei 4 MHz) | |
| 50,3 dB (bei 10 MHz) | |
| 47,2 dB (bei 16 MHz) | |
| 45,8 dB (bei 20 MHz) | |
| 42,9 dB (bei 31,25 MHz) | |
| 38,4 dB (bei 62,5 MHz) | |
| 35,3 dB (bei 100 MHz) | |
| Leistungssummierte Nahnebensprechdämpfung (PSNEXT) | 62,3 dB (bei 1 MHz) |
| 53,3 dB (bei 4 MHz) | |
| 47,3 dB (bei 10 MHz) | |
| 44,2 dB (bei 16 MHz) | |
| 42,8 dB (bei 20 MHz) | |
| 39,9 dB (bei 31,25 MHz) | |
| 35,4 dB (bei 62,5 MHz) | |
| 32,3 dB (bei 100 MHz) | |
| Rückflussdämpfung (RL) | 23 dB (bei 4 MHz) |
| 24,1 dB (bei 8 MHz) | |
| 25 dB (bei 10 MHz) | |
| 25 dB (bei 16 MHz) | |
| 25 dB (bei 20 MHz) | |
| 23,6 dB (bei 31,25 MHz) | |
| 21,5 dB (bei 62,5 MHz) | |
| 20,1 dB (bei 100 MHz) | |
| Halogenfreiheit | nach IEC 60754-1 |
| Ölbeständigkeit | nach EN 60811-2-1 |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| nach UL VW1 | |
| nach UN ECE-R 118.03 | |
| Umgebungstemperatur (Betrieb) | -20 °C ... 80 °C (Kabel, bewegliche Verlegung) |
| -40 °C ... 80 °C (Kabel, feste Verlegung) | |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP67 (in gestecktem Zustand) |
| IP65 (in gestecktem Zustand) | |
| IP65/IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
| -40 °C ... 85 °C (ohne mechanische Betätigung) | |
