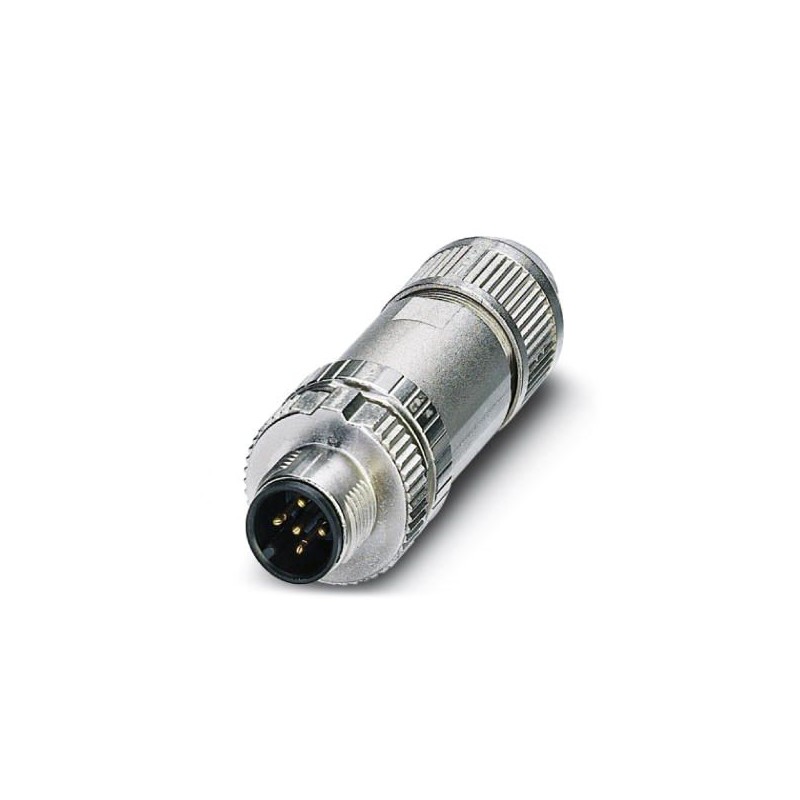

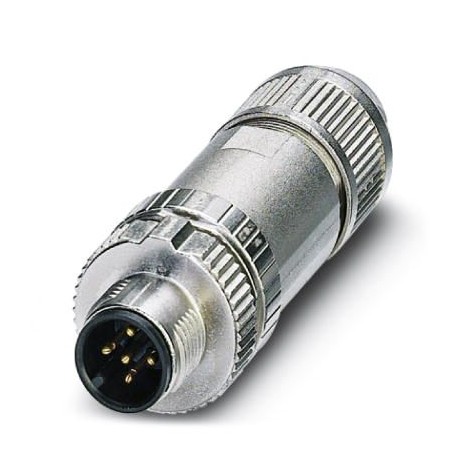

SACC-M12MS-5PL SH 1424658 PHOENIX CONTACT Connettori, 5-poli, schermata, Maschio diritto M12, codifica A, Co..
SACC-M12MS-5PL SH
1424658
PHOENIX_CONTACT
Connettori, 5-poli, schermata, Maschio diritto M12, codifica A, Connessione Push-in, materiale zigrinato: Pressogetto di zinco, nichelato, diametro esterno cavo 4 mm ... 8 mm
Connettore, Universale, 5 poli, schermato, Connettore maschio diritto M12, A, Collegamento a molla con blocco a pressione, zigrinatura Materiale: Zinco pressofuso, nichelato, diametro esterno del cavo 4 mm ... 8 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Connettori, 5-poli, schermata, Maschio diritto M12, codifica A, Connessione Push-in, materiale zigrinato: Pressogetto di zinco, nichelato, diametro esterno cavo 4 mm ... 8 mm
I vantaggi
Dati commerciali
| Codice per l'ordinazione | 1424658 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2CFA - |
| Pagina catalogo | Pagina 18 (C_2_2017) |
| GTIN | 4055626375854 |
| Peso per pezzo (confezione esclusa) | 37,300 g |
| Numero tariffa doganale | 85366990 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A (2 A in caso di utilizzo di conduttori da 0,14 mm²) |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 5 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Urti, vibrazioni EN 50155:2001 | |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione Push-in |
| Sezione conduttore | 0,14 mm² ... 0,75 mm² (senza capocorda) |
| 0,08 mm² ... 0,5 mm² (con capocorda) | |
| 0,14 mm² ... 0,75 mm² (rigido) | |
| Sezione conduttore AWG | 26 ... 18 (senza capocorda) |
| 28 ... 20 (con capocorda) | |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 0,8 Nm (Inserto portacontatti con anello di accoppiamento) | |
| 3 Nm (Dado di compressione con anello di accoppiamento) | |
| Indicazione per il montaggio | I fili possono essere collegati con o senza capocorda |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | NBR |
| Dati aggiuntivi materiale | TPE-U (Cestello di fissaggio, peso: 1,1 g) |
| PA 6 (Leva di comando) | |
| Norme/disposizioni | PA 6.6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23, R24, R25 e R26 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| PA 6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Definizione norma | Urti, vibrazioni |
| Norme/Disposizioni | EN 50155:2001 |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| diametro del connettore (EF007496) | 19 mm |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 5 |
| per diametro esterno cavo (EF009475) | 4 mm |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | altro |
| materiale del rivestimento di contatto (EF004020) | nichel |
| materiale della scatola (EF001596) | altro |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP65 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
