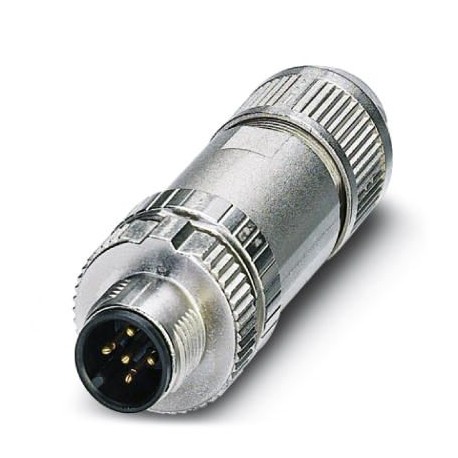

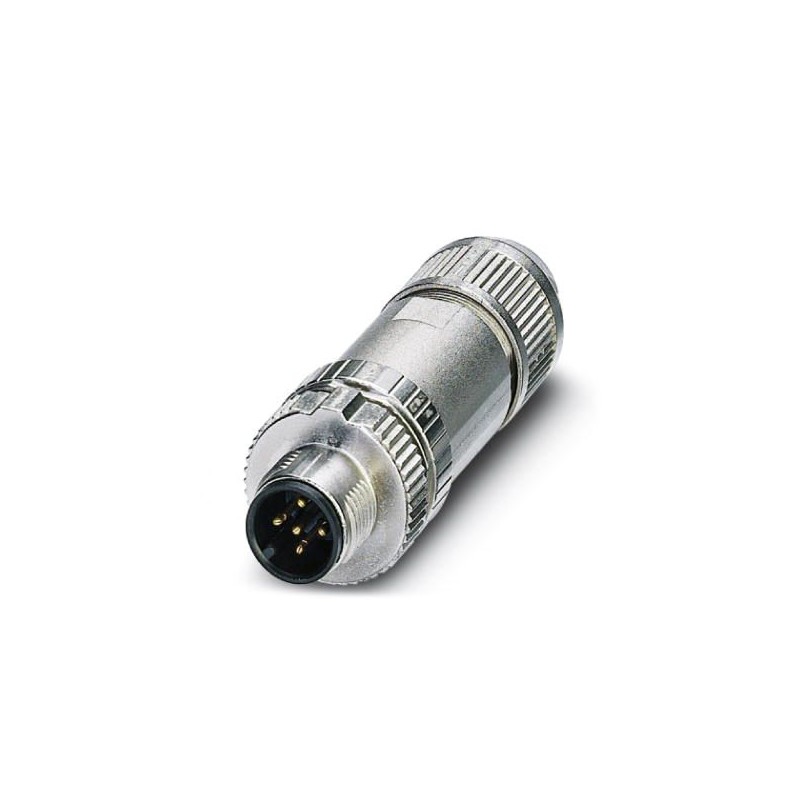

SACC-M12MS-5PL SH 1424658 PHOENIX CONTACT Conector, 5-polos, apantallado, Conector macho recto M12, codifica..
SACC-M12MS-5PL SH
1424658
PHOENIX_CONTACT
Conector, 5-polos, apantallado, Conector macho recto M12, codificado A, Conexión push-in, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 4 mm ... 8 mm
Conector, Universal, 5-polos, apantallado, Conector macho recto M12, A, Conexión por resorte push lock, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 4 mm ... 8 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Conector, 5-polos, apantallado, Conector macho recto M12, codificado A, Conexión push-in, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 4 mm ... 8 mm
Sus ventajas
Datos mercantiles
| Clave de pedido | 1424658 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CFA - |
| Página del catálogo | Página 18 (C_2_2017) |
| EAN | 4055626375854 |
| Peso por unidad (sin incluir el embalaje) | 37,300 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
|---|---|
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 4 A (2 A al utilizar conductores de 0,14 mm²) |
|---|---|
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 5 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Choques, vibraciones EN 50155:2001 | |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Conexión push-in |
| Sección de conductor | 0,14 mm² ... 0,75 mm² (sin puntera) |
| 0,08 mm² ... 0,5 mm² (con puntera) | |
| 0,14 mm² ... 0,75 mm² (rígido) | |
| Sección de conductor AWG | 26 ... 18 (sin puntera) |
| 28 ... 20 (con puntera) | |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 0,8 Nm (Inserto de machos con casquillo de acoplamiento) | |
| 3 Nm (Tuerca de apriete con casquillo de acoplamiento) | |
| Indicaciones de montaje | Los hilos se pueden conectar tanto con como sin punteras |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
| Datos de material adicionales | TPE-U (Jaula de fijación, peso: 1,1 g) |
| PA 6 (Palanca de accionamiento) | |
| Normas/disposiciones | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23, R24, R25 y R26 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| PA 6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Denominación de norma | Choques, vibraciones |
| Normas/especificaciones | EN 50155:2001 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
