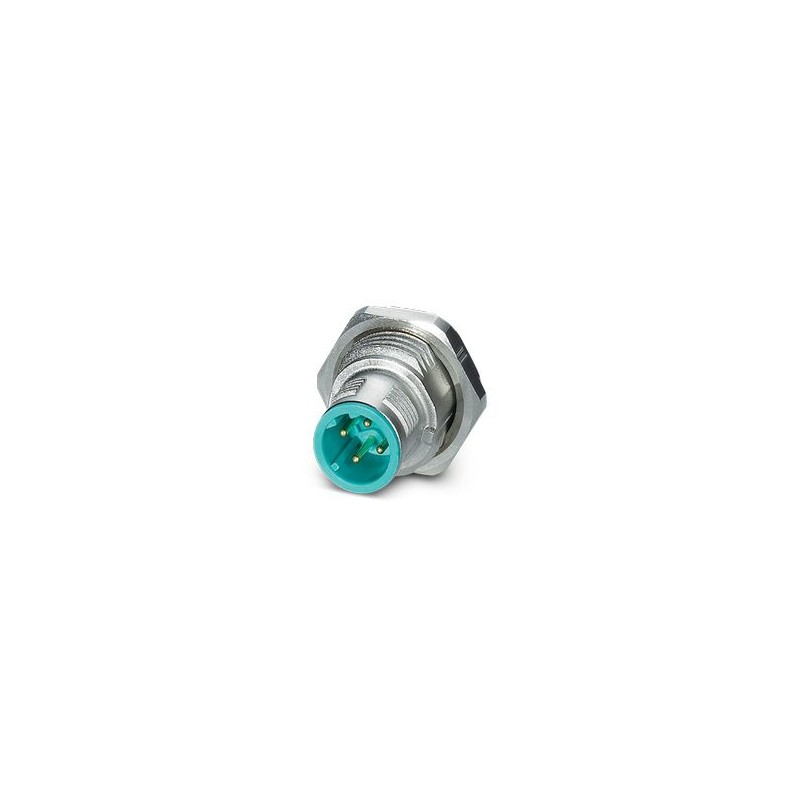

SACC-DSI-MSD-4CON-L180/SH TQX 1239816 PHOENIX CONTACT Connettiti. Presa. Essere Apar. Parete a poster, Ether..
SACC-DSI-MSD-4CON-L180/SH TQX
1239816
PHOENIX_CONTACT
20
Connettiti. Presa. Essere Apar. Parete a poster, Ethernet CAT5 (100 MBit/s), 4 poli, connettore maschio, dritto, M12-SPEEDCON, codifica D, saldatura a onda, L'articolo non contiene piombo secondo la direttiva RoHS II senza l'eccezione 6c (Pb< 0,1%)
Connettersi. spina. per apar. parete per poster, Ethernet CAT5 (100 MBit/s), a 4 poli, Connettore maschio, diritto, M12-SPEEDCON, codifica: D, Montaggio posteriore, M16 x 1,5, Contatti a saldare ondulatorie, L'articolo è senza piombo secondo RoHS II senza eccezioni 6c (Pb< 0,1%)
Connettore per apparecchi posteriore, Ethernet CAT5 (100 MBit/s), 4-poli, Connettore, diritto, M12-SPEEDCON, codifica: D, Montaggio posteriore, M16 x 1,5, Saldatura a onde, L'articolo è senza piombo secondo la direttiva RoHS II senza eccezione 6c (Pb < 0,1 %)
connettori ad innesto > connettore circolare, da incasso (PCB)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
| Note generali | Il controdado è compreso nel volume di consegna |
| Tipo di montaggio | Montaggio posteriore M16 x 1,5 con dado piatto |
| Indicazione per il montaggio | con dado piatto |
| Collegamento | Saldatura a onde |
| Tipo di prodotto | Connettori circolari (lato apparecchio) |
| Tipo sensore | Ethernet |
| N. poli | 4 |
| Applicazione | Dati |
| Schermato | sì |
| Codifica | D |
| Tipo di filettatura | M12 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Disegno quotato |  |
| Lunghezza pin a saldare | 6 mm |
| 6 mm |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | NBR |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Tensione impulsiva di dimensionamento | 2,5 kV |
| Resistività di massa | ≤ 3 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
| Connessione conduttori | |
| Collegamento | Saldatura a onde |
| Tipo di connessione del contatto | Spina |
| Coppia di serraggio | 3 Nm |
| 4 Nm | |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Connessione 1 | |
| Struttura testa | Connettore |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Tipo di bloccaggio testa | SPEEDCON |
| Codifica | D |
| Tipo di segnale/categoria | Ethernet CAT5, 100 MBit/s |
| Diametro filo con guaina isolante | 1 mm |
| Condizioni ambientali | |
| Grado di protezione | IP67 (nello stato installato) |
| IP65 (nello stato installato) | |
| IP65/IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (connettore / connecttore femmina) |
| -50 °C ... 70 °C (Cavi, posa mobile) | |
| -20 °C ... 60 °C (cavi, posa fissa) | |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | montaggio sul retro |
| filettatura a vite (EF012303) | M16 |
| con collegamento schermato (EF002535) | Sì |
| numero di poli (EF001391) | 4 |
| numero di contatti di controllo (EF012217) | 4 |
| con collegamento PE (EF005600) | No |
| rivestimento scatola (EF001601) | nichelato |
| materiale del rivestimento di contatto (EF004020) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| numero min. di cicli di innesto (EF012212) | 100 |
| grado di protezione (IP), montato (EF007466) | IP65/IP67 |
| temperatura ambiente (EF002386) | 70 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| corrente nominale In (EF008250) | 4 A |
| con filettatura (EF003723) | Sì |
