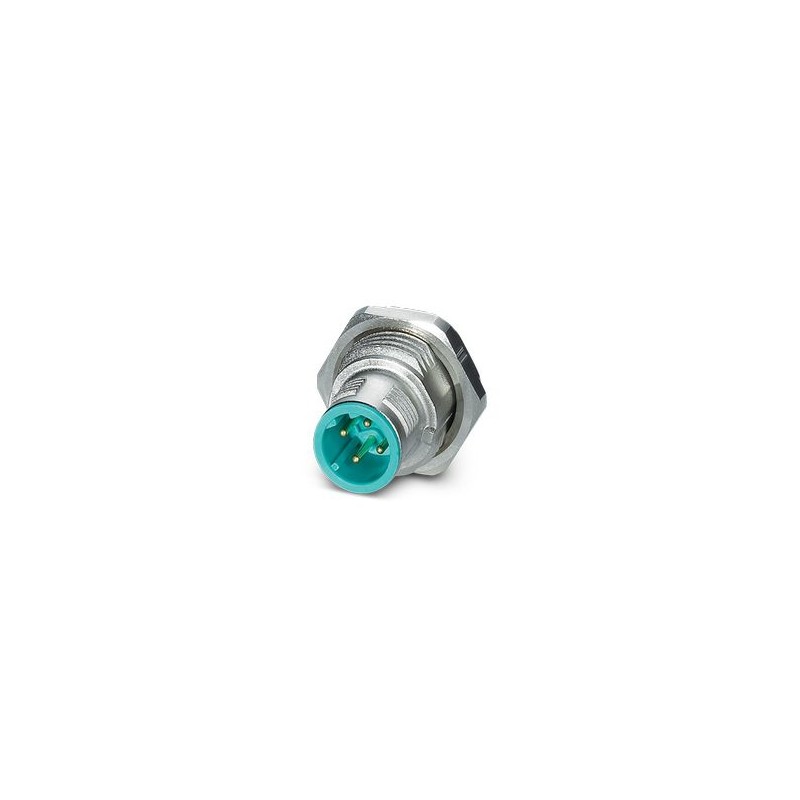

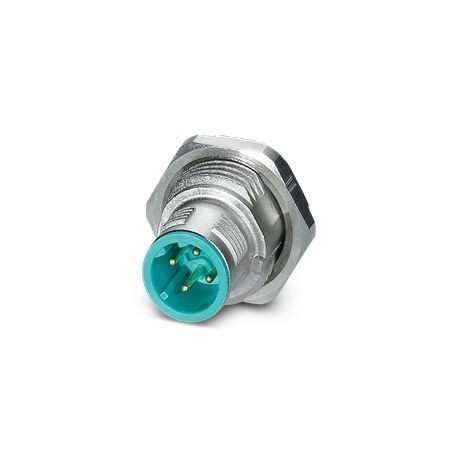

SACC-DSI-MSD-4CON-L180/SH TQX 1239816 PHOENIX CONTACT Connecte. Prise. Être apar. mur à affiches, Ethernet C..
SACC-DSI-MSD-4CON-L180/SH TQX
1239816
PHOENIX_CONTACT
20
Connecte. Prise. Être apar. mur à affiches, Ethernet CAT5 (100 MBit/s), 4 polaires, connecteur mâle, droit, M12-SPEEDCON, codage D, soudure à vagues, L’article ne contient pas de plomb selon la directive RoHS II à l’exception du 6c (Pb< 0,1 %)
Relier. bouchon. pour apar. mur d’affiches, CAT5 Ethernet (100 MBit/s), 4 pôles, Connecteur mâle, droit, M12-SPEEDCON, encodage : D, Montage arrière, M16 x 1,5, Contacts à souder à la vague, L’article est sans plomb selon RoHS II sans exception 6c (Pb< 0.1%)
Connecteur d'appareil face arrière, Ethernet CAT5 (100 Mbit/s), 4-pôles, Connecteur mâle, droit, M12-SPEEDCONNEC, détrompage: D, Montage face arrière, M16 x 1,5, Soudage à la vague, L'article est sans plomb, conformément à la directive RoHS II, sans exception 6c (Pb < 0,1 %)
Connecteurs > Embout pour connecteur circulaire (PCB)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
| Généralités | Le contre-écrou est contenu dans la livraison |
| Type de montage | Montage face arrière M16 x 1,5 avec écrou plat |
| Instructions de montage | avec écrou plat |
| Type de raccordement | Soudage à la vague |
| Type de produit | Connecteurs circulaires (côté appareil) |
| Type de capteur | Ethernet |
| Nombre de pôles | 4 |
| Application | Données |
| Blindé | oui |
| Détrompage | D |
| Type de filetage | M12 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Dessin coté |  |
| Longueur du picot | 6 mm |
| 6 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | NBR |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Tension de tenue aux chocs assignée | 2,5 kV |
| Résistance de contact | ≤ 3 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Raccordement du conducteur | |
| Type de raccordement | Soudage à la vague |
| Type de contact | Mâle |
| Couple de serrage | 3 Nm |
| 4 Nm | |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Raccordement 1 | |
| Type tête | Connecteur mâle |
| Sortie de câble tête | droit |
| Type de filetage tête | M12 |
| Type de verrouillage tête | SPEEDCONNEC |
| Détrompage | D |
| Type de signal/catégorie | Ethernet CAT5, 100 Mbit/s |
| Diamètre de fil avec isolant | 1 mm |
| Conditions ambiantes | |
| Indice de protection | IP67 (après enfichage) |
| IP65 (après enfichage) | |
| IP65/IP67 | |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (connecteur mâle / femelle) |
| -50 °C ... 70 °C (Câble, pose souple) | |
| -20 °C ... 60 °C (câble, pose fixe) | |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Caractéristique | Valeur |
|---|---|
| Type de montage (EF000003) | Montage sur face arrière |
| Filetage femelle (EF012303) | M16 |
| Avec raccordement de blindage (EF002535) | Oui |
| Nombre de pôles (EF001391) | 4 |
| Nombre de contacts de commande (EF012217) | 4 |
| Avec raccordement PE (EF005600) | Non |
| Revêtement du boîtier (EF001601) | Nickelé |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | IP65/IP67 |
| Température ambiante (EF002386) | 70 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Courant assigné In (EF008250) | 4 A |
| Avec filetage (EF003723) | Oui |
