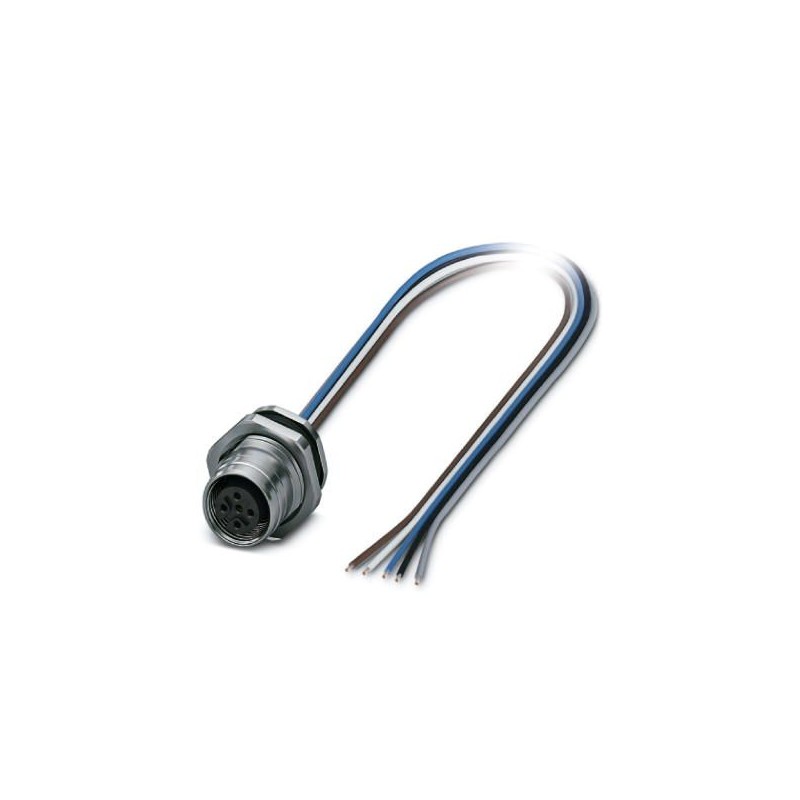

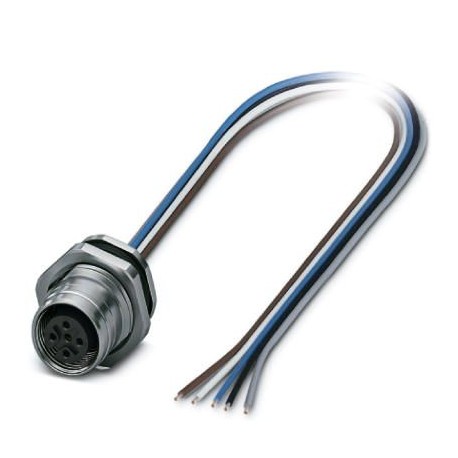

SACC-DSI-FS-5CON-M16/0,5 PP 1027666 PHOENIX CONTACT Filo-tipo di connettore
SACC-DSI-FS-5CON-M16/0,5 PP
1027666
PHOENIX_CONTACT
Filo-tipo di connettore
Conect. spina. essere apar. poster da parete., Universale, 5 poli, Montaggio incorporato femmina, diritto, M12-Push-Pull, A, all'estremità libera del cavo, Montaggio posteriore, M16 x 1,5, Fili a trefoli singoli, lunghezza del cavo: 0,5 m, 0,34 mm², Filo intrecciato TPE, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) 1238099
connettori ad innesto > connettore circolare, da incasso (con cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione venti sette mila sei cento sessanta sei |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626533384 |
| Peso per Pezzo (escluso imballaggio) | 29.700 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (Connettore / presa) |
|---|---|
| Grado di protezione | IP67 |
Generale
| Nota | Elettrici e meccanici di dati specificato, si assume che la coppia di connettore è correttamente bloccato e montato. Se il connettore è sbloccato e se c'è un pericolo di contaminazione, il connettore deve essere sigillate con un tappo di protezione > grado di protezione IP54. Influenze derivanti da litz fili, cavi o assemblea del PWB deve anche essere presa in considerazione. |
|---|---|
| Corrente nominale a 40°C | 4 Un |
| Tensione nominale | 60 V |
| Tensione d'impulso | 2,5 kV |
| Numero di posizioni | Cinque |
| Codifica | Codifica |
| Norme/regolamenti | Connettore M12 IEC 61076-2-101 |
| Display di stato | No |
| Categoria di sovratensione | II |
| Grado di inquinamento | Tre |
| Metodo di connessione | I singoli fili |
| Inserimento/estrazione cicli | > 100 |
| Tipo di montaggio | Posteriore di fissaggio M16 x 1,5 Con dado piatto |
Materiale
| Classe di infiammabilità secondo UL 94 | V0 |
|---|---|
| Materiale a contatto con il | CuZn |
| Superficie di contatto del materiale | Au |
| Contattare il vettore materiale | PA 6.6 |
| Materiale di presa per il corpo | Ottone nichelato |
| Materiale, zigrinature | Ottone nichelato |
| Materiale | Ottone, nichelato |
| Il materiale della guarnizione | NBR/FKM |
| Ulteriori specifiche del materiale | PU 2K (materiale di Stucco) |
Cavo
| Tipo di cavo | TPE litz wire |
|---|---|
| Sezione conduttore | 0,34 mm2 |
| Linea segnale AWG | Venti due |
| Direttore della struttura di linea di segnale | 7x 0,25 mm |
| Diametro del nucleo, compreso isolamento | 1.2 mm ±0,07 mm |
| Spessore di isolamento | 0.21 mm |
| I colori dei fili | Marrone, bianco, blu, nero, grigio |
| Materiale del conduttore | Tin-plated Cu fili litz |
| Norme/specifiche | Connettore M12 IEC 61076-2-101 |
| Resistenza di isolamento | ≥ 20 MΩ*km |
| Resistenza del conduttore | ≤ 57.6 mΩ/m |
| Tensione nominale, tv via cavo | 300 V |
| Tensione di prova, tv via cavo | 2000 V AC |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (cavi, posa fissa) |
| -25 °C ... 85 °C (cavi, installazione flessibile) |
Norme e Regolamenti
| Designazione Standard | Connettore M12 |
|---|---|
| Norme/regolamenti | IEC 61076-2-101 |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 8.0Venti sette millioni quattro cento quaranta mila cento tréeCl@ss 9.0Venti sette millioni quattro cento quaranta mila cento tré
| Caratteristica | Valore |
|---|---|
| lunghezza del cavo (EF000536) | 0.5 mm |
| tipo di contatto a innesto, lato esterno (EF005528) | senza |
| modo di montaggio (EF000003) | montaggio sul retro |
| materiale della scatola (EF001596) | altro |
| materiale isolante del conduttore (EF000061) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura ambiente (EF002386) | 85 °C |
| temperatura d'esercizio (EF002393) | -25 °C |
| tensione nominale (EF000228) | 60 V |
| con collegamento schermato (EF002535) | No |
| filettatura a vite (EF012303) | M12 |
| sezione del filo (EF000018) | 0.34 mm² |
| numero min. di cicli di innesto (EF012212) | 100 |
| grado di protezione (IP), montato (EF007466) | altro |
