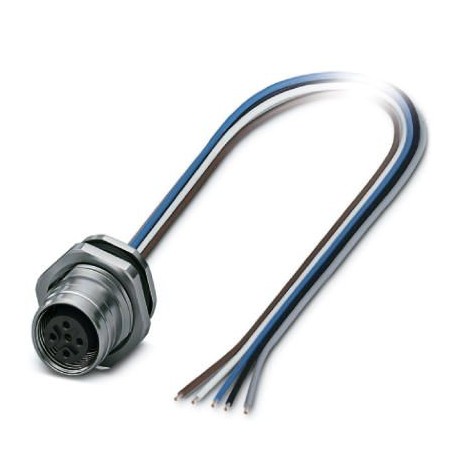

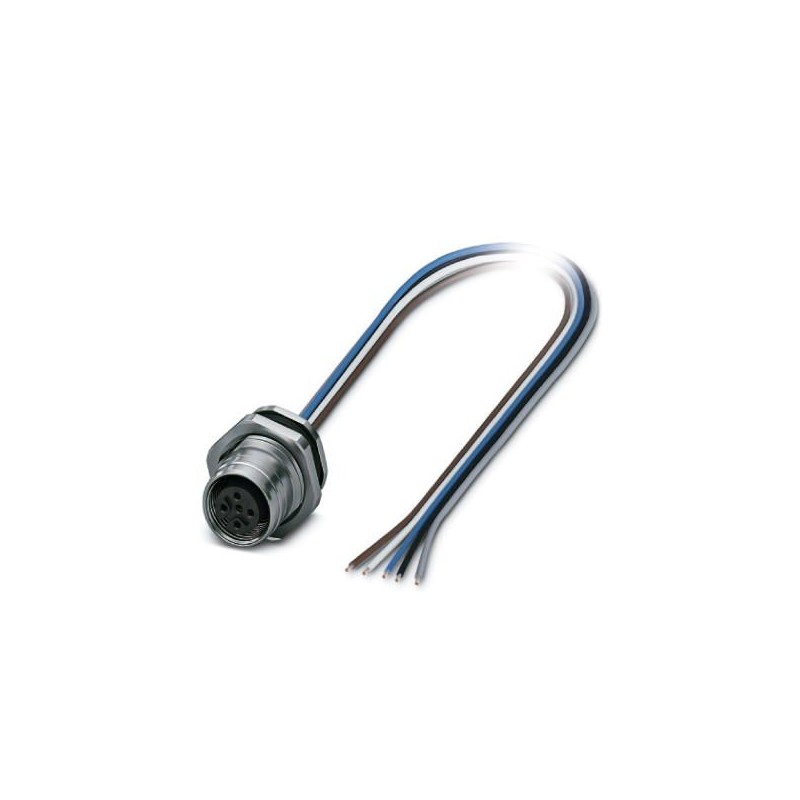

SACC-DSI-FS-5CON-M16/0,5 PP 1027666 PHOENIX CONTACT Flush-tipo de conector
SACC-DSI-FS-5CON-M16/0,5 PP
1027666
PHOENIX_CONTACT
Flush-tipo de conector
Conecte. ficha. para ser apar. poster de parede., Universal, 5 polos, Montagem embutida fêmea, reta, M12-Push-Pull, A, para extremidade livre do cabo, Montagem traseira, M16 x 1,5, Fios simples trançados, comprimento do cabo: 0,5 m, 0,34 mm², Fio trançado TPE, Produto alternativo de acordo com RoHS II sem exceção 6c (Pb< 0,1%) 1238099
Conectores > Condutor circular, de montagem (com fios)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, vinte e sete mil seiscentos e sessenta e seis |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos trinta e três mil trezentos e oitenta e quatro |
| Peso por Peça (excluindo embalagem) | 29.700 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | DE (Alemanha) |
Condições ambientais
| Temperatura ambiente (operação) | -25 °C ... 85 °C (Plug / tomada) |
|---|---|
| Grau de proteção | IP67 |
Geral
| Nota | Elétricos e mecânicos de dados especificado suponha que o par de conector corretamente é bloqueado e montado. Se o conector é desbloqueado e se há um perigo de contaminação, o conector deve ser vedado com uma tampa protetora > IP54. Influências decorrentes de litz fios, cabos, conjunto do PWB também deve ser levado em consideração. |
|---|---|
| Corrente nominal a 40°C | 4 Uma |
| Tensão nominal | 60 V |
| Nominal de surto de tensão | 2,5 kV |
| Número de posições | Cinco |
| Codificação | Um-codificado |
| Normas/regulamentos | M12 conector IEC 61076-2-101 |
| Exibição de Status | Nenhum |
| Categoria de sobretensão | II |
| Grau de poluição | Três |
| Método de ligação | Fios individuais |
| Inserção/retirada de ciclos de | > 100 |
| Tipo de montagem | Montagem na parte traseira M16 x 1,5 com televisão Com porca |
Material
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
|---|---|
| Material de contato | CuZn |
| Superfície de contato do material | Au |
| Contato com material de suporte | PA 6.6 |
| Material de aderência do corpo | Latão niquelado |
| Material, roscas | Latão niquelado |
| Material | Latão, niquelado |
| Material de vedação | NBR/FKM |
| Material adicional especificações | PU 2K (material de Argamassa) |
Cabo
| Tipo do cabo | TPE o fio litz |
|---|---|
| Condutor de seção transversal | 0,34 mm2 |
| AWG linha de sinal | Vinte e dois |
| Condutor estrutura de linha de sinal | 7x de 0,25 mm |
| Diâmetro de núcleo, incluindo isolamento | 1.2 mm ±0,07 mm |
| A espessura de isolamento | 0,21 mm |
| Cor dos fios | Marrom, branco, azul, preto, cinzento |
| Condutor de material | Estanho Cu litz fios |
| As normas/especificações | M12 conector IEC 61076-2-101 |
| Resistência de isolamento | ≥ 20 MΩ*km |
| Resistência do condutor | ≤ 57.6 mΩ/m |
| Tensão Nominal de cabo, | 300 V |
| Tensão de teste de cabo, | 2000 V AC |
| Temperatura ambiente (operação) | -40 °C ... 85 °C (cabo, instalação fixa) |
| -25 °C ... 85 °C (cabo flexível de instalação) |
Normas e Regulamentos
| Designação padrão | Conector M12 |
|---|---|
| Normas/regulamentos | IEC 61076-2-101 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil e cem trêseCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil e cem três
| Característica | Valor |
|---|---|
| Comprimento do cabo (EF000536) | 0.5 mm |
| Tipo de contato de ligação, lado externo (EF005528) | Nenhum |
| Método de montagem (EF000003) | Montagem atrás da parede |
| Material da caixa protetora (EF001596) | Outro |
| Material do isolamento do condutor (EF000061) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operação (EF002393) | -25 °C |
| Tensão especificada de funcionamento (EF000228) | 60 V |
| Com conexão blindada (EF002535) | Não |
| Rosca aparafusada (EF012303) | M12 |
| Secção transversal do núcleo (EF000018) | 0.34 mm² |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Grau de proteção (IP), montado (EF007466) | Outro |
