SAC-4PM12MS/0,2-PUR/M12FS B3X4 1517751 PHOENIX CONTACT Cavo sensore/attuatore, 8 poli, PUR senza alogeni, ne..
SAC-4PM12MS/0,2-PUR/M12FS B3X4
1517751
PHOENIX_CONTACT
100
Prodotto su richiesta, non accetta il ritorno.

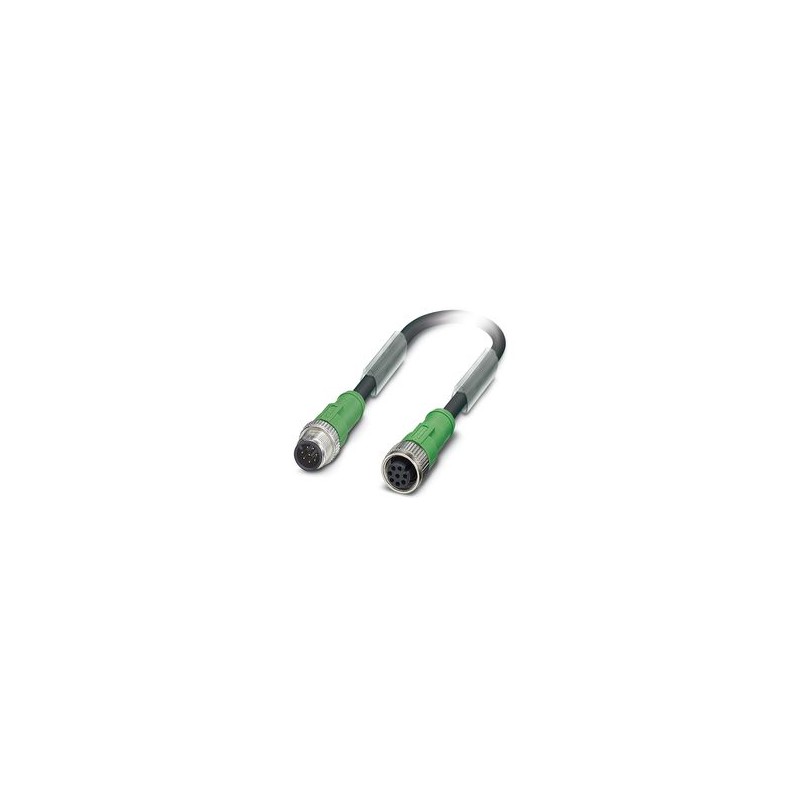

Cavo sensore/attuatore, 8 poli, PUR senza alogeni, nero grigiastro RAL 7021, connettore diritto M12, codifica: A, a femmina diritta M12, codifica: A, lunghezza cavo: 0,2 m
Cavo per sensori/attuatori
Cavo sensore/attuatore, connettore maschio dritto M12 senza alogeno a 8 poli, chiave chiave A, cablaggio con collegamento femmina dritto disconnesso M12, chiave chiave A, lunghezza del cavo: 0,2 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Sensore Cable/Attuatori |
| Numero di poli | 8 |
| Numero di uscite per cavi | 1 |
| Corazzata | No |
| Keying | Uno |
| Proprietà isolanti | |
| Categoria di sovraccarico | Ii |
| Grado di contaminazione | 3 |
| Classe di infiammabilità secondo la UL 94 | HB |
| Materiale di tenuta | NBR |
| Materiale superficiale del tappo | TPU, ritardante di fiamma, autoestingente |
| Materiale di contatto | CuZn |
| Materiale della superficie di contatto | Ni/AU |
| Materiale del supporto a contatto | TPU GF |
| Materiale di collegamento per avvitamento | Zinco pressofuso nichelato |
| Resistenza di contatto | ≤ 5 mΩ |
| Resistenza all'isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 30 V CA |
| 30 V CC | |
| Corrente nominale IN | 2 A |
| Circuito di protezione | Scollegato |
| Caratteristiche meccaniche | |
| Cicli di tappa | ≥ 100 |
| Visualizzazione dello stato | No |
| Presenza di una schermata di stato | No |
| Connessione 1 | |
| tizio | Connettore maschio dritto M12 |
| Numero di poli | 8 |
| Tipo di codifica | Uno |
| Connessione 2 | |
| tizio | Connettore femmina dritto M12 |
| Numero di poli | 8 |
| Tipo di codifica | Uno |
| Lunghezza cavo | 0,2 m |
| PUR nero senza alogeni [PUR] | |
| Disegno in dimensioni |  |
| Peso della guaina | 46 kg/km |
| Stile UL AWM | 20549 / 10493 (80°C / 300V) |
| Numero di poli | 8 |
| Corazzata | No |
| tizio | PUR nero senza alogeni [PUR] |
| Struttura del conduttore Linea di segnale | 32x 0,10 millimetri |
| Linea di segnale AWG | 24 |
| Sezione del cavo | 8x 0,25 mm² (linea di segnalazione) |
| Diametro del filo isolato | 1,17 mm ±0,02 mm |
| Diametro esterno del cavo | 5,9 mm ±0,15 mm |
| Rivestimento esterno, materiale | PURO |
| Guaina esterna, colore | RAL 7021 grigio-nero |
| Materiale conduttivo | Pizzo nudo con |
| Materiale di riempimento | Pe |
| Materiale isolante a filo | PP |
| Filo, colore | bianco, marrone, verde, giallo, grigio, rosa, blu, rosso |
| Spessore dell'isolamento | ≥ 0,21 mm |
| Spessore del manicotto esterno | circa 0,8 mm |
| Cablaggio totale | 8 fili con 2 impasti ripieni nella direzione del nucleo |
| Max. Resistenza del conduttore | ≤ 78 Ω/km |
| Resistenza all'isolamento | ≥ 1 GΩ*km |
| Impedenza d'onda | 100 Ω +15% (per 1 MHz) |
| Capacità della linea | ≤ 70 pF/m |
| Tensione nominale del cavo | ≤ 300 V |
| Tensione di prova | ≥ 3000 V |
| Raggio minimo di flessione, posizione fissa | 8 x D |
| Raggio minimo di flessione, posizione flessibile | 10 x D |
| Raggio di curvatura minimo, installazione fissa | 48 millimetri |
| Raggio di flessione minimo, installazione flessibile | 59 millimetri |
| Max. cicli di piegatura | 4000000 |
| Privo di alogeni | secondo DIN VDE 0472 Parte 815 |
| Resistenza alla diffusione della fiamma | a UL 758/1581 FT2 |
| secondo DIN EN 60332-2-2 (20 s) | |
| Resistenza all'olio | secondo DIN EN 60811-2-1 |
| Resistenza speciale | Buona resistenza agli acidi, ai detergenti alcalini e ai solventi |
| Resistente all'idrolisi e ai microbi | |
| relativamente resistente ai raggi UV secondo DIN EN ISO 4892-2-A | |
| Non adesivo | |
| Resistente all'usura | |
| Proprietà speciali | Compatibile con catena trascinante |
| Senza siliconi | |
| Privo di sostanze nocive per l'applicazione dei rivestimenti | |
| flessibile | |
| Temperatura Ambiente (Operativa) | -40 °C ... 80°C (cavo, installazione fissa) |
| -25 °C... 80°C (cavo, posa flessibile) | |
| Condizioni ambientali | |
| Temperatura Ambiente (Operativa) | -25 °C... 90°C (connettore maschio/femmina) |
| -40 °C ... 80°C (cavo, installazione fissa) | |
| -5 °C... 80°C (cavo, posa flessibile) | |
| Designazione standard | Connettore M12 |
| Standard/requisiti | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 8 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | femmina (presa) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 0.2 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuZn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -25 °C |
| corrente nominale In (EF008250) | 2 A |
| tensione nominale (EF000228) | 30 V |
