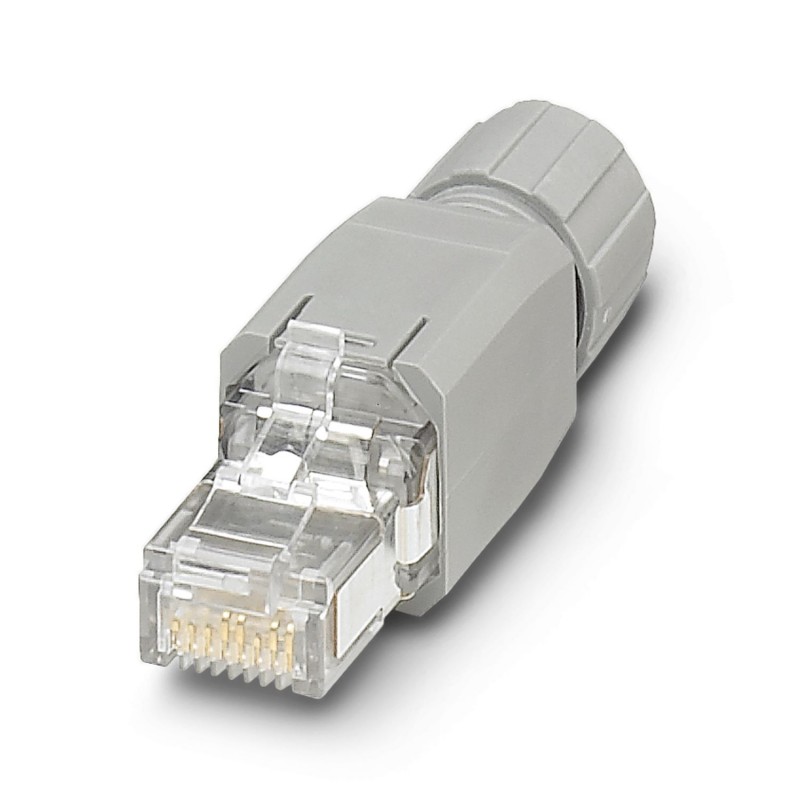

VS-08-RJ45-5-Q/IP20 1656725 PHOENIX CONTACT Connettore RJ45
VS-08-RJ45-5-Q/IP20
1656725
PHOENIX_CONTACT
Connettore RJ45
Connettore RJ45 a innesto, struttura: RJ45, grado di protezione: IP20, numero di poli: 8, 1 GBit/s, CAT5, materiale: plastica, tipo di collegamento: collegamento scorrevole. isolamento, sezione di collegamento: AWG 26-23, uscita cavi: diritto, colore: grigio traffico A RAL 7042, Ethernet
Connettore RJ45, tipo: RJ45, grado di protezione: IP20, numero poli: 8, 1 Gbit/s, CAT5, materiale: Plastica, tipo di connessione: Connessione a perforazione di isolante, sezione di connessione: AWG 26- 23, uscita cavo: diritto, colore: grigio traffico A RAL 7042, Ethernet
connettori ad innesto > connettore industriale rettangolare
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Connettore dati (lato cavo) |
| Tipo | RJ45 |
| Tipo sensore | Ethernet |
| Numero di poli | 8 |
| Piano d'inserimento | RJ45 |
| Numero uscite cavi | 1 |
| Esecuzione | RJ45 |
| Schermato | sì |
| Uscita cavo | diritto |
| Posizioni / Contatti | 8P8C |
| Stato di manutenzione dei dati | |
| Revisione articolo | 12 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | I |
| Grado d'inquinamento | 2 |
| Tensione di dimensionamento (III/3) | 72 V (DC) |
| Corrente nominale | 1,75 A |
| Resistività di massa | < 20 mΩ (Contatto) |
| < 100 mΩ (Schermatura) | |
| Frequenza | fino a 100 MHz |
| Resistenza di isolamento | > 500 MΩ |
| Tensione nominale UN | 48 V |
| Corrente nominale IN | 1,75 A |
| Resistenza di contatto per coppia di contatti | < 20 Ω |
| Resistenza di passaggio | > 10 mΩ (Cavo - IDC) |
| 0,005 Ω (Filo - IDC) | |
| Mezzo trasmissivo | Rame |
| Caratteristiche di trasmissione (categoria) | CAT5 |
| Velocità di trasmissione | 1 GBit/s |
| Trasmissione di potenza | PoE++ |
| Tecnologia di connessione | |
| Collegamento | Connessione a perforazione di isolante |
| Sezione di collegamento AWG | 26 ... 23 (rigido) |
| 26 ... 23 (flessibile) | |
| Sezione di collegamento | 0,14 mm² ... 0,25 mm² (rigido) |
| 0,14 mm² ... 0,25 mm² (flessibile) | |
| Attacco a norma | a norma IEC 60603-7-1 |
| Uscita cavo ad angolo | 180 |
| Larghezza | 14 mm |
| Altezza | 14,6 mm |
| Lunghezza | 56 mm |
| Colore | grigio traffico A RAL 7042 |
| Materiale | Plastica |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | Plastica |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Au/Ni |
| Materiale inserto portacontatti | PC |
| Materiale staffa di bloccaggio | PC |
| Materiale connessione a vite | PA |
| Colore portacontatti | trasparente |
| Diametro esterno conduttore | 4,5 mm ... 8 mm |
| Diametro esterno conduttore | 4,5 mm ... 8 mm |
| Diametro cavo isolamento compreso | 1,6 mm |
| Sezione delle linee | 0,14 mm² |
| Tensione di prova filo/filo | 1000 V |
| Tensione di prova filo/schermatura | 1500,00 V |
| Assenza di alogeni | no |
| Dati meccanici | |
| Cicli di manovra | ≥ 1000 |
| Forza d'inserzione per ogni contatto segnale | < 20,00 N |
| Forza di trazione per ogni contatto segnale | < 20 N |
| Specifica di prova | |
| Tipo di prova | Test delle vibrazioni |
| Specifica di prova | IEC 60068-2-6 |
| Frequenza | 10-500 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm |
| Accelerazione | 50,00 m/s² |
| Durata di prova | 20,00 s |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 70 °C |
| Tipo di montaggio | Assemblabile sul campo |
| Caratteristica | Valore |
|---|---|
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 8 |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 1.75 A |
| temperatura ambiente (EF002386) | -20 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | I |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a morsetto tagliente |
| materiale della scatola (EF001596) | materiale sintetico |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 1000 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
