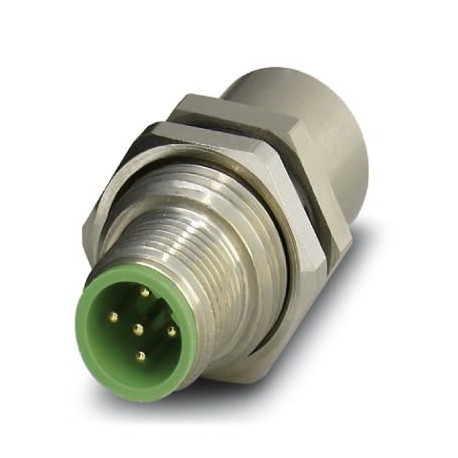

SACC-5P-DSI-M12MSB/FSB-M16 1551684 PHOENIX CONTACT Passaparete
SACC-5P-DSI-M12MSB/FSB-M16
1551684
PHOENIX_CONTACT
Passaparete
Passacavi per quadri elettrici per sensori/attuatori, maschio-femmina, 5 poli, M12, schermato, codifica B, montaggio bipolare/montaggio imbullonato con filettatura M16
connettori ad innesto > connettore circolare, da incasso (senza cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1551684 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABQZCA - |
| Pagina catalogo | Pagina 48 (C_2_2017) |
| GTIN | 4046356156219 |
| Peso per pezzo (confezione esclusa) | 31,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | CZ (Repubblica Ceca) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| -40 °C ... 85 °C (senza azionamento meccanico) | |
| Grado di protezione | IP67 |
Generalità
| Nota | I dati elettrici e meccanici indicati prevedono una coppia di connettori correttamente bloccata e montata. Se il connettore è nello stato non bloccato e sussiste il pericolo di inquinamento, il connettore deve essere chiuso con un cappuccio di protezione > IP54. Tenere conto inoltre degli influssi attraverso fili, linee o montaggio su c.s. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A |
| Tensione di dimensionamento | 60 V |
| Tensione impulsiva di dimensionamento | 1,5 kV |
| N. poli | 5 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | B - inverso |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Tipo di segnale/categoria | Universale |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Fili singoli |
| Cicli di manovra | > 100 |
| Coppia di serraggio | 3 Nm ... 4 Nm (Lato di montaggio) |
| Tipo di montaggio | Montaggio bipolare M16 x 1,5 |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | FKM |
Cavo
| Norme/disposizioni | Connettore M12 IEC 61076-2-101 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (cavi, posa fissa) |
| -25 °C ... 85 °C (cavi, posa mobile) |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 5 |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | -25 °C |
| tensione nominale (EF000228) | 60 V |
| categoria di sovratensione (EF006785) | II |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale della scatola (EF001596) | materiale sintetico |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | HB |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1551684-SACC-5P-DSI-M12MSB/FSB-M16 | 117 Kbytes |
|
