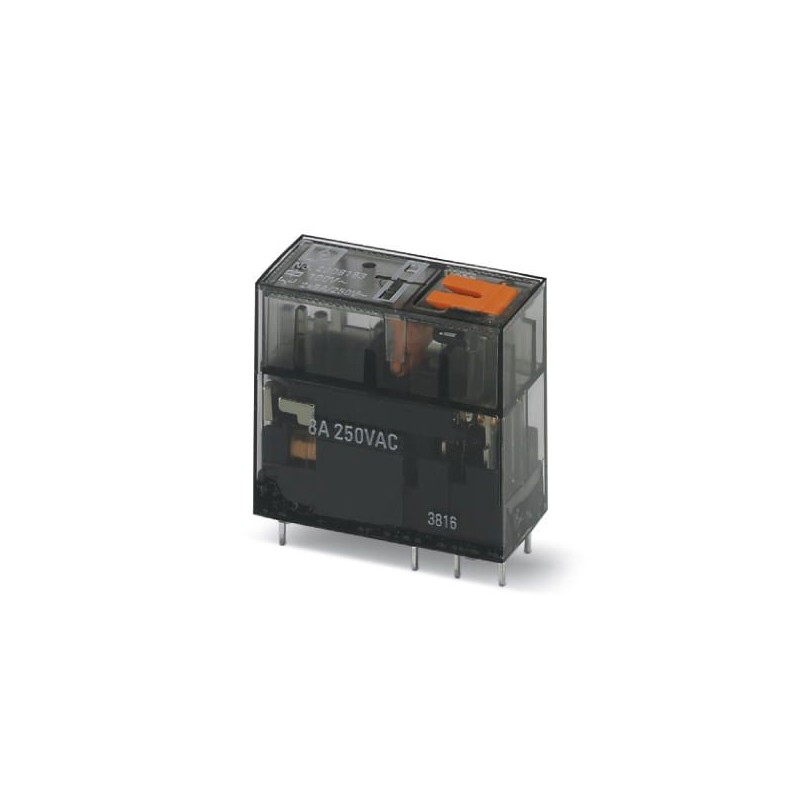

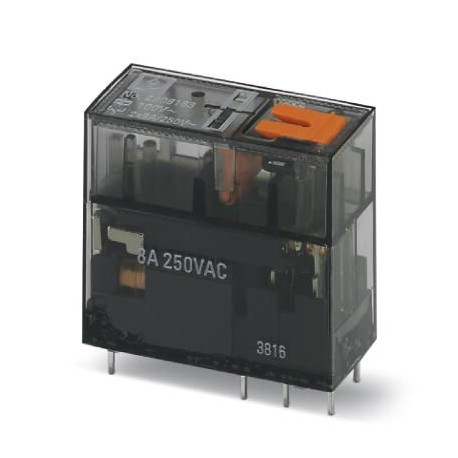

REL-MR-BL-100AC/21-21/MS 2908183 PHOENIX CONTACT Relè singolo
REL-MR-BL-100AC/21-21/MS
2908183
PHOENIX_CONTACT
10
Relè singolo
Relè miniaturizzato a innesto, con contatto di potenza, 2 contatti di commutazione, pulsante di ritegno, indicazione meccanica della posizione di commutazione, polarità: bipolare, tensione di ingresso: 100 V AC
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2908183 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6195 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 308 (C_5_2017) |
| GTIN | 4055626279428 |
| Peso per pezzo (confezione esclusa) | 17,500 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 100 V AC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,35 (vedi diagramma) |
| Frequenza di rete | 50/60 Hz |
| Corrente d'ingresso tipica con UN | 8 mA |
| Tempo di eccitazione tipica | 3 ms ... 12 ms (a seconda della lunghezza di fase) |
| Intervallo tempo di diseccitazione tipico | 2 ms ... 8 ms (a seconda della lunghezza di fase) |
| Segnalazione stato | LED giallo |
| Potenza dissipata in condizioni nominali | 0,8 W |
Lato contatti
| Esecuzione dei contatti | 2 contatti di scambio |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 12 V (a 10 mA) |
| Min. corrente | 10 mA (a 12 V) |
| Max. corrente d'inserzione | 16 A (20 ms) |
| Corrente di carico permanente | 8 A |
| Max. potenza commutabile (carico ohmico) | 192 W (con 24 V DC) |
| 62 W (con 48 V DC) | |
| 42 W (con 60 V DC) | |
| 55 W (con 110 V DC) | |
| 66 W (con 220 V DC) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Tensione di prova contatto di scambio/contatto di scambio | 2,5 V AC (50 Hz, 1 min) |
| Funzionamento | 100 % ED |
| Grado di protezione | RT II |
| Durata meccanica | 5x 106cicli di manovre |
| Durata, elettrica | vedi diagramma |
| Posizione d'installazione | a scelta |
| Peso netto (SAP) | 17,5 g |
Normative e prescrizioni
| Norme/Disposizioni | IEC 61810 |
|---|---|
| IEC 60664 | |
| Tensione di isolamento nominale | 250 V AC |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
