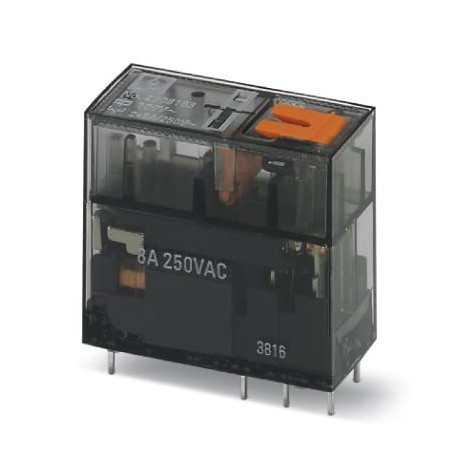

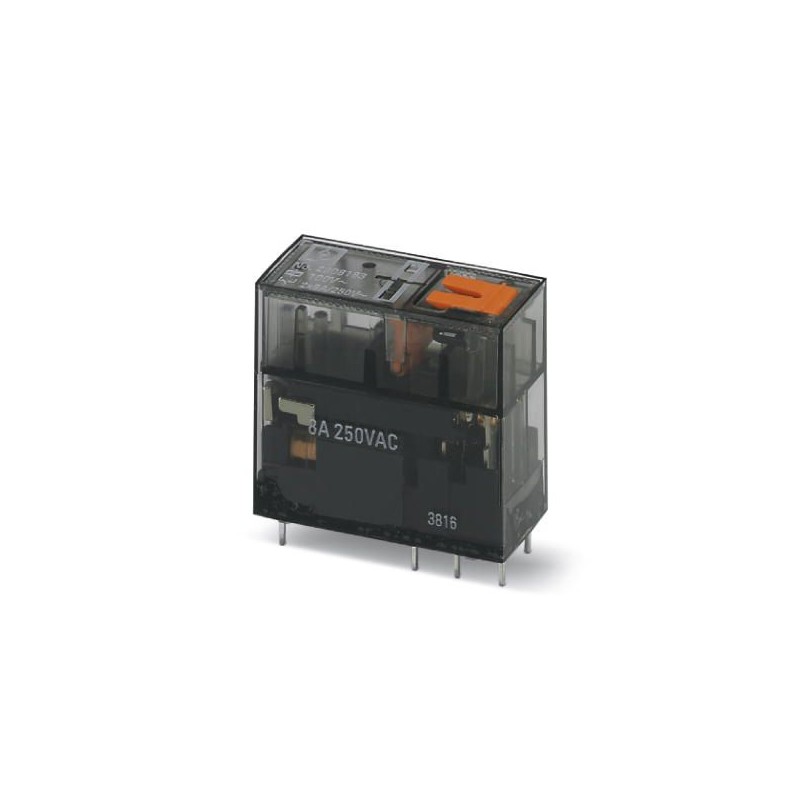

REL-MR-BL-100AC/21-21/MS 2908183 PHOENIX CONTACT Einzelrelais
REL-MR-BL-100AC/21-21/MS
2908183
PHOENIX_CONTACT
10
Einzelrelais
Steckbares Miniaturrelais, mit Leistungskontakt, 2 Schaltkontakte, Prüftaster, mechanische Anzeige der Schaltstellung, Polarität: bipolar, Eingangsspannung: 100 V AC
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2908183 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Mindestbestellmenge | 10 STK |
| Katalogseite | Seite 308 (C-5-2017) |
| GTIN | 4055626279428 |
| Gewicht pro Stück (exklusive Verpackung) | 17,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 17,500 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 100 V AC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,35 (siehe Diagramm) |
| Netzfrequenz | 50/60 Hz |
| Typischer Eingangsstrom bei UN | 8 mA |
| Ansprechzeit typisch | 3 ms ... 12 ms (phasenlagenabhängig) |
| Rückfallzeitbereich typisch | 2 ms ... 8 ms (phasenlagenabhängig) |
| Statusanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 0,8 W |
Kontaktseite
| Kontaktausführung | 2 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 12 V (bei 10 mA) |
| Schaltstrom minimal | 10 mA (bei 12 V) |
| Einschaltstrom maximal | 16 A (20 ms) |
| Grenzdauerstrom | 8 A |
| Abschaltleistung (ohmsche Last) maximal | 192 W (bei 24 V DC) |
| 62 W (bei 48 V DC) | |
| 42 W (bei 60 V DC) | |
| 55 W (bei 110 V DC) | |
| 66 W (bei 220 V DC) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 5 kV AC (50 Hz, 1 min.) |
|---|---|
| Prüfspannung Wechsler/Wechsler | 2,5 V AC (50 Hz, 1 min.) |
| Betriebsart | 100 % ED |
| Schutzart | RT II |
| Lebensdauer mechanisch | 5x 106Schaltspiele |
| Lebensdauer elektrisch | siehe Diagramm |
| Einbaulage | beliebig |
| Nettogewicht (SAP) | 17,5 g |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 61810 |
|---|---|
| IEC 60664 | |
| Bemessungsisolationsspannung | 250 V AC |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
