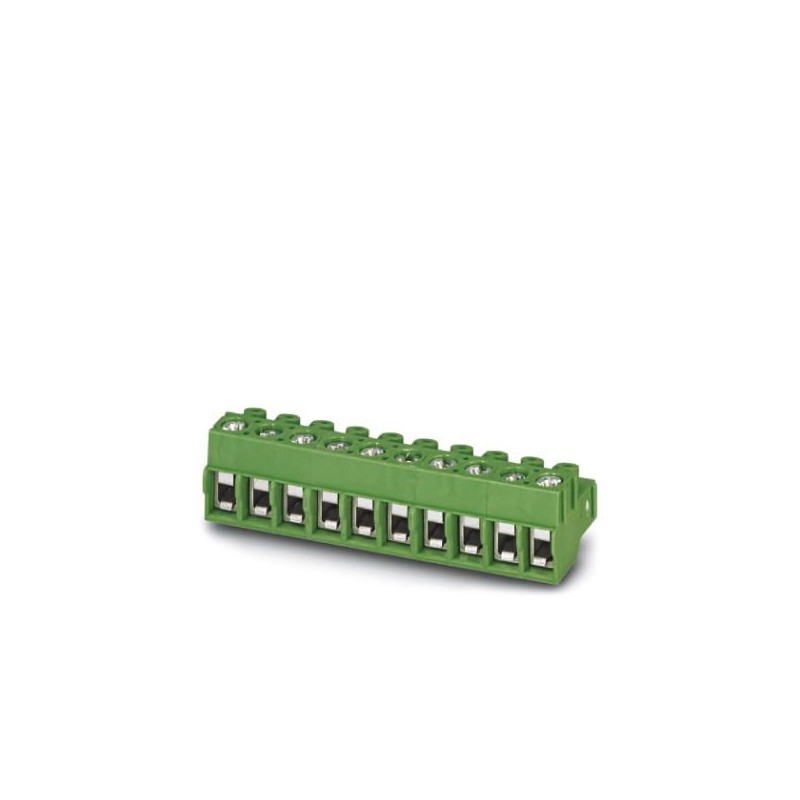

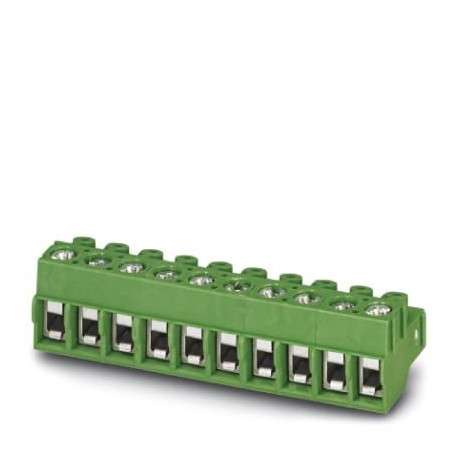

PT 1,5/ 7-PVH-5,0 2CH NZ404396 1719820 PHOENIX CONTACT PCB terminal block
PT 1,5/ 7-PVH-5,0 2CH NZ404396
1719820
PHOENIX_CONTACT
112
Prodotto su richiesta, non accetta il ritorno.
PCB terminal block
Connettore per circuito stampato, sezione nominale: 1,5 mm², colore: verde, corrente nominale: 12 A, tensione nominale (III/2): 400 V, superficie di contatto: stagno, tipo di contatto: femmina, numero di potenziali: 7, numero di file: 1, numero di poli: 7, numero di collegamenti: 7, famiglia di articoli: PT 1,5/.. -PVH, passo: 5 mm, tipo di collegamento: Collegamento a vite con staffa di protezione del filo, forma di serraggio a vite: H1L Philipps-Incavo con fessura longitudinale, direzione di collegamento conduttore/circuito stampato: 0 °, sistema a innesto: COMBICON PST 1.3, serratura: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento diciannove mila otto cento venti |
|---|---|
| Unità d'imballaggio | 112 pc |
| Quantità di ordine minimo | 112 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356141659 |
| Peso per Pezzo (escluso imballaggio) | 9.190 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento novanta |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 11.4 mm |
|---|---|
| Larghezza [ w ] | 35 mm |
| Altezza [ h ] | 11.4 mm |
| Passo | 5 mm |
| La dimensione di una | 30 mm |
Generale
| Gamma di articoli | PT 1,5/..-PVH |
|---|---|
| Numero di posizioni | Sette |
| Metodo di connessione | Collegamento a vite con filo protector |
| Tensione nominale (III/3) | 250 V |
| Connessione in acc. con standard | EN-VDE |
| Corrente nominale IN | 12 Un |
| Sezione trasversale nominale | 1,5 mm2 |
Connessione dati
| Sezione conduttore solido min. | 0,2 mm2 |
|---|---|
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 1,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 1,5 mm2 |
| Sezione conduttore AWG min. | Venti sei |
| Sezione conduttore AWG max. | Quattordici |
| 2 conduttori con la stessa sezione trasversale, tinta min. | 0,2 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta max. | 0,75 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded min. | 0,2 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded max. | 0,75 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, min. | 0,25 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, max. | 0,34 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, max. | 0,75 mm2 |
| Minimo AWG secondo UL/CUL | Venti sei |
| Massimo AWG secondo UL/CUL | Dodici |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0272607xxeCl@ss 4.1Venti sette millioni due cento sessanta mila sette cento unoeCl@ss 5.0Venti sette millioni due cento sessanta mila sette cento unoeCl@ss 5.1Venti sette millioni due cento sessanta mila sette centoeCl@ss 6.0Venti sette millioni due cento sessanta mila sette centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila tre cento noveeCl@ss 8.0Venti sette millioni quattro cento quaranta mila tre cento noveeCl@ss 9.0Venti sette millioni quattro cento quaranta mila tre cento nove
UNSPSC 6.01Trenta millioni due cento undici mila otto cento dieciUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento noveUNSPSC 11Trenta nove millioni cento venti un mille quattro cento noveUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento noveUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento nove
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 7 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5 mm |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 12 A |
| tensione nominale (EF000228) | 400 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
