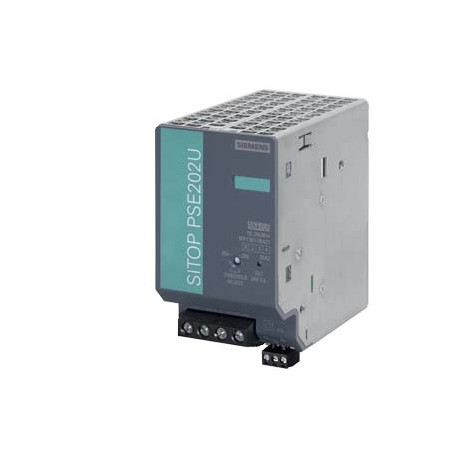

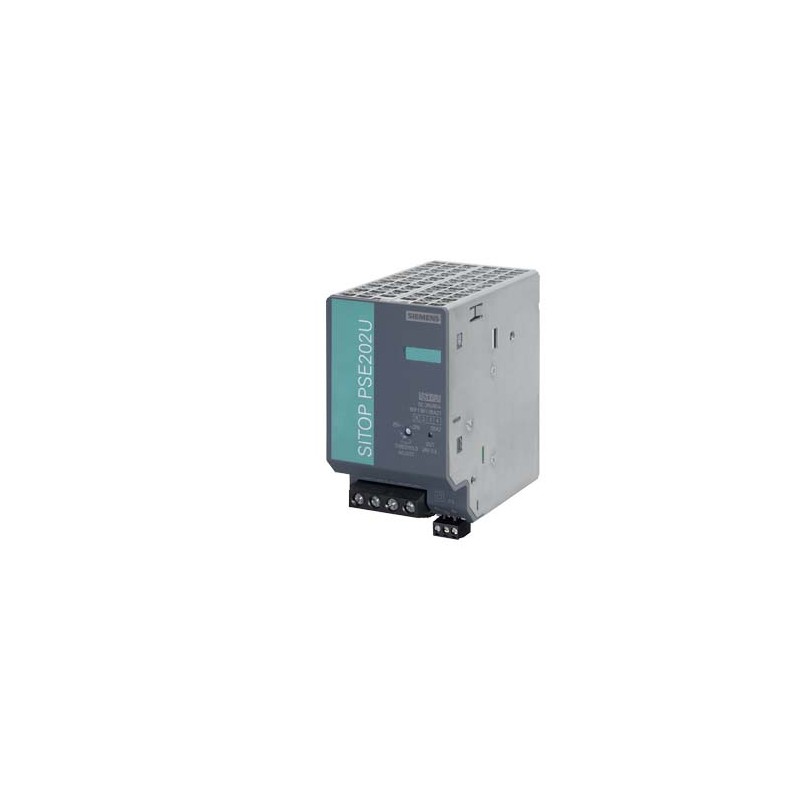

6AG1961-3BA21-7AX0 SIEMENS SIPLUS PS E202U, modulo di ridondanza -40 ... +70 °C con Conformal Coating based ..
6AG1961-3BA21-7AX0
SIEMENS
SIPLUS PS E202U, modulo di ridondanza -40 ... +70 °C con Conformal Coating based on 6EP1961-3BA21 . ingresso/uscita: DC 24V/40A adatto per il disaccoppiamento di due alimentatori SITOP con max. per corrente di uscita 20 A
SIPLUS, modulo di ridondanza PS E202U da -40 a + 70 ° C, con un livello di protezione speciale, basato su 6EP1961-3BA21 . input/output: DC 24 V/40 A misura per il disaccoppiamento due alimentatori SITOP con un'intensità massima di uscita di 20 ciascuno
AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲ETIM: EC002584 - accessori per controlli
| Valore | Unità | |
|---|---|---|
| tipo di accessori meccanici (EF005994) | - | |
| tipo di accessori elettrici (EF005722) | - |
| SIPLUS PSE202U Modulo ridondanza | ||
| SIPLUS PS E202U, modulo di ridondanza -40 ... +70 °C con Conformal Coating based on 6EP1961-3BA21 . ingresso/uscita: DC 24V/40A adatto per il disaccoppiamento di due alimentatori SITOP con max. per corrente di uscita 20 A | ||
| Ingresso | ||
| Ingresso | Tensione continua | |
| Tensione di alimentazione | ||
| ● con DC | 24 ... 24 V | |
| Tensione di ingresso | ||
| ● con DC | 24 ... 28,8 V | |
| Uscita | ||
| Uscita | tensione continua regolata a potenziale libero | |
| Valore nominale di tensione Va nom DC | 24 V | |
| Tensione di uscita | Ve - ca. 0,5 A | |
| Funzione del prodotto tensione di uscita impostabile | No | |
| Segnalazione di funzionamento | LED verde per "Ambedue le tensioni d’ingresso > soglia di intervento"; LED rosso per "almeno una tensione d’ingresso < soglia di intervento" | |
| Segnalazione | Contatto di relè a potenziale libero (contatto in scambio, caricabilità 8 A/AC 240 V, DC 24 V): Messaggio OK se ambedue le tensioni d’ ingresso > della soglia di intervento, soglia di intervento regolabile 20 ... 25 V | |
| Valore nominale Ia nom | 40 A | |
| Campo die corrente | 40 A | |
| ● Nota | massima corrente totale 40 A; +60 ... +70 °C: derating 3%/K | |
| Rendimento | ||
| Rendimento percentuale con Ua nom, Ia nom, ca. | 96,6 % | |
| Potenza dissipata con Ua nom, Ia nom, ca. | 34 W | |
| Potenza dissipata [W] nel funzionamento a vuoto max. | 1,5 W | |
| Sicurezza | ||
| Separazione di potenziale | sì, SELV secondo EN 60950-1 (contatti di relè) | |
| Classe di protezione | Classe III | |
| Grado di protezione (EN 60529) | IP20 | |
| Omologazioni | ||
| Marchio CE | Sì | |
| EMC | ||
| Emissione di disturbi | EN 55022 Classe B | |
| Immunità ai disturbi | EN 61000-6-2 | |
| condizioni ambientali | ||
| Temperatura ambiente con posizione di montaggio orizzontale durante l'esercizio | -40 ... +70; con convezione naturale (autoconvezione) | |
| Temperatura ambiente durante l'imagazzinaggio e il trasporto | -40 ... +85 | |
| Altitudine di installazione per altitudine s.l.m. max. | 6 000 m | |
| Condizioni ambientali riferite a temperatura ambiente - pressione atmosferica - altitudine di installazione | In caso di funzionamento a 2000 - 6000 m sul livello del mare: derating della potenza di uscita di -7,5 %/1000 m oppure riduzione della temperatura ambiente di 5 K/1000 m | |
| Umidità relativa con condensa secondo IEC 60068-2-38 max. | 100 %; Umidità relativa incl. condensa/gelo (non effettuare la messa in servizio in presenza di condensa), posizione di montaggio orizzontale | |
| Resistenza chimica contro lubrorefrigeranti di tipo commerciale | Sì; incl. goccioline di gasolio e olio nell'aria | |
| Resistenza a sostanze biologicamente attive conformità a EN 60721-3-3 | Sì; Classe 3B2 spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta | |
| Resistenza a sostanze chimicamente attive conformità a EN 60721-3-3 | Sì; Classe 3C4 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| Resistenza a sostanze meccanicamente attive conformità a EN 60721-3-3 | Sì; Classe 3S4 incl. sabbia, polveri | |
| Resistenza a sostanze biologicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6B2 spore di muffe, funghi e spugne (esclusa fauna) | |
| Resistenza a sostanze chimicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| Resistenza a sostanze meccanicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6S3 incl. sabbia, polveri | |
| Rivestimento per schede di circuito stampato equipaggiate secondo EN 61086 | Sì; Classe 2 per elevata disponibilità | |
| Esecuzione del rivestimento protezione dall'imbrattamento secondo EN 60664-3 | Sì; Protezione di tipo 1 | |
| Tipo di prova del rivestimento secondo MIL-I-46058C | Sì; Possibile decolorazione del rivestimento durante il periodo di durata | |
| Conformità del prodotto del rivestimento Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830A | Sì; Conformal Coating, Classe A | |
| Meccanica | ||
| Tecnica di collegamento | collegamento a vite | |
| Collegamenti | ||
| ● ingresso lato rete | Ingresso, uscita e terra: 1 morsetto a vite ogni collegamento per 0,33 ... 10 mm² filo rigido/flessibile | |
| ● contatti ausiliari | contatto di relè: 3 morsetti a vite per 0,5 ... 2,5 mm² filo rigido/flessibile | |
| Larghezza della custodia | 70 mm | |
| Altezza della custodia | 125 mm | |
| Profondità della custodia | 120 mm | |
| Distanza da rispettare | ||
| ● in alto | 50 mm | |
| ● in basso | 50 mm | |
| ● a sinistra | 0 mm | |
| ● a destra | 0 mm | |
| Peso ca. | 0,5 kg | |
| Caratteristica del prodotto della custodia custodia affiancabile | Sì | |
| Montaggio | Montaggio su guida profilata normalizzata EN 60715 35x7,5/15 | |
| MTBF a 40 °C | 6 471 654 h | |
| Altre avvertenze | Se non diversamente specificato, valgono tutti i dati per il valore nominale della tensione d‘ingresso e per la temperatura +25 °C | |
| Prodotto | ||||||||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 6AG1961-3BA21-7AX0 | |||||||||||||||||||||||||||||||||||||||
| Descrizione | SIPLUS PS E202U, modulo di ridondanza -40 ... +70 °C con Conformal Coating based on 6EP1961-3BA21 . ingresso/uscita: DC 24V/40A adatto per il disaccoppiamento di due alimentatori SITOP con max. per corrente di uscita 20 A | |||||||||||||||||||||||||||||||||||||||
| Famiglia Prodotto | SIPLUS Modulo di ridondanza | |||||||||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||||||||
| Dettagli Prezzo | ||||||||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5PW / 471 | |||||||||||||||||||||||||||||||||||||||
| Metal Factor | None | |||||||||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | ||||||||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 23 Giorno / Giorni | |||||||||||||||||||||||||||||||||||||||
| Peso netto | 0,411 Kg | |||||||||||||||||||||||||||||||||||||||
| Dimensioni del prodotto (W x L X H) | Non disponibile | |||||||||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 13,50 x 13,50 x 8,00 | |||||||||||||||||||||||||||||||||||||||
| Package size unit of measure | CM | |||||||||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | |||||||||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | |||||||||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | ||||||||||||||||||||||||||||||||||||||||
| EAN | 4042948561638 | |||||||||||||||||||||||||||||||||||||||
| UPC | 887621220518 | |||||||||||||||||||||||||||||||||||||||
| Codice doganale | 85044090 | |||||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||||||||
| Gruppo prodotti | 4626 | |||||||||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | |||||||||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 01.08.06 | |||||||||||||||||||||||||||||||||||||||
| Product class | A: senza problemi. Riutilizzabile a breve | |||||||||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | |||||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||||||||
| Classificazioni | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1961-3BA21-7AX0 IT_6AG1961-3BA21-7AX0.pdf | 103 Kbytes |
|
