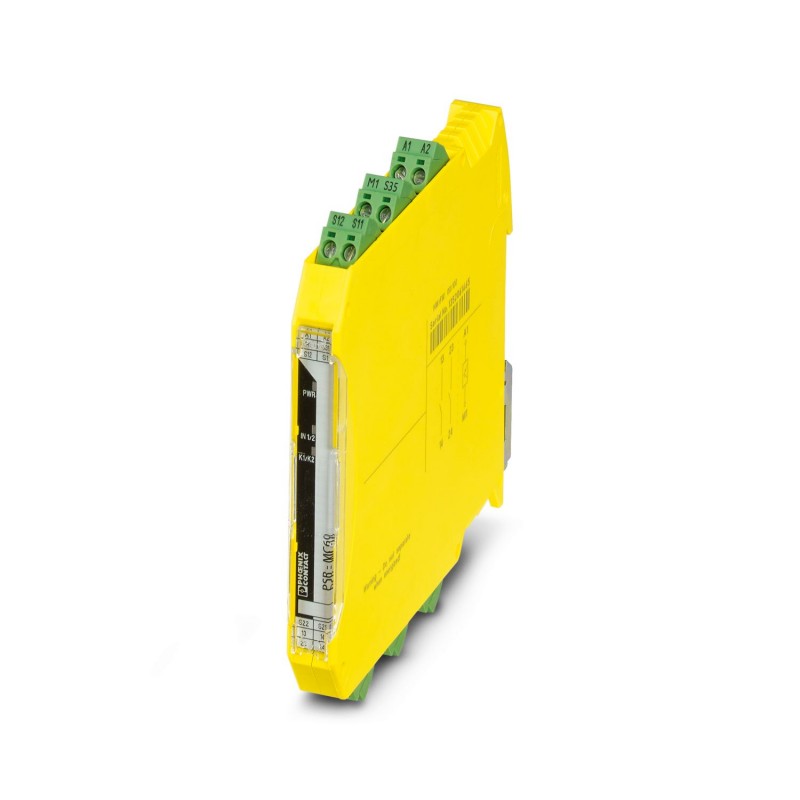

PSR-MC60-2NO-1DO-24DC-SC 2700571 PHOENIX CONTACT Relè di sicurezza
PSR-MC60-2NO-1DO-24DC-SC
2700571
PHOENIX_CONTACT
Relè di sicurezza
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Conditions d'environnement
| Température ambiante (fonctionnement) | -35 °C ... 60 °C (tenir compte du derating) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
Alimentation
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -20 % / +25 % |
|---|---|
| 19,2 V DC ... 30 V DC | |
| Courant d'alimentation de commande assigné IS | typ. 35 mA |
| Consommation de puissance US | typ. 0,9 W |
| Courant transitoire | typ. 20 A (Δt = 10 µs avec Us) |
| Temps de filtrage | 10 ms (Pour la logique. Au niveau de A1 en cas de coupures de tension avec Us) |
| Circuit de protection | Protection antisurtension Diode zéner bidirectionnelle |
| Protection contre l'inversion des polarités pour la tension d'alimentation assignée du circuit de commande |
Entrées TOR
| Courant transitoire | < 5,5 mA (pour Us/Ixsur S12/S35) |
|---|---|
| > -5,5 mA (pour Us/Ixà S22) | |
| Courant absorbé | < 5,1 mA (pour Us/Ixsur S12/S35) |
| > -5,1 mA (pour Us/Ixà S22) | |
| Tension sur les circuits d'entrée, de démarrage et de retour | 24 V DC -20 % / +25 % |
| Résistance totale de ligne max. autorisée | 150 Ω |
| Simultanéité entrées 1/2 | < 0,5 s |
Sorties de relais : circuit à fermeture
| Dénomination sortie | Circuit à fermeture |
|---|---|
| Description de la sortie | Contacts NO sécurisés |
| Nombre de sorties | 2 (non temporisé) |
| Type de contact | 2 circuits de fermeture |
| Matériau des contacts | AgSnO2(circuit à fermeture) |
| Tension de commutation | min. 12 V AC/DC |
| max. 250 V AC/DC (Surveiller la courbe de charges) | |
| Intensité permanente limite | 6 A (tenir compte du derating) |
| Courant transitoire | min. 3 mA |
| max. 6 A | |
| Quadr. Courant cumulé | 72 A2(tenir compte du derating) |
| Puissance de commutation | min. 60 mW |
| Fréquence de commutation | 1 Hz |
| Durée de vie mécanique | 10 x 106cycles |
| Fusible de sortie | 6 A gL/gG (Contact NO) |
Sorties de signalisation
| Description de la sortie | non sécurisé |
|---|---|
| Nombre de sorties | 1 (TOR, PNP) |
| Tension | 22 V DC (Us- 2 V) |
| Courant | max. 100 mA |
| Courant d'enclenchement maximal | 500 mA (t = 1 ms avec Us) |
| Protection contre les courts-circuits | oui |
Durées
| Temps de réponse typique pour US | < 40 ms |
|---|---|
| Temps de retombée typique pour US | < 10 ms (pour commande via S12/S22) |
| < 5 ms (En cas d'interruption via A1, une désactivation applicative via A1/A2 n'est pas autorisée) | |
| Temps de réactivation | < 2 s (Temps de démarrage) |
| Temps de réarmement | < 500 ms |
Généralités
| Type de relais | Relais électromécanique avec contacts à guidage forcé selon CEI/EN 61810-3 (EN 50205) |
|---|---|
| Durée d'enclenchement | 100 % ED |
| Poids net | 147,3 g |
| Emplacement pour le montage | vertical ou horizontal |
| Type de montage | Montage sur profilé |
| Conseils pour le montage | Voir courbe de derating |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Matériau du boîtier | PBT |
| Couleur du boîtier | jaune |
| Affichage d'état | 5 x LED Bi-Couleurs |
Caractéristiques de raccordement
| Mode de raccordement | Raccordement vissé |
|---|---|
| enfichable | oui |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de sécurité
| Catégorie d'arrêt | 0 |
|---|---|
| Classe de type | IIIA |
| Dénomination | CEI 61508 - Demande élevée |
| Niveau d'intégrité de sécurité (SIL) | 1 (4 A DC13 ; 5 A AC15 ; 8760 cycles/an) |
| Dénomination | EN ISO 13849 |
| Performance Level (PL) | c (4 A DC13 ; 5 A AC15 ; 8760 cycles/an) |
| Catégorie | 1 (4 A DC13 ; 5 A AC15 ; 8760 cycles/an) |
| Dénomination | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 (4 A DC13 ; 5 A AC15 ; 8760 cycles/an) |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 250 V AC |
| 250 V AC | |
| Tension de choc assignée / isolation | Isolation de base 4 kV entre tous les circuits et le boîtier |
| Séparation sûre, isolation renforcée 6 kV : entre (A1, A2, S11, S12, S21, S22, S35, M1) et le circuit à fermeture (13/14) entre (A1, A2, S11, S12, S21, S22, S35, M1) et le circuit à fermeture (23/24) entre les circuits de fermeture entre eux | |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 15g |
| Vibrations (service) | 10 Hz ...150 Hz, 2g |
| Conformité | Conformité CE |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
