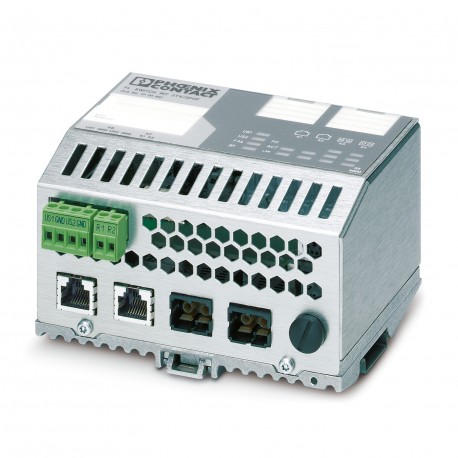

FL SWITCH IRT 2TX 2POF 2700691 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH IRT 2TX 2POF
2700691
PHOENIX_CONTACT
Industrial Ethernet Switch
Switch Ethernet, due porte in formato RJ45 e due porte in formato POF SC-RJ per PROFINET RT/IRT, montaggio su guida possibile
Ethernet Switch, due porte tipo RJ45 e due porte tipo POF SC-RJ per PROFINET RT/IRT, innestabile su guide di montaggio
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Dimensioni
| Disegno quotato |  |
| Larghezza | 127 mm |
| Altezza | 95 mm |
| Profondità | 69 mm |
Indicazioni materiale
| Materiale piastra di base | Alluminio pressofuso, resistente alla corrosione |
| Materiale custodia | Alluminio, incolore anodizzato |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
Interfacce
| Ethernet | |
| Collegamento | RJ45 |
| Velocità di trasmissione | 10/100 MBit/s |
| Fisica di trasmissione | Rame |
| Lunghezza di trasmissione | 100 m (per segmento) |
| LED di segnalazione | Tensione di alimentazione, trasmissione dati, errori, Link, Activity |
| Numero di canali | 2 (Porte RJ45) |
| POF/PCF | |
| Collegamento | POF SC-RJ |
| Velocità di trasmissione | 100 MBit/s (full duplex) |
| Fisica di trasmissione | POF-SCRJ |
| Lunghezza di trasmissione | fino a 100 m (a seconda della fibra ottica utilizzata) |
| Lunghezza d'onda | 650 nm |
| Numero di canali | 2 (SC-RJ) |
Caratteristiche articolo
| Tipo di prodotto | Switch |
| Famiglia di prodotti | Managed Switch IRT |
| Tipo | Struttura modulare |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Funzioni dello switch | |
| Funzionalità di base | Cut-Through/Store-and-forward Switch conforme IEEE 802.3 2 classi di priorità secondo IEEE802.1 P protocollo TCP/IP, DCP compatibile, funzione Web Server integrata, dispositivo PROFINET. |
| Contatto di segnalazione tensione di comando | 24 V (tip.) |
| Contatto di segnalazione corrente di comando | tip. |
| Classe Conformance PROFINET | Conformance-Class C |
| Funzionalità dell’apparecchiatura PROFINET | PROFINET I/O Device |
| Specifica PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
| Ridondanza | MRP (Media Redundancy Protocol) |
| Indicazioni di stato e di diagnostica | LED: US1, US2 (alimentazione di tensione), Fail (contatto allarme), 3 LED per porta Ethernet (Link, Activity e stato FO) e BF (Bus Fail) |
| Browser supportati | Internet Explorer dalla versione 5.5 |
| Funzioni di sicurezza | |
| Funzionalità di base | Cut-Through/Store-and-forward Switch conforme IEEE 802.3 2 classi di priorità secondo IEEE802.1 P protocollo TCP/IP, DCP compatibile, funzione Web Server integrata, dispositivo PROFINET. |
Caratteristiche elettriche
| Corrente assorbita | 235 mA (con 24 V DC) |
| Diagnostica locale | US1/2 tensione di alimentazione US1, US2 LED verde |
| FAIL div. LED rosso | |
| LINK Stato Link LED verde | |
| ACT Ricezione/invio di telegrammi LED verde | |
| BF Errore di bus LED rosso | |
| FO LED arancione | |
| Potenza dissipata massima in condizioni nominali | 5,64 W |
| Test di verifica | Tra le porte Ethernet 1500 V AC 1 min. |
| Alimentazione 24 V (US) / FE 500 V DC 1 min. | |
| Mezzo trasmissivo | Rame |
| Alimentazione | |
| Tensione di alimentazione (DC) | 24 V DC (ridondante) |
| Range tensione di alimentazione | 18,5 V DC ... 30,2 V DC |
| Collegamento alimentazione | Mediante COMBICON, sezione conduttore max. 2,5 mm² |
| Ripple residuo | 3,6 VPP(entro il campo di tensione ammissibile) |
| Max. corrente assorbita | 235 mA |
| Corrente assorbita tipica | 235 mA (con US= 24 V DC) |
| Corrente assorbita | 235 mA (con 24 V DC) |
| Funzione | |
| Contatto di segnalazione tensione di comando | 24 V (tip.) |
| Contatto di segnalazione corrente di comando | tip. |
| Alimentazione: Elettronica del modulo | |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 18 V DC ... 32 V DC (ripple incluso) |
Dati di collegamento
| Collegamento | Connessione a vite |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore AWG | 24 ... 12 |
| Lunghezza di spelatura | 7 mm |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Pressione aria (funzionamento) | 86 kPa ... 108 kPa (2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (3500 m NN) |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Conformità alle direttive CEM | EN 55022 (emissioni) Classe A |
| EN 61000-4-2 (scarica elettrostatica) Criterio A | |
| EN 61000-4-3 (campi elettromagnetici) Criterio A, 10 V/m | |
| EN 61000-4-5 (Surge) Criterio B | |
| EN 61000-4-4 (EFT/Burst) Criterio A, 2,2 kV | |
| EN 61000-4-6 EN 61000-4-6 (segnali di disturbo a frequenza indotta) Criterio A, intensità di campo: 10 V/m | |
| EN 61000-4-3 (campi elettromagnetici) EN 61000-4-3 (campi elettromagnetici) Criterio A, 10 V/m | |
| 60950-1 |
Caratteristiche del sistema
| Funzionalità | |
| Funzionalità di base | Cut-Through/Store-and-forward Switch conforme IEEE 802.3 2 classi di priorità secondo IEEE802.1 P protocollo TCP/IP, DCP compatibile, funzione Web Server integrata, dispositivo PROFINET. |
| Requisiti di sistema | |
| Browser supportati | Internet Explorer dalla versione 5.5 |
Segnalazione
| Segnalazione stato | LED: US1, US2 (alimentazione di tensione), Fail (contatto allarme), 3 LED per porta Ethernet (Link, Activity e stato FO) e BF (Bus Fail) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700691-FL SWITCH IRT 2TX 2POF | 143 Kbytes |
|
