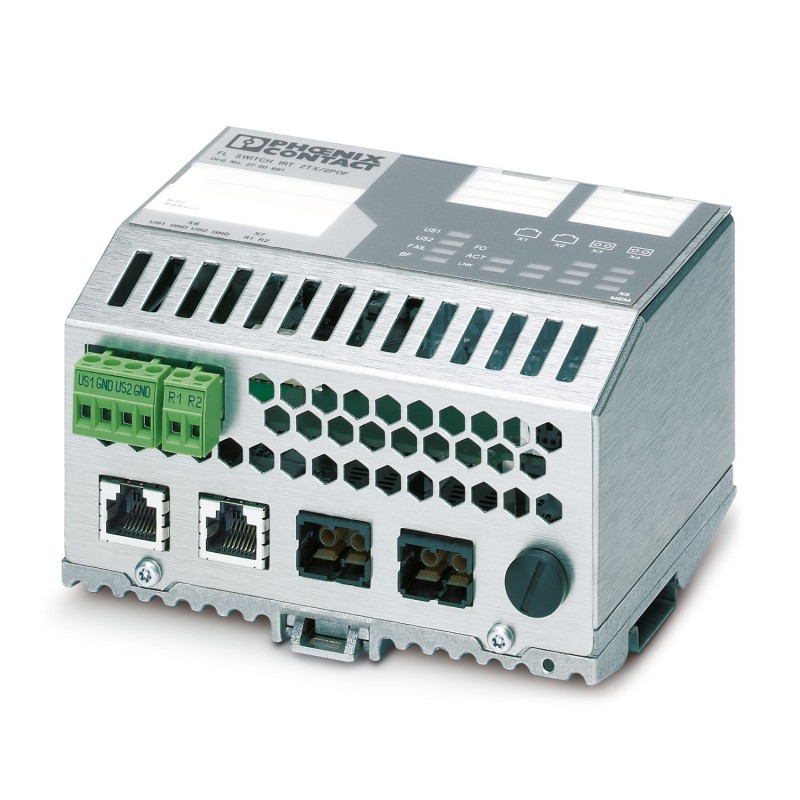

FL SWITCH IRT 2TX 2POF 2700691 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH IRT 2TX 2POF
2700691
PHOENIX_CONTACT
Industrial Ethernet Switch
Commutateur Ethernet, deux ports au format RJ45 et deux ports au format POF SC-RJ pour PROFINET RT/IRT, montage sur rail possible
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2700691 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 417 (C-6-2017) |
| GTIN | 4046356651011 |
| Poids par pièce (hors emballage) | 0,450 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 86 kPa ... 108 kPa (2000 m au-dessus niveau mer) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (altitude 3500 mètres) |
Interfaces
| Interface 1 | Ethernet |
|---|---|
| Nombre de ports | 2 (Ports RJ45) |
| Physique de transmission | Cuivre |
| Vitesse de transmission | 10/100 MBit/s |
| Distance de transmission | 100 m (par segment) |
| LED de signalisation | Tension d'alimentation, transmission de données, erreur, lien, activité |
| Interface 2 | POF/PCF |
| Nombre de ports | 2 (SC-RJ) |
| Physique de transmission | POF-SCRJ |
| Vitesse de transmission | 100 MBit/s (duplex intégral) |
| Distance de transmission | jusqu'à 100 m (selon la fibre utilisée) |
| Longueur d'ondes | 650 nm |
Fonction
| Fonctionnalité de base | Switch cut through / store and forward conforme à la norme IEEE 802.3, 2 classes de priorité selon IEEE 802.1 P, protocole TCP/IP, compatible DCP, fonction serveur Web intégrée, périphérique PROFINET. |
|---|---|
| Redondance | MRP (Media Redundancy Protocol) |
| Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
| Fonction des appareils PROFINET | PROFINET-IO Device |
| Spécification PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
| Classe de conformité PROFINET | Conformance-Class C |
| Indicateurs d'état et de diagnostic | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 3 LED par port Ethernet (Link, Activity et état FO) et BF (Bus Fail) |
| Contact de signalisation tension de commande | 24 V (typique) |
| Contact de signalisation courant de commande | typique |
Paramètres d'extension de réseau
| Profondeur de cascade | Structure linéaire et en étoile : au choix |
|---|---|
| Longueur maximale de câble (paire torsadée) | 100 m |
Tension d'alimentation
| Tension d'alimentation | 24 V DC (redondante) |
|---|---|
| Ondulation résiduelle | 3,6 VCC(à l'intérieur de la plage de tension admissible) |
| Plage de tension d'alimentation | 18,5 V DC ... 30,2 V DC |
| Courant absorbé typique | 235 mA (pour US= 24 V DC) |
| Courant max. absorbé | 235 mA |
| Courant absorbé | 235 mA (pour 24 V DC) |
Généralités
| Type de montage | Profilé |
|---|---|
| Forme AX | Monobloc |
| Poids net | 450 g |
| Matériau du boîtier | Aluminium, incolore, anodisée |
| Plaque-support du matériel | Aluminium coulé sous pression, résistant à la corrosion |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | Fonctionnement : 30g, 3x par direction |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 | |
| Résultat du contrôle | Fonctionnement / stockage / transport : 5g, 150 Hz, critère 3 |
| Type de contrôle | Chute libre selon CEI 60068-2-32 |
| Résultat du contrôle | 0,5 m |
| Type de contrôle | Résistance aux vibrations selon CEI 61373, EN 61373 |
| Résultat du contrôle | Catégorie 1, classe B |
| Vibration (stockage/transport) | 5g, 10 Hz ... 150 Hz., selon CEI 60068-2-6 |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700691-FL SWITCH IRT 2TX 2POF | 143 Kbytes |
|
