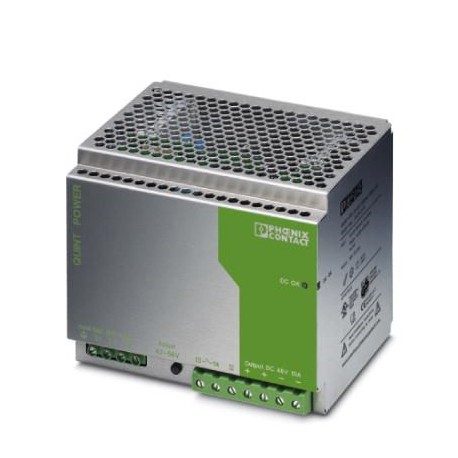

QUINT-PS-3X400-500AC/48DC/10 2938219 PHOENIX CONTACT Alimentatore
QUINT-PS-3X400-500AC/48DC/10
2938219
PHOENIX_CONTACT
Alimentatore
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2938219 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMPP34 - |
| Pagina catalogo | Pagina 567 (IF_2009) |
| GTIN | 4017918927691 |
| Peso per pezzo (confezione esclusa) | 2.288,300 g |
| Numero tariffa doganale | 85044030 |
| Paese di origine | DE (Germania) |
Dimensioni
| Larghezza | 160 mm |
|---|---|
| Altezza | 130 mm |
| Profondità | 125 mm |
| Larghezza per montaggio alternativo | 122 mm |
| Altezza per montaggio alternativo | 130 mm |
| Profondità per montaggio alternativo | 163 mm |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | 95 % (a 25 °C, nessuna condensa) |
Dati d'ingresso
| Intervallo tensione in entrata | 3x 400 V AC ... 500 V AC |
|---|---|
| Range tensione d'ingresso | 3x 320 V AC ... 575 V AC (per tutte e tre le fasi) |
| 450 V DC ... 800 V DC (per tutte e tre le fasi) | |
| Range di frequenze AC | 45 Hz ... 65 Hz |
| Range di frequenze DC | 0 Hz |
| Corrente assorbita (a carico nominale) | ca. 3x 1,2 A (400 V AC) |
| 1 A (480 V AC) | |
| Assorbimento di potenza nominale | 517 W |
| Impulso corrente di inserzione | < 10 A |
| Tempo di copertura guasto sulla rete | > 25 ms (400 V AC) |
| > 30 ms (480 V AC) | |
| Scelta dei fusibili adatti | 3x 6 A ... 16 A (Caratteristica B, C, D, K) |
| Nome protezione | Protezione contro le sovratensioni dei transienti |
| Circuito/componente di protezione | Varistore |
Dati d'uscita
| Tensione di uscita nominale | 48 V DC ±1 % |
|---|---|
| Regolazione tensione di uscita (USet) | 30 V DC ... 56 V DC (> 48 V DC, potenza costante limitata) |
| Corrente nominale di uscita (IN) | 10 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 13 A (-25 °C ... 40 °C in modo permanente) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
| Ripple residuo | < 20 mVSS |
| Potenza d'uscita | 480 W |
| Tempo di accensione tipico | < 1 s |
| Carico nominale picchi di commutazione | < 140 mVSS(20 MHz) |
| Max. potenza dissipata a vuoto | 10 W |
| Max. potenza dissipata con carico nominale | 45 W |
Generalità
| Peso netto | 2,3 kg |
|---|---|
| Efficienza | > 90 % (con 230 V AC e valori nominali) |
| Tensione di isolamento ingresso/uscita | 3 kV (omologazione) |
| 1,5 kV (Collaudo) | |
| Classe di protezione | I (con attacco PE) |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
Dati di collegamento ingresso
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 10 |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
Dati di collegamento uscita
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 16 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 10 mm² |
| Sezione conduttore AWG min. | 20 |
| Sezione conduttore AWG max. | 6 |
| Lunghezza di spelatura | 10 mm |
| Filettatura | M4 |
Segnalazione
| Denominazione uscita | DC OK, attiva |
|---|---|
| Descrizione dell'uscita | UOUT> 0,9 x UN: Segnale High |
| Max. tensione commutabile | ≤ 24 V |
| Tensione d'uscita | + 24 V DC |
| Max. corrente d'inserzione | ≤ 20 mA |
| Corrente di carico permanente | ≤ 20 mA |
| Segnalazione stato | LED "DC OK" verde |
| Nota relativa all'indicatore di stato | UOUT< 0,9 x UN: LED lampeggiante |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 16 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 10 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 6 |
| Filettatura | M4 |
| Denominazione uscita | DC OK, libera da potenziale |
| Descrizione dell'uscita | Contatto relè, U out > 0,9 x U N : Contatto chiuso |
| Max. tensione commutabile | ≤ 30 V AC/DC |
| Max. corrente d'inserzione | max. 0,5 A |
| Corrente di carico permanente | ≤ 1 A |
| Segnalazione stato | LED "DC OK" verde |
| Nota relativa all'indicatore di stato | UOUT< 0,9 x UN: LED lampeggiante |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissione disturbi | EN 55011 (EN 55022) |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Attacco a norma | CUL |
| Direttiva sulla bassa tensione | Conformità alla direttiva DBT 2006/95/CEE |
| Norma - Sicurezza dei trasformatori | EN 61558-2-17 |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Riferimento normativo - Limitazione delle armoniche riflesse in rete | EN 61000-3-2 |
| Riferimento normativo - Sicurezza delle apparecchiature | GS (sicurezza testata) |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Dispositivi informatici - sicurezza (schema CB) | CB-Scheme |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2938219-QUINT-PS-3X400-500AC/48DC/10 | 136 Kbytes |
|
